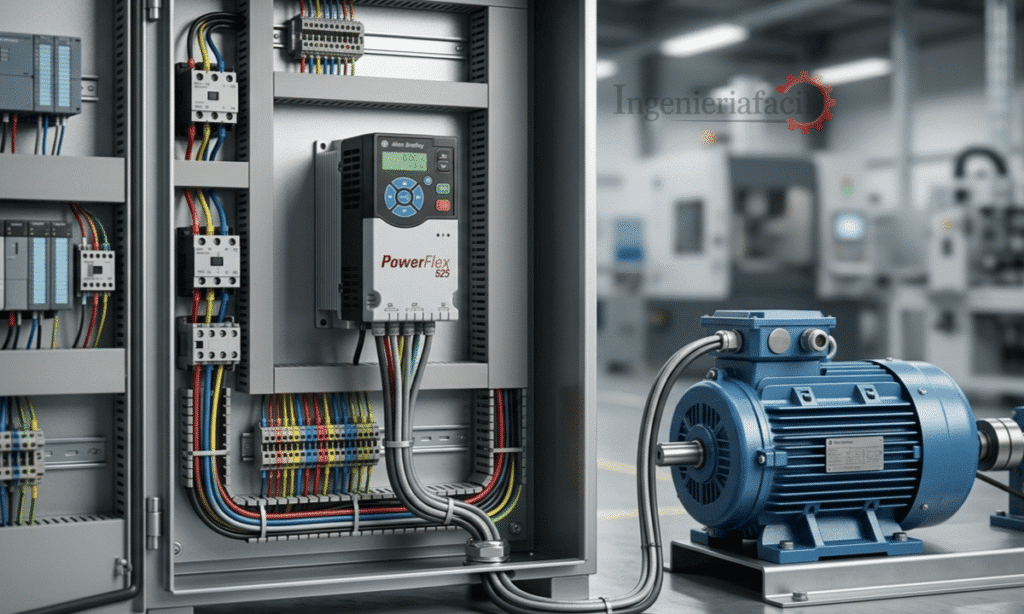

Los variadores de frecuencia son ampliamente utilizados en la automatización industrial para controlar velocidad, torque y arranque de motores eléctricos.
Sin embargo, una de las dudas más comunes es cómo conectar correctamente un variador de frecuencia a un motor trifásico.
Una conexión incorrecta puede provocar:
- fallas eléctricas
- disparo de protecciones
- daño al variador
- daño al motor
En este artículo aprenderás cómo realizar la conexión correctamente, qué protecciones utilizar y cuáles son las recomendaciones más importantes en aplicaciones industriales.
Contenido
Qué necesitas para conectar un variador de frecuencia
Antes de realizar la conexión necesitas:
- variador de frecuencia
- motor trifásico
- alimentación eléctrica
- protección eléctrica
- cableado adecuado
También es importante revisar la placa de datos del motor para verificar:
- voltaje
- corriente
- frecuencia
- potencia
👉 Puedes complementar este tema con el artículo sobre cómo leer la placa de datos de un motor trifásico.
Cómo funciona la conexión entre variador y motor
El variador recibe alimentación eléctrica y genera una salida trifásica variable hacia el motor.
El funcionamiento básico es:
- el variador rectifica la energía
- genera una nueva frecuencia
- alimenta el motor trifásico
- controla velocidad y torque
👉 Si deseas entender mejor el funcionamiento interno, también puedes leer el artículo sobre qué es un variador de frecuencia y cómo funciona.
Terminales principales de un variador de frecuencia
La mayoría de los variadores utilizan terminales similares.
Entrada de alimentación
Normalmente identificadas como:
- R/L1
- S/L2
- T/L3
Aquí se conecta la alimentación eléctrica.
Salida hacia motor
Normalmente identificadas como:
- U/T1
- V/T2
- W/T3
Estas terminales alimentan el motor trifásico.
Terminal de tierra
Es fundamental conectar correctamente la tierra física tanto del variador como del motor.
Cómo conectar un variador de frecuencia paso a paso
Paso 1: verificar voltajes
Antes de conectar:
- revisa el voltaje del variador
- revisa el voltaje del motor
- confirma compatibilidad
Ejemplo:
- variador 220V trifásico
- motor 220V trifásico
Paso 2: conectar alimentación al variador
Conecta la alimentación eléctrica a:
- R/L1
- S/L2
- T/L3
Dependiendo del modelo, algunos variadores aceptan alimentación monofásica.
Paso 3: conectar el motor trifásico
Conecta el motor a:
- U/T1
- V/T2
- W/T3
Estas terminales entregan la salida variable del variador.
Paso 4: conectar tierra física
Conecta correctamente:
- tierra del variador
- tierra del motor
Esto ayuda a reducir interferencia eléctrica y mejora la seguridad.
Paso 5: configurar parámetros básicos
Después de conectar, es necesario programar:
- corriente nominal del motor
- frecuencia máxima
- frecuencia base
- rampas de aceleración
- rampas de desaceleración
Una configuración incorrecta puede provocar fallas.
Protecciones recomendadas para un variador de frecuencia
En aplicaciones industriales se recomienda utilizar:
- interruptor termomagnético
- guardamotor
- fusibles
- protección contra sobretensión
👉 También puedes leer:
- qué es un guardamotor y cómo funciona
- protecciones eléctricas para motores
- interruptor termomagnético
¿Se debe colocar contactor entre variador y motor?
En la mayoría de aplicaciones:
👉 NO se recomienda colocar un contactor entre la salida del variador y el motor mientras el variador está funcionando.
Esto puede provocar:
- daño en IGBTs
- fallas electrónicas
- errores de protección
Los contactores normalmente se colocan:
- antes del variador
o - en sistemas especiales de bypass.
👉 También puedes complementar este tema con el artículo sobre qué es un contactor y para qué sirve.
Parámetros más importantes en un variador
Corriente nominal del motor
Debe configurarse según la placa del motor.
Frecuencia máxima
Normalmente:
- 50 Hz
o - 60 Hz
Rampas de aceleración
Definen qué tan rápido acelera el motor.
Rampas de desaceleración
Controlan qué tan rápido disminuye velocidad.
Errores comunes al conectar un variador
Invertir entrada y salida
Uno de los errores más peligrosos.
Nunca conectes alimentación directamente en:
- U
- V
- W
No conectar tierra física
Puede generar:
- ruido eléctrico
- interferencia
- fallas electrónicas
Configurar mal la corriente
Puede provocar:
- disparos
- sobrecalentamiento
- daño al motor
Usar cableado inadecuado
El cableado debe soportar corriente y ambiente industrial.
Cómo invertir el giro del motor
Si el motor gira al revés:
- intercambia dos fases de salida
o - utiliza la función reversa del variador.
Muchos variadores modernos permiten hacerlo desde programación.
Variadores más utilizados en la industria
Allen-Bradley PowerFlex 525
Características principales
- muy utilizado en automatización industrial
- Ethernet/IP
- integración con PLC Allen-Bradley
- excelente confiabilidad
Mitsubishi FR-D700
Características principales
- compacto
- económico
- fácil configuración
- ideal para maquinaria industrial
Siemens SINAMICS V20
Características principales
- compacto
- configuración sencilla
- ideal para aplicaciones generales
Schneider Altivar ATV320
Características principales
- control avanzado
- comunicación industrial
- excelente estabilidad
Ejemplo práctico industrial
En una banda transportadora:
- el PLC envía señal de arranque
- el variador controla frecuencia
- el motor cambia velocidad
- el sistema optimiza producción
Esto permite:
- ahorro energético
- menor desgaste mecánico
- mejor control del proceso
Relación con otros dispositivos industriales
Los variadores suelen trabajar junto con:
- PLCs
- sensores industriales
- contactores
- guardamotores
- transmisores 4-20 mA
- HMIs
También puedes complementar este tema con:
- qué es un PLC y para qué sirve
- señal 4-20 mA
- sensor inductivo: qué es y cómo funciona
- qué es un motor eléctrico y cómo funciona
Conclusión
Conectar correctamente un variador de frecuencia a un motor trifásico es fundamental para garantizar seguridad, confiabilidad y buen funcionamiento industrial.
Además de realizar una conexión adecuada, es importante configurar correctamente el variador y utilizar las protecciones necesarias para evitar daños eléctricos.
Comprender este proceso es esencial para cualquier técnico o ingeniero de automatización industrial.
FAQs
¿Qué cables van del variador al motor?
Los cables conectados a:
- U/T1
- V/T2
- W/T3
¿Se puede conectar un contactor después del variador?
No es recomendable mientras el variador está operando.
¿Qué protección necesita un variador?
Normalmente:
- guardamotor
- interruptor termomagnético
- fusibles
¿Cómo cambiar el sentido de giro del motor?
Intercambiando fases o mediante programación del variador.
¿Qué pasa si conecto mal un variador?
Puedes dañar el variador, el motor o provocar fallas eléctricas.
¿Se puede usar un variador monofásico con motor trifásico?
Sí, algunos variadores aceptan entrada monofásica y salida trifásica.
