En la automatización industrial es común detectar posiciones o movimientos sin contacto físico.
Uno de los dispositivos más utilizados para este propósito es el sensor reed, un componente simple pero muy eficiente.
En este artículo aprenderás qué es un sensor reed, cómo funciona y en qué aplicaciones se utiliza.
Contenido
Qué es un sensor reed
Un sensor reed, también conocido como interruptor magnético, es un dispositivo que se activa en presencia de un campo magnético.
Está compuesto por dos láminas metálicas dentro de un tubo sellado que se cierran cuando un imán se acerca.
En pocas palabras:
Un sensor reed funciona como un interruptor que se activa mediante magnetismo.
Cómo funciona un sensor reed
El funcionamiento es bastante simple:
- El sensor está en estado abierto (sin contacto)
- Se acerca un imán
- Las láminas internas se atraen
- Se cierra el circuito
- Se genera una señal
Cuando el imán se aleja, el sensor vuelve a su estado original.
Este tipo de funcionamiento lo hace ideal para detección sin contacto y con bajo desgaste.
Dónde se utiliza un sensor reed
El sensor reed es muy utilizado en aplicaciones como:
- cilindros neumáticos
- sistemas de seguridad
- detección de puertas
- automatización industrial
Una de sus aplicaciones más comunes es en cilindros neumáticos, donde se coloca un imán en el pistón y el sensor detecta su posición.
Ventajas del sensor reed
- bajo costo
- fácil instalación
- no requiere contacto físico
- bajo consumo
Desventajas
- limitado a campos magnéticos
- menor durabilidad comparado con sensores electrónicos
- susceptible a vibraciones
Diferencia entre sensor reed y efecto Hall
Ambos son sensores magnéticos, pero tienen diferencias importantes:
- el sensor reed es mecánico
- el sensor de efecto Hall es electrónico
El efecto Hall ofrece mayor durabilidad y precisión, mientras que el reed es más simple y económico.
Si quieres entender mejor este tipo de sensores, puedes revisar el artículo de qué es un sensor magnético y cómo funciona.
Ejemplo práctico

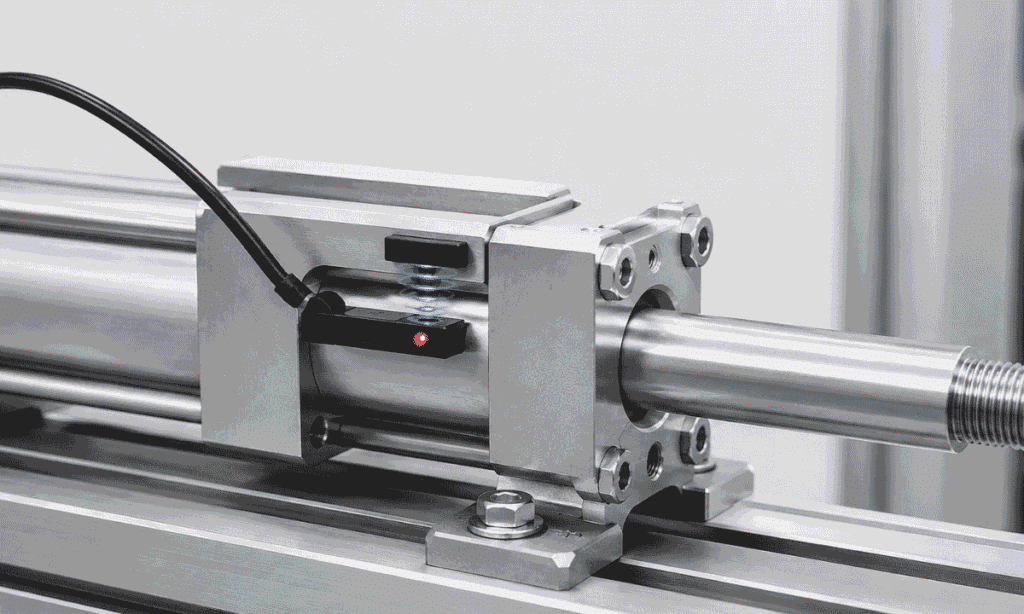

En un cilindro neumático, el pistón contiene un imán interno.
Cuando el pistón se mueve, el sensor reed detecta su posición y envía una señal al sistema de control.
Esto permite automatizar procesos sin necesidad de contacto físico.
Relación con otros sensores industriales
El sensor reed forma parte de los sensores utilizados en automatización, junto con:
- el sensor inductivo, que detecta metales
- el sensor capacitivo, que detecta materiales diversos
- el sensor fotoeléctrico, que utiliza luz
También puedes ver la comparativa en el artículo de sensor inductivo vs capacitivo para entender mejor sus diferencias.
Errores comunes al usar un sensor reed
- mala alineación con el imán
- distancia incorrecta
- interferencia magnética
- instalación incorrecta
Conclusión
El sensor reed es una solución simple y eficaz para detectar posiciones mediante campos magnéticos.
Aunque es un dispositivo básico, su uso en aplicaciones industriales sigue siendo muy común debido a su facilidad de uso y bajo costo.
Elegirlo correctamente dependerá del tipo de aplicación y las condiciones del entorno.
FAQs
¿Qué detecta un sensor reed?
Detecta campos magnéticos generados por un imán.
¿El sensor reed necesita contacto físico?
No, funciona sin contacto.
¿Dónde se usa más?
En cilindros neumáticos y sistemas de detección de posición.
¿Cuál es mejor, reed o efecto Hall?
Depende de la aplicación: el reed es más económico, el Hall más duradero.
