En la automatización industrial es común detectar posiciones, movimientos o presencia de objetos sin contacto físico.
Para esto, uno de los dispositivos más utilizados es el sensor magnético.
En este artículo aprenderás qué es un sensor magnético, cómo funciona y cuáles son sus tipos más usados, con ejemplos prácticos.
Contenido:
Qué es un sensor magnético
Un sensor magnético es un dispositivo que detecta la presencia de un campo magnético.
Este campo puede provenir de:
- un imán
- una pieza magnetizada
- un sistema electromagnético
En pocas palabras:
detecta magnetismo para generar una señal eléctrica.

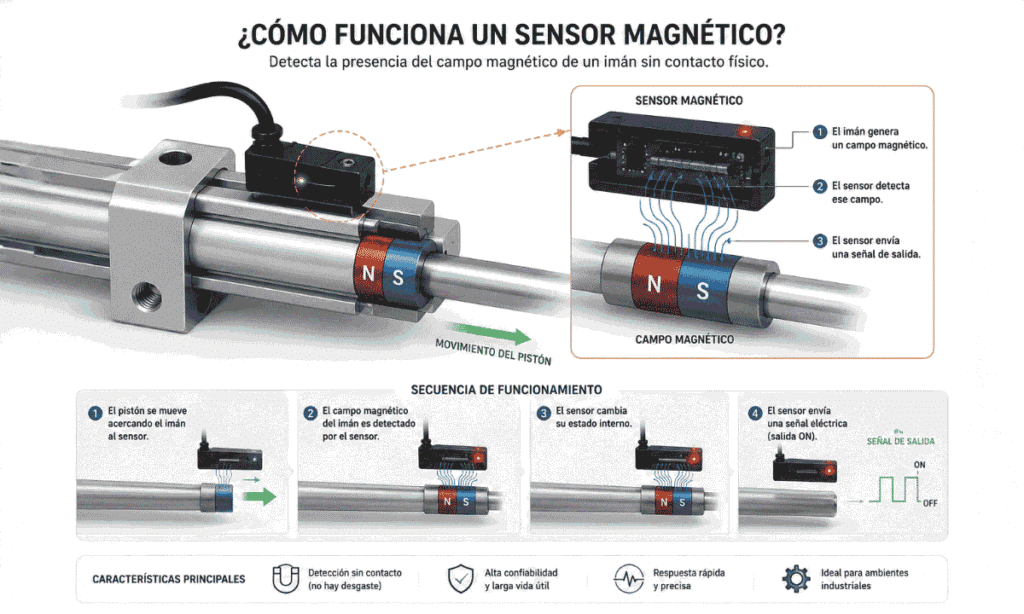

Cómo funciona un sensor magnético
El funcionamiento depende del tipo de sensor, pero en general:
- Se genera o existe un campo magnético
- El sensor detecta ese campo
- Se activa una señal (ON/OFF o analógica)
Es una detección sin contacto, lo que reduce desgaste
Tipos de sensores magnéticos
Sensor reed (interruptor magnético)
El sensor reed es uno de los más simples y utilizados.
Funciona mediante un pequeño interruptor interno que se activa con un imán.
Características:
- salida digital (ON/OFF)
- bajo costo
- fácil de usar
Aplicaciones:
- puertas
- cilindros neumáticos
- sistemas de seguridad
Sensor de efecto Hall
El sensor de efecto Hall detecta campos magnéticos y puede generar señales digitales o analógicas.
Es más avanzado que el reed.
Características:
- mayor precisión
- sin partes mecánicas
- mayor durabilidad
Aplicaciones:
- motores eléctricos
- sensores de velocidad
- posición
Dónde se utilizan los sensores magnéticos
Se usan en múltiples aplicaciones industriales:
- detección de posición
- control de cilindros neumáticos
- sistemas de automatización
- monitoreo de movimiento
Ventajas de los sensores magnéticos
- detección sin contacto
- alta durabilidad
- bajo mantenimiento
- funcionamiento confiabl
Desventajas
- requieren campo magnético
- alcance limitado
- pueden verse afectados por interferencias
Diferencia con otros sensores
A diferencia de otros sensores industriales:
- sensores inductivos → detectan metal
- sensores capacitivos → detectan materiales
- sensores fotoeléctricos → detectan mediante luz
El sensor magnético detecta campos magnéticos.
Relación con otros sensores industriales
Los sensores magnéticos forman parte de los sensores más utilizados en la industria, junto con:
Puedes ver el panorama completo en el artículo de tipos de sensores más usados en la industria.

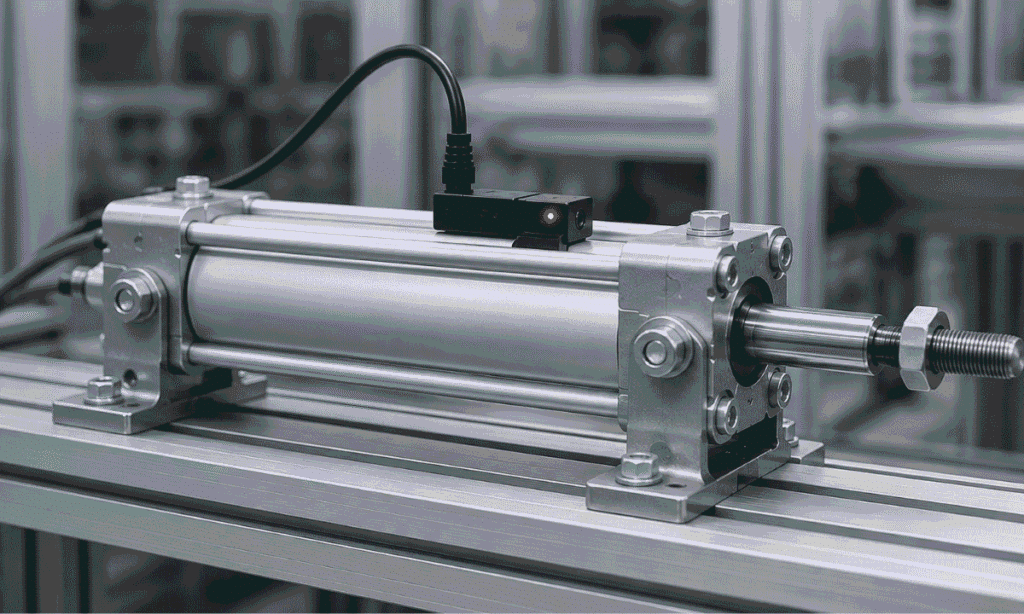

Ejemplo práctico
En un cilindro neumático, se coloca un imán en el pistón.
Cuando el pistón se mueve, el sensor magnético detecta su posición y envía una señal al sistema de control.
Errores comunes al usar sensores magnéticos
- mala alineación con el imán
- distancia incorrecta
- interferencias externas
- uso incorrecto del tipo de sensor
Conclusión
El sensor magnético es una solución simple, confiable y muy utilizada en la industria para detectar posiciones y movimientos.
Elegir el tipo correcto, como reed o efecto Hall, dependerá de la precisión y aplicación requerida.
FAQs (preguntas frecuentes)
¿Qué detecta un sensor magnético?
Detecta campos magnéticos generados por imanes o dispositivos electromagnéticos.
¿Cuál es la diferencia entre sensor reed y efecto Hall?
El reed es mecánico y más simple, mientras que el efecto Hall es electrónico y más preciso.
¿Un sensor magnético necesita contacto?
No, funciona sin contacto físico.
¿Dónde se usan los sensores magnéticos?
En automatización industrial, cilindros neumáticos, motores y sistemas de control.
