Medir el amperaje de un motor trifásico es una tarea fundamental en la electricidad industrial, el mantenimiento eléctrico y la automatización. La corriente eléctrica que consume un motor permite evaluar su estado, detectar fallas, verificar cargas y garantizar que opere dentro de los parámetros nominales.
En entornos industriales, una medición incorrecta del amperaje puede provocar sobrecalentamiento, disparo de protecciones, daños en bobinados o pérdida de eficiencia del sistema. Por eso, es importante comprender no solo cómo medir la corriente, sino también cómo interpretar los valores obtenidos.
En este artículo aprenderás qué es el amperaje en motores trifásicos, cómo medirlo correctamente con instrumentos de medición, qué valores son normales, qué errores evitar y cómo interpretar los resultados en aplicaciones reales. El enfoque es técnico, pero explicado de forma clara y práctica para estudiantes, técnicos e ingenieros.
Table of Contents
¿Qué es el amperaje en un motor trifásico?
El amperaje es la cantidad de corriente eléctrica que circula por los conductores que alimentan un motor trifásico. Se mide en amperios (A) y representa el consumo eléctrico del motor durante su funcionamiento.
En un sistema trifásico, el motor recibe energía a través de tres fases, por lo que la corriente debe medirse en cada una de ellas. Un motor trifásico correctamente balanceado presenta valores de corriente similares en las tres fases.
El amperaje depende de varios factores:
Potencia del motor (kW o HP)
Tensión de alimentación (V)
Tipo de carga mecánica
Factor de potencia
Eficiencia del motor
Medir el amperaje permite verificar si el motor trabaja dentro de su corriente nominal, detectar sobrecargas y diagnosticar fallas eléctricas o mecánicas.
Articulo Recomendado:
¿Que es la corriente y como medirla?
¿Por qué es importante medir la corriente en motores trifásicos?
La medición del amperaje es clave en mantenimiento industrial porque permite:
Detectar sobrecargas eléctricas
Identificar desequilibrios entre fases
Evaluar el estado del motor
Verificar el dimensionamiento de protecciones
Prevenir fallas en bobinados
Optimizar el consumo energético
Un aumento anormal de corriente puede indicar problemas como rodamientos dañados, desalineación, cortocircuitos parciales o carga mecánica excesiva.
Instrumentos para medir el amperaje

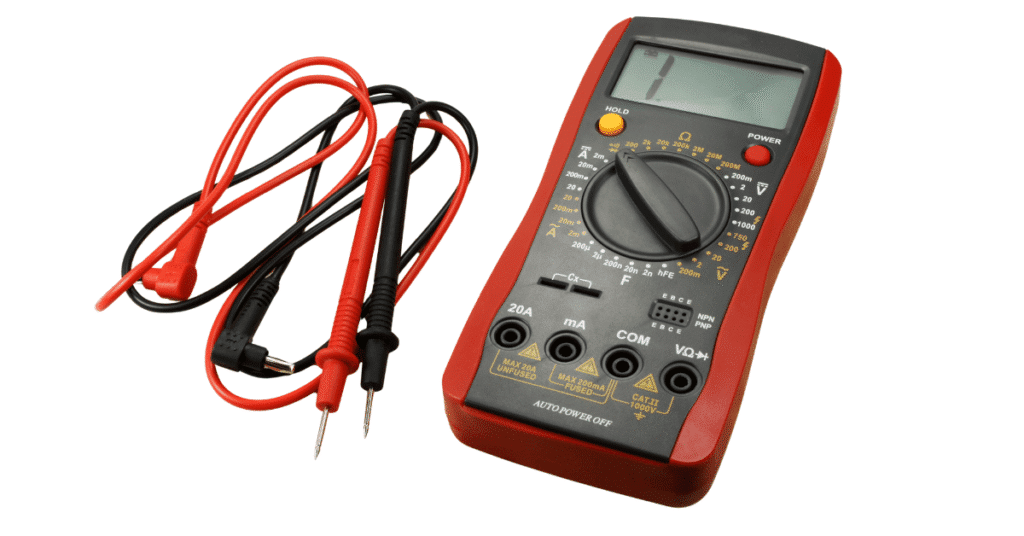

Multímetro
El multímetro es un instrumento que permite medir corriente, tensión y resistencia. Sin embargo, en motores trifásicos industriales no siempre es el método más práctico para medir corriente, ya que requiere abrir el circuito.
Se utiliza principalmente en motores de baja potencia o en pruebas específicas.
Articulo recomendado: Como medir la corriente con un Multímetro

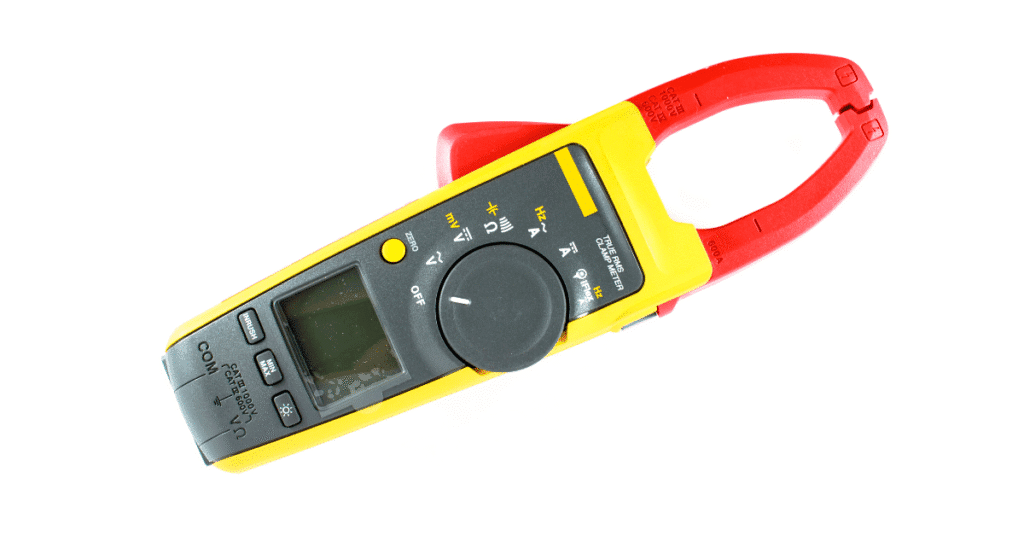

Pinza amperimétrica
La pinza amperimétrica es el instrumento más utilizado para medir corriente en motores trifásicos. Permite medir el amperaje sin interrumpir el circuito, simplemente rodeando el conductor con la pinza.
Ventajas:
No es necesario desconectar cables
Mayor seguridad
Medición rápida y precisa
Ideal para entornos industriales

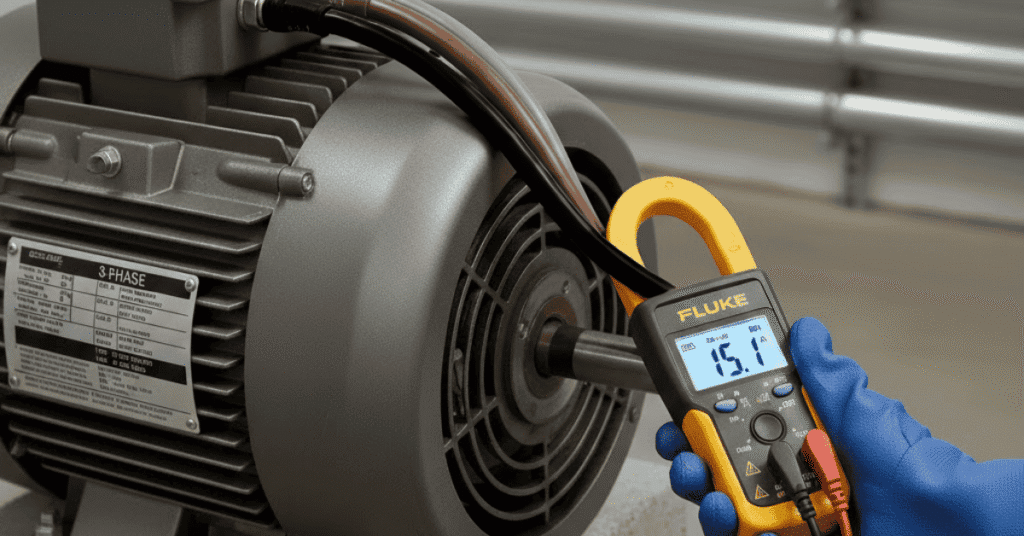

Cómo medir el amperaje de un motor trifásico paso a paso
Para medir correctamente el amperaje de un motor trifásico, sigue estos pasos:
Verifica que el motor esté en funcionamiento.
Configura la pinza amperimétrica en medición de corriente alterna (AC).
Coloca la pinza alrededor de un solo conductor de fase.
Registra el valor de corriente.
Repite el procedimiento en las otras dos fases.
Compara los valores obtenidos.
Es importante medir cada fase por separado. Nunca se deben medir dos conductores al mismo tiempo con la pinza, ya que el resultado será incorrecto.
Principio de medición explicado
En un sistema trifásico, cada fase transporta corriente alterna con un desfase de 120°. La pinza amperimétrica detecta el campo magnético generado por la corriente que circula por el conductor.
Si las tres fases presentan valores similares de corriente, el motor está balanceado. Si una fase presenta un valor diferente, existe un desequilibrio que debe analizarse.
Valores normales de corriente en motores trifásicos
Los valores de corriente dependen de la potencia del motor. Por ejemplo:
-
Motor de 1 HP: entre 1.5 y 3 A (según tensión)
-
Motor de 5 HP: entre 6 y 10 A
-
Motor de 10 HP: entre 12 y 20 A

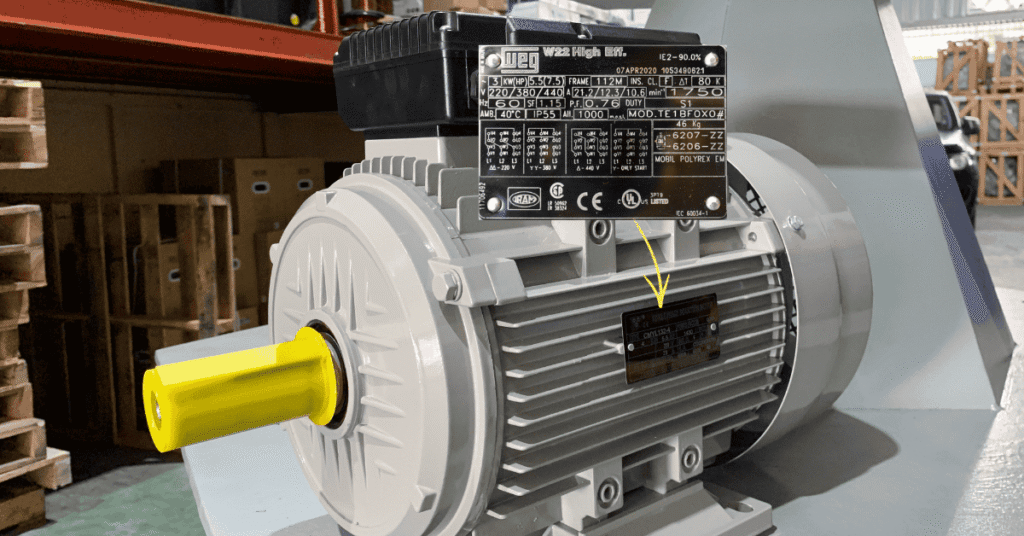

El valor exacto se encuentra en la placa de características del motor, donde se indica la corriente nominal.
Un motor no debería superar su corriente nominal durante operación normal.
Articulo Recomendado:
Como Leer la placa de un Motor Trifásico
Errores comunes al medir amperaje
Los errores más frecuentes son:
-
Medir más de un conductor con la pinza amperimétrica.
-
No configurar correctamente el instrumento en corriente AC.
-
Comparar valores sin considerar la carga del motor.
-
No medir las tres fases.
-
Ignorar la corriente nominal del motor.
-
Realizar mediciones con instrumentos mal calibrados.
Cómo interpretar los resultados
Los resultados se interpretan de la siguiente forma:
-
Corrientes iguales en las tres fases: funcionamiento normal.
-
Una fase con corriente mayor: posible sobrecarga o falla.
-
Una fase con corriente menor: posible pérdida de fase o problema de conexión.
-
Corriente superior a la nominal: riesgo de sobrecalentamiento.
El análisis del amperaje permite tomar decisiones de mantenimiento preventivo o correctivo.
Ejemplo práctico industrial
Supongamos un motor trifásico de 7.5 kW con corriente nominal de 14 A.
Mediciones obtenidas:
Fase L1: 13.8 A
Fase L2: 14.1 A
Fase L3: 13.9 A
Interpretación:
El motor está balanceado y opera dentro de los parámetros normales.
Si una fase tuviera 18 A, se debería investigar la causa del sobreconsumo.
Preguntas frecuentes (FAQ)
¿Se puede medir el amperaje con un multímetro?
Sí, pero no es lo más recomendable en motores trifásicos industriales debido a la necesidad de interrumpir el circuito.
¿Qué pasa si una fase consume más corriente?
Puede indicar sobrecarga, falla en el motor o desequilibrio en la alimentación.
¿Cada cuánto se debe medir la corriente de un motor?
En mantenimiento industrial, se recomienda realizar mediciones periódicas como parte del mantenimiento preventivo.
¿La corriente siempre coincide con la placa del motor?
No exactamente. Puede variar según la carga mecánica y las condiciones de operación, pero nunca debe exceder la corriente nominal del motor.
