Como Leer la Placa de Datos de un Motor Trifásico

Motor trifásico y su placa de datos

La placa de datos de un motor trifásico contiene información muy importante para su correcta instalación, operación y mantenimiento. Saber interpretarla correctamente evita errores de conexión, sobrecarga y fallas prematuras del motor. A continuación, te explicamos los elementos principales usando un ejemplo real:

Table of Contents

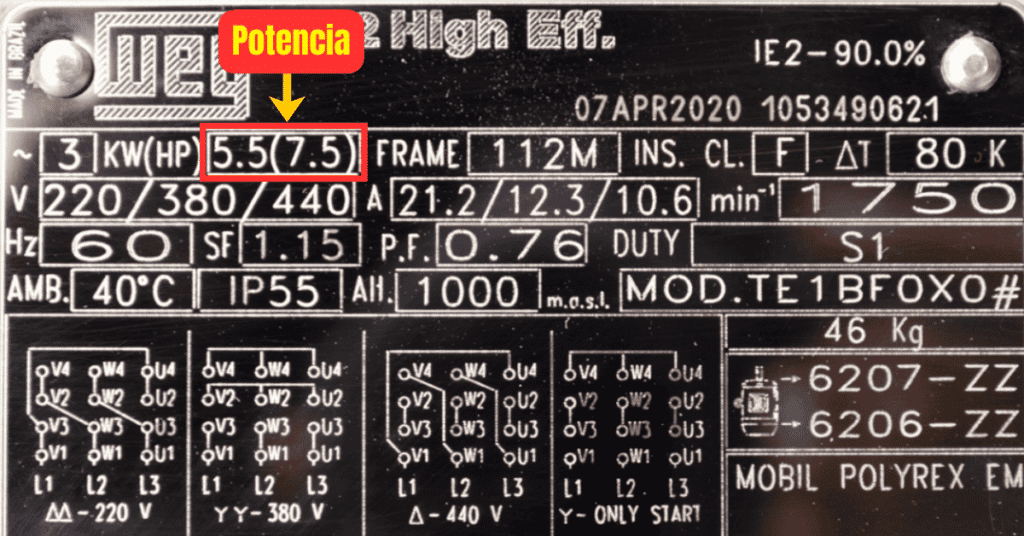

1. Potencia del motor

  • KW (HP): Indica la potencia nominal del motor en kilovatios y caballos de fuerza.

    • Ejemplo: 5.5 kW (7.5 HP) significa que el motor entrega 5.5 kW de potencia, equivalente a 7.5 caballos de fuerza.

    •
Placa de motor trifasico mostrando la potencia del motor

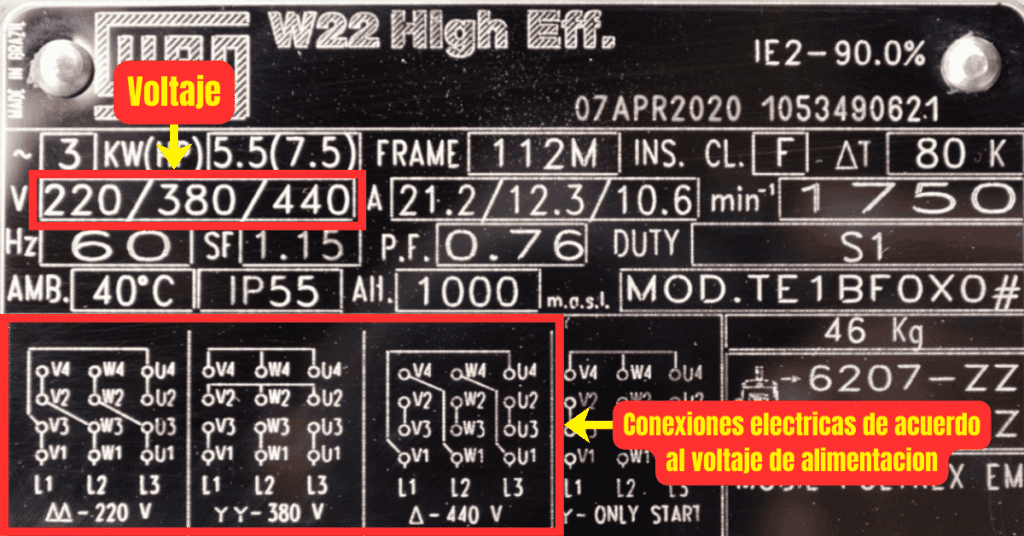

2. Voltaje y conexiones

  • V (Voltaje): Especifica los voltajes a los que el motor puede conectarse.

    • Ejemplo: 220 / 380 / 440 V indica que el motor puede trabajar en estas tensiones según el tipo de conexión (estrella o delta).

  • Conexiones: En la parte inferior de la placa se muestra cómo conectar los cables según el voltaje:

    • Δ–220V → conexión en delta para 220 V.

    • Y–380V → conexión en estrella para 380 V.

    • Δ–440V → conexión en delta para 440 V.

Placa de datos de un motor trifásico en donde se muestra el voltaje y conexiones eléctricas

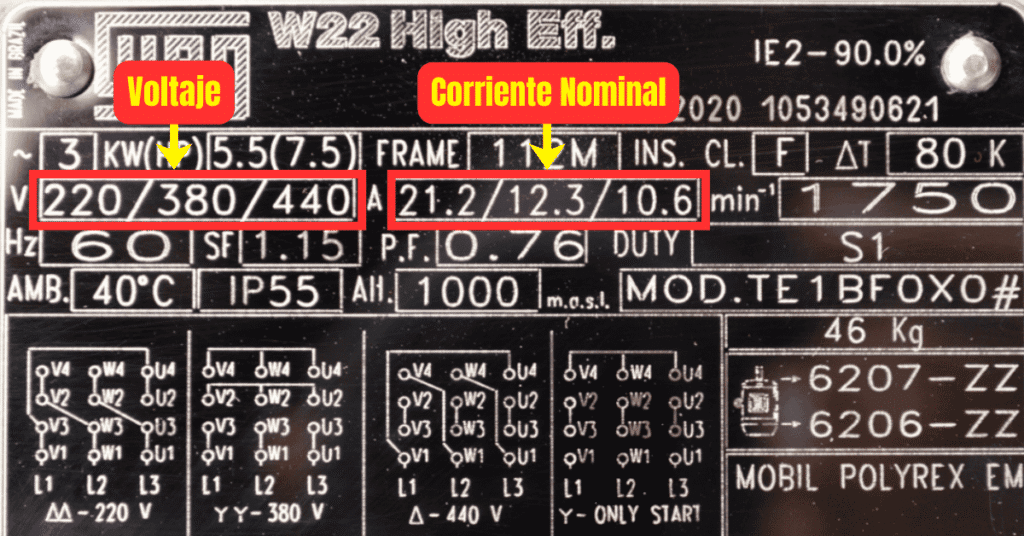

3. Corriente nominal

  • A (Amperaje): La corriente que consume el motor a plena carga en cada voltaje.

    • Ejemplo:

    • 21.2A para un voltaje de alimentacion de 220V

    • 12.3A Para un Voltaje de alimentacion de 380V

    • 10.6A Para un voltaje de alimentación de 440V

    • para 220 / 380 / 440 V respectivamente.

Placa de dato de un motor trifásico en donde muestra la corriente y voltaje de operación

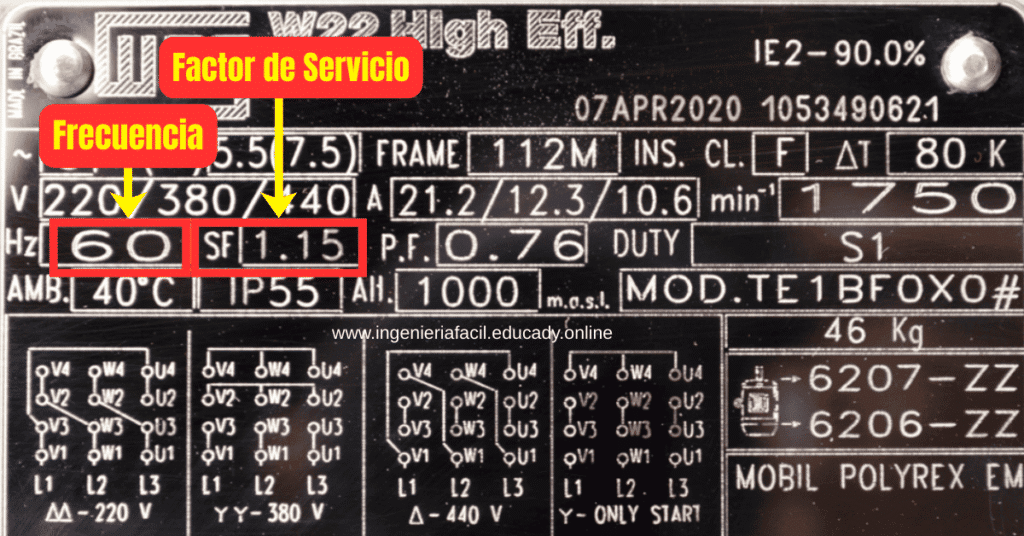

4. Frecuencia y factor de servicio

  • Hz (Frecuencia): 60 Hz indica que el motor está diseñado para redes de 60 Hz (común en América).

  • SF (Service Factor o Factor de Servicio): 1.15 indica que el motor puede soportar hasta un 15% de sobrecarga temporal sin dañarse.

🔴También te puede interesar:  Fusible Automotriz: Colores y Amperaje (Tabla Completa)
Placa de datos de un motor trifásico mostrando el factor de servicio y la frecuencia

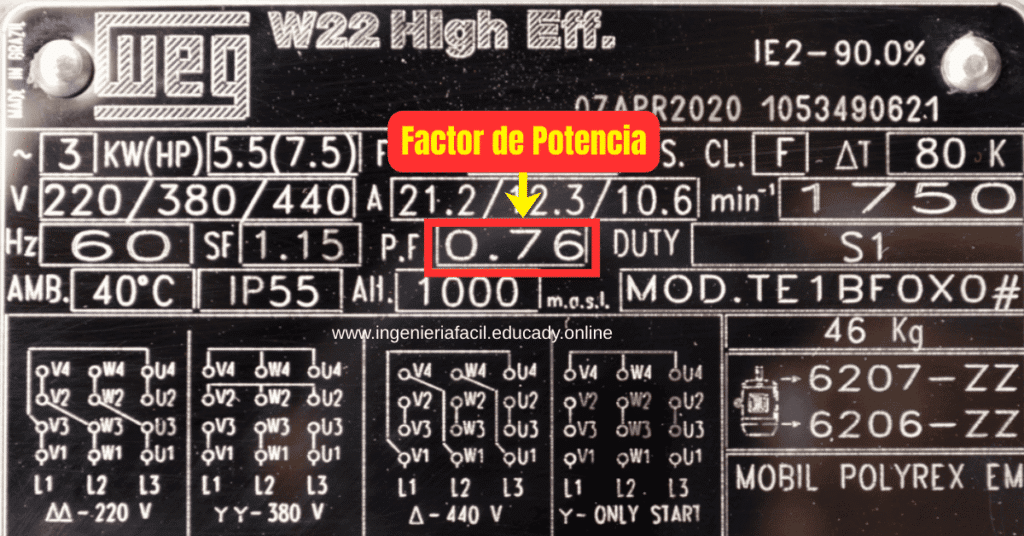

5. Factor de potencia

  • P.F (Power Factor): 0.76 representa la eficiencia con la que el motor convierte la electricidad en trabajo mecánico.

Placa de datos de un motor trifasico en donde muestra el factor de potencia

6. Tipo de servicio

  • Duty (S1): S1 significa servicio continuo, es decir, el motor puede operar indefinidamente a carga nominal sin sobrecalentarse.

7. Clase de aislamiento y temperatura

  • Ins. Cl. F: La clase de aislamiento determina la máxima temperatura que soportan los devanados (F = 155 °C).

  • ΔT: 80 K indica el incremento máximo de temperatura permitido sobre la temperatura ambiente.

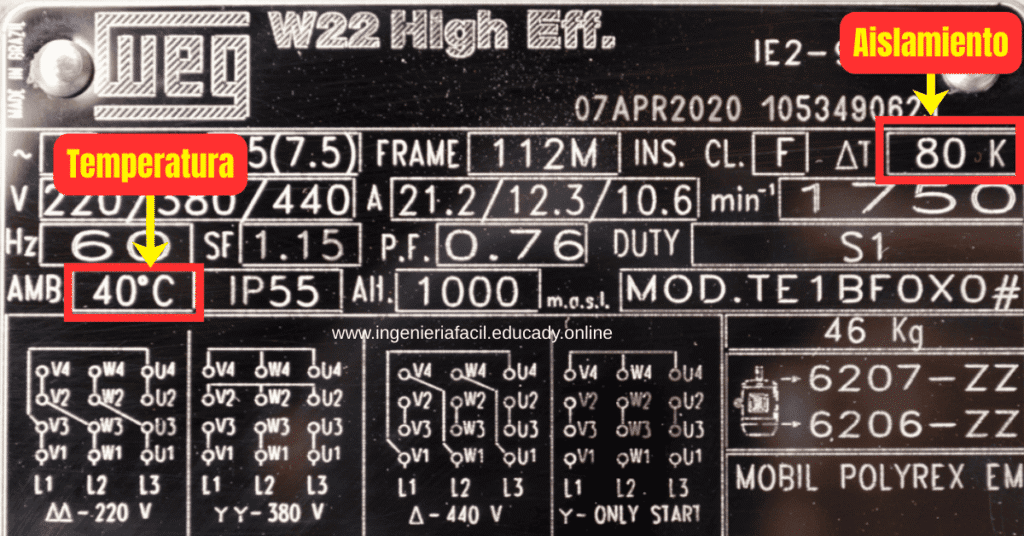

temperatura y asilamiento de un motor

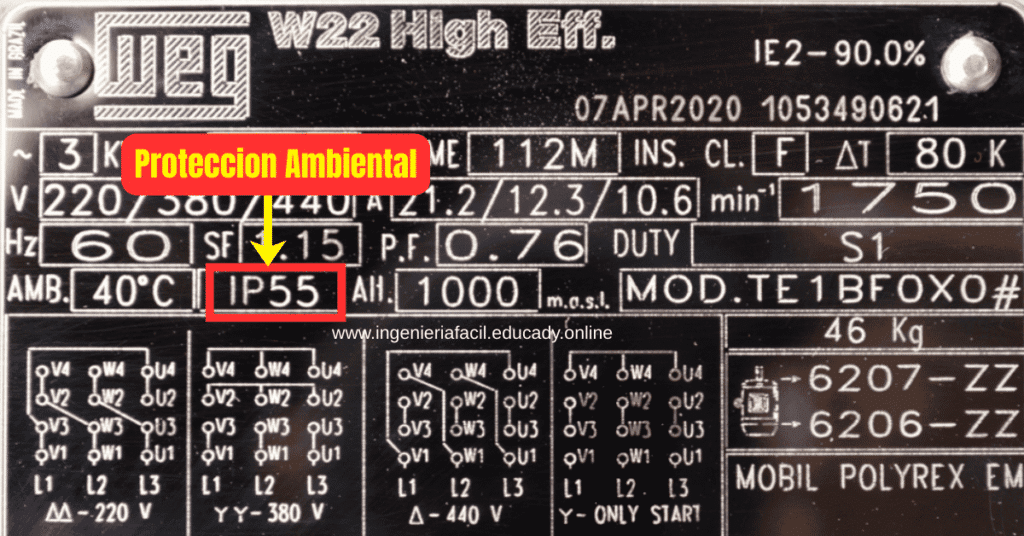

8. Protección ambiental

  • IP55: El motor está protegido contra polvo y chorros de agua, adecuado para ambientes industriales estándar.

grado de protección de un motor WEG

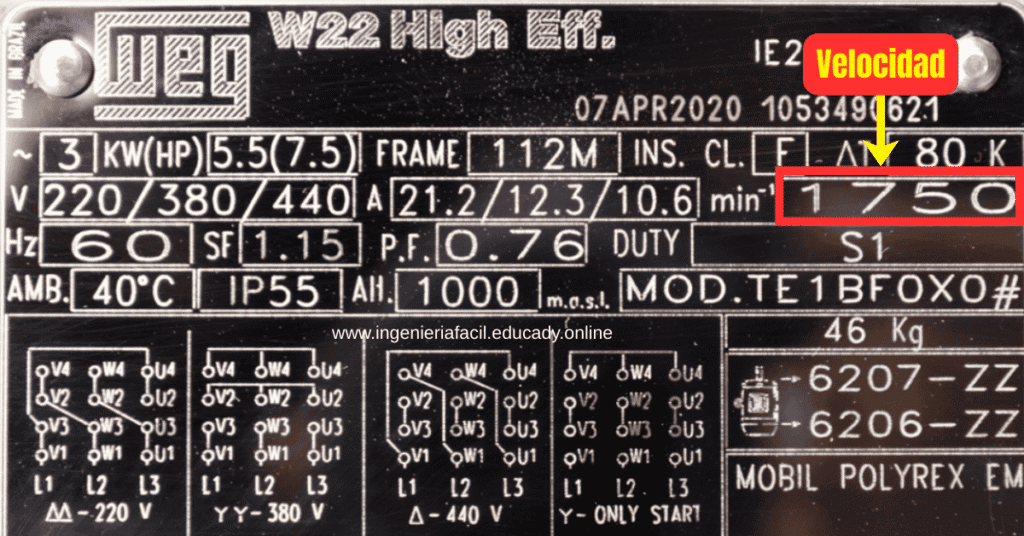

9. Velocidad

  • min⁻¹: 1750 rpm indica la velocidad nominal del eje del motor a plena carga

RPM de un motor

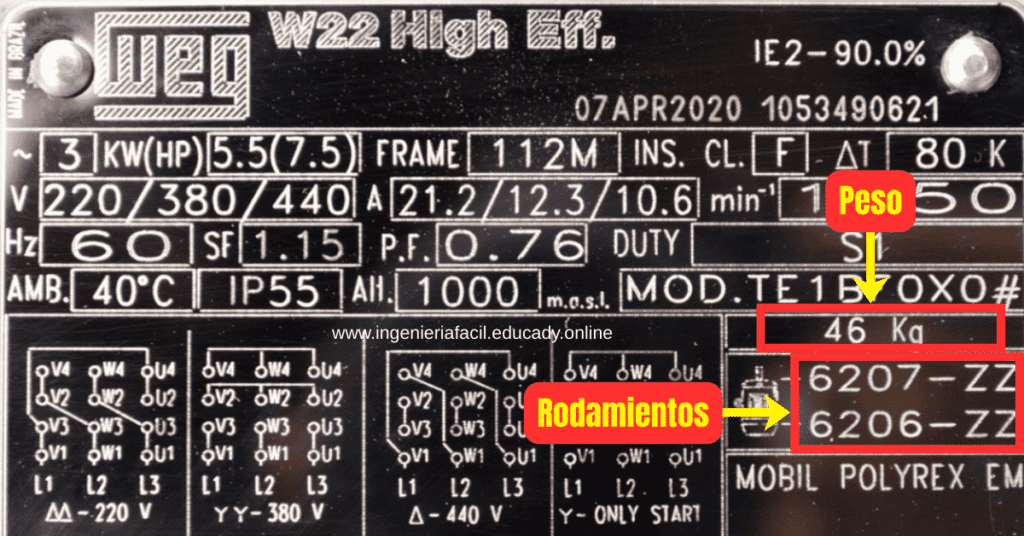

10. Peso y rodamientos

  • Peso: 46 Kg

  • Rodamientos: 6207-ZZ y 6206-ZZ, indicaciones de los rodamientos instalados en el motor.

Placa de datos de un motor trifasico que muestra el peso del motor y tipos de rodamientos

Conclusión:
Saber interpretar la placa de datos de un motor trifásico es fundamental para elegir, instalar y mantener el motor correctamente. Comprender valores como voltaje, corriente, potencia y frecuencia te ayudará a evitar errores, prolongar la vida útil del equipo y garantizar un funcionamiento seguro y eficiente en cualquier aplicación industrial.
