Un relevador, también conocido como relé, es un dispositivo electromecánico utilizado para controlar un circuito eléctrico mediante otro circuito de menor potencia. Gracias a este principio, es posible activar o desactivar cargas como motores, lámparas o dispositivos industriales utilizando señales de bajo voltaje.
Los relevadores se utilizan ampliamente en sistemas de automatización, tableros eléctricos, electrónica y control industrial. Comprender cómo conectar un relevador correctamente es fundamental para garantizar un funcionamiento seguro y confiable del sistema.
En este artículo aprenderás cómo identificar los terminales del relevador y cómo realizar la conexión paso a paso para controlar una carga eléctrica.
Contenido
Qué es un relevador
Un relevador, también llamado relé, es un dispositivo electromecánico que permite controlar un circuito eléctrico mediante otro circuito de control.
Funciona utilizando una bobina electromagnética que, al energizarse, mueve uno o varios contactos internos. Esto permite encender o apagar cargas eléctricas sin que el circuito de control tenga que soportar la corriente de la carga.
Los relevadores se utilizan ampliamente en:
Automatización industrial
Tableros eléctricos
Sistemas de control
Proyectos con PLC o Arduino
Control de motores y lámparas
Ejemplo real: relevador ZJ10F-2PL de 8 pines
Para este ejemplo utilizaremos el relevador modelo ZJ10F-2PL.
Características principales:
Modelo: ZJ10F-2PL
Voltaje de bobina: 220V AC
Número de pines: 8
Tipo de contactos: DPDT (doble polo doble tiro)
Este tipo de relevador se utiliza frecuentemente en tableros de control industrial y normalmente se instala en una base o socket de 8 pines para facilitar el cableado.
Distribución de pines del relevador
Un relevador de 8 pines tiene dos partes principales:
Bobina
La bobina es la parte que activa el relevador.
Sus terminales normalmente están identificados como:
A1
A2
Cuando se aplica voltaje a la bobina, el relevador cambia el estado de sus contactos internos.
Contactos
Este tipo de relevador tiene dos juegos de contactos conmutados.
Cada grupo tiene:
COM – contacto común
NO – normalmente abierto
NC – normalmente cerrado
Al ser un relevador DPDT, tiene dos juegos de estos contactos, lo que permite controlar dos circuitos al mismo tiempo.

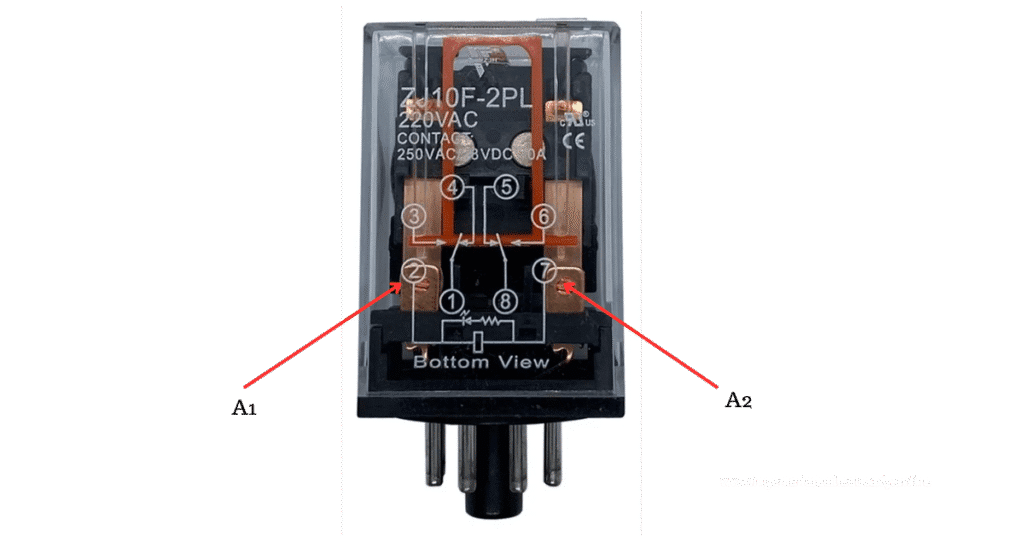

Paso 1 — Identificar la bobina del relevador
El primer paso es localizar los terminales de la bobina.
En el relevador ZJ10F-2PL los terminales de la bobina son:
A1
A2

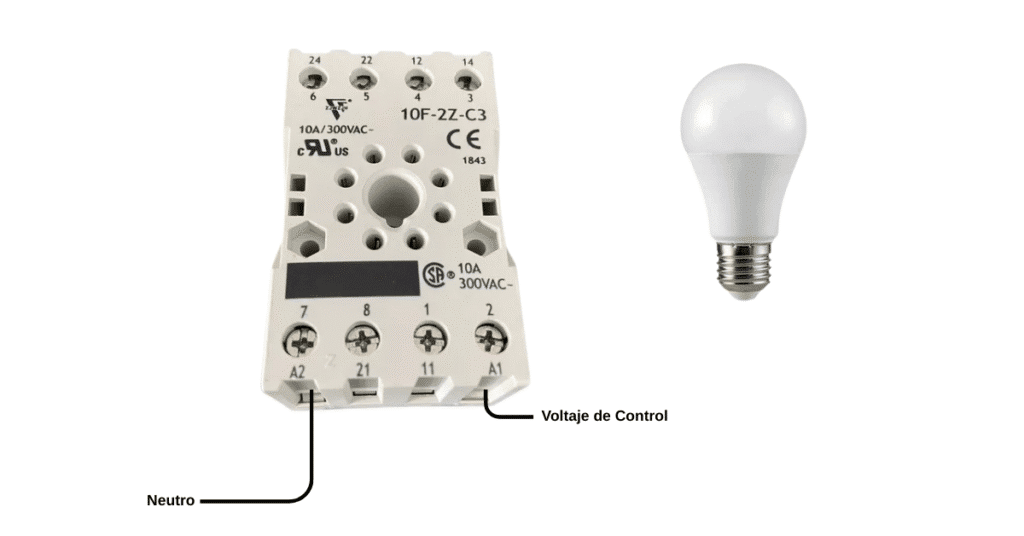

Como este modelo utiliza 220V AC, la conexión normalmente se realiza de la siguiente forma:
A1 conectado a fase
A2 conectado a neutro
Aunque en corriente alterna la polaridad no afecta el funcionamiento, es recomendable mantener siempre el mismo estándar de conexión dentro del tablero eléctrico, especialmente cuando se utilizan varios relevadores.

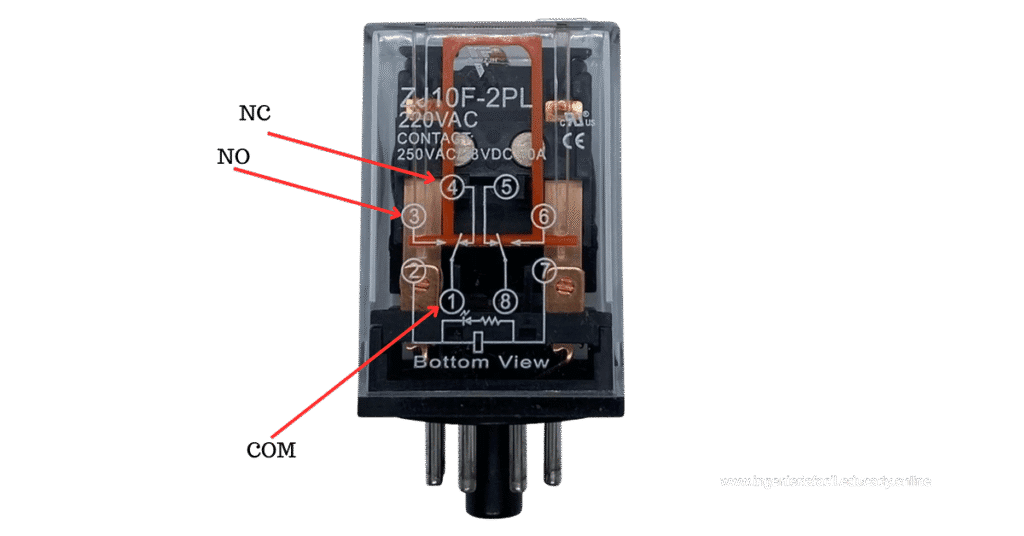

Paso 2 — Identificar los contactos
Cada juego de contactos tiene tres terminales:
COM – contacto común
NO – normalmente abierto
NC – normalmente cerrado
Funcionamiento de los contactos:
Cuando la bobina no está energizada, el contacto común está conectado al terminal NC.
Cuando la bobina se energiza, el contacto común cambia de posición y se conecta al terminal NO.
Esto permite controlar el encendido o apagado de una carga eléctrica.

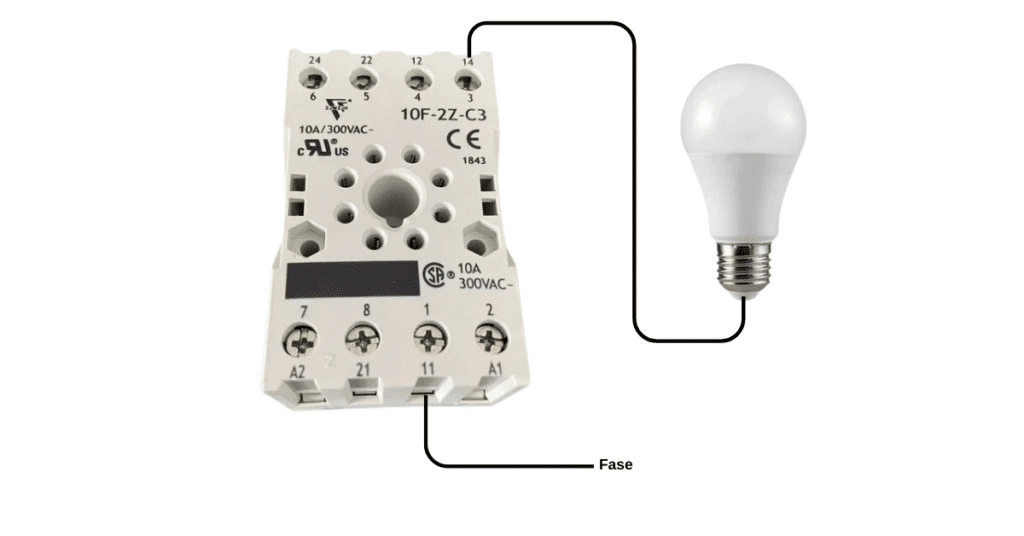

Paso 3: Conectar la carga
Si quieres que la carga se active cuando el relevador se energice:
COM → alimentación
NO → carga (pin 3 del relevador de este ejemplo)
Cuando la bobina se active, el circuito se cerrará y la carga se encenderá.
Paso 4: Conectar el retorno de la carga
El otro terminal de la carga se conecta al retorno del circuito o neutro, dependiendo del sistema eléctrico.

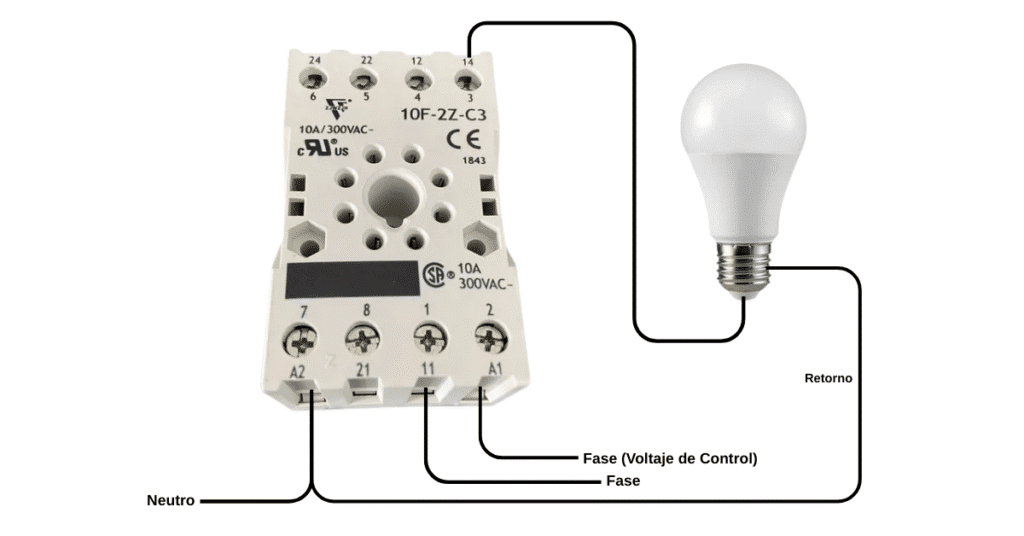

Ejemplo práctico de conexión
Un ejemplo común es encender una lámpara usando un relevador.
Funcionamiento del circuito:
Se aplica voltaje a la bobina del relevador.
El relevador activa el contacto NO.
La corriente pasa hacia la lámpara.
La lámpara se enciende.
Cuando se desenergiza la bobina, el circuito se abre y la lámpara se apaga.
Buenas prácticas al conectar un relevador
Para garantizar una instalación segura se recomienda:
Verificar el voltaje de la bobina del relevador.
No exceder la corriente máxima de los contactos.
Utilizar terminales adecuados para las conexiones.
Revisar el diagrama del fabricante antes de realizar la conexión.
Utilizar protecciones eléctricas cuando sea necesario.
Errores comunes al conectar un relevador
Algunos errores frecuentes incluyen:
Conectar incorrectamente los terminales de la bobina.
Confundir los contactos NO y NC.
Aplicar un voltaje incorrecto a la bobina.
Superar la corriente nominal de los contactos.
No revisar la hoja técnica del relevador.
Evitar estos errores ayudará a prevenir daños en el equipo o fallas en el sistema.
Conclusión
Conectar un relevador correctamente es una habilidad esencial en electricidad, electrónica y automatización industrial. Comprender el funcionamiento de la bobina y los contactos permite controlar cargas eléctricas de forma segura y eficiente.
Este dispositivo es ampliamente utilizado para controlar motores, iluminación, sistemas automáticos y equipos industriales, por lo que dominar su conexión es fundamental para técnicos, estudiantes e ingenieros.
