En la automatización y la electricidad industrial, la protección de los motores eléctricos es fundamental. Un motor sin protección adecuada puede dañarse por sobrecorriente, cortocircuito o fallas mecánicas, generando costos elevados y paros no planeados. Aquí es donde entra el guardamotor, un dispositivo diseñado específicamente para proteger motores eléctricos de forma directa y eficiente.
Contenido
¿Qué es un guardamotor?
Un guardamotor es un dispositivo de protección electromecánico que protege a los motores eléctricos contra:
Sobrecargas
Cortocircuitos
Pérdida de fase
Integra en un solo equipo la protección térmica y magnética, y además permite el encendido y apagado manual del motor.
Este tipo de protección forma parte de un conjunto más amplio de sistemas utilizados en instalaciones eléctricas industriales, donde se emplean diferentes dispositivos según la aplicación y el nivel de protección requerido. Si quieres entender mejor este contexto, puedes ver cuáles son las protecciones eléctricas para motores más usadas y para qué sirve cada una.
Además, para que el guardamotor funcione correctamente, es fundamental realizar un ajuste adecuado de acuerdo con las características del motor. Un mal ajuste puede provocar disparos innecesarios o dejar el equipo sin protección, por lo que aquí puedes aprender cómo ajustar correctamente un guardamotor paso a paso.
En aplicaciones más específicas, también es importante dimensionar correctamente el guardamotor según la corriente del motor, especialmente en sistemas trifásicos, donde el cálculo adecuado garantiza una protección eficiente. Si quieres profundizar en este tema, aquí puedes ver cómo calcular un guardamotor para un motor trifásico.
¿Para qué sirve un guardamotor?
Su función principal es interrumpir el suministro eléctrico cuando la corriente supera los valores normales del motor, evitando daños en los bobinados y en el sistema eléctrico.
Se utiliza principalmente en:
- Tableros de control industrial
- Arranque de motores trifásicos
- Sistemas de bombeo
- Bandas transportadoras
- Compresores
¿Cómo funciona un guardamotor?
El guardamotor combina dos tipos de protección:
Protección térmica
Actúa ante sobrecargas prolongadas
Simula el calentamiento real del motor
Si el motor consume más corriente de la nominal durante cierto tiempo, el guardamotor dispara
Ejemplo real:
Un motor forzado mecánicamente (rodillos atorados, carga excesiva) hará disparar el guardamotor aunque no exista un corto.
El funcionamiento del guardamotor se basa en dos sistemas de protección:
Protección magnética
Actúa de forma instantánea ante un cortocircuito. Un electroimán detecta corrientes muy elevadas y abre el circuito inmediatamente.

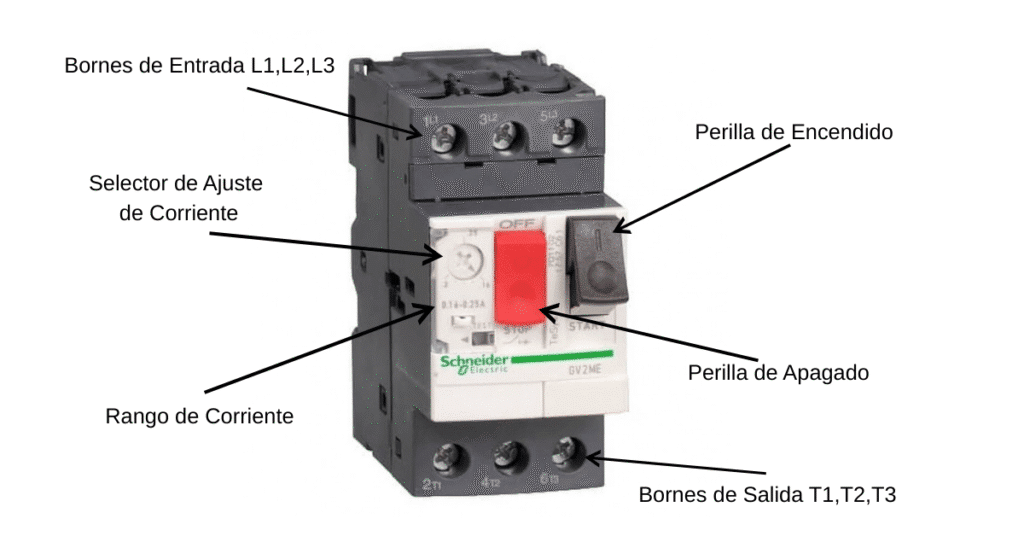

Partes principales de un guardamotor
- Perilla de encendido/apagado
- Selector de corriente nominal
- Bornes de entrada (L1, L2, L3)
- Bornes de salida (T1, T2, T3)
- Contactos auxiliares (opcional)
Bornes del guardamotor (identificación)
Bornes de entrada
L1, L2, L3: Entrada de alimentación desde la red eléctrica o desde el interruptor principal.
Bornes de salida
T1, T2, T3: Salida hacia el contactor o directamente hacia el motor.
Contactos auxiliares (si incluye)
95 – 96: Contacto normalmente cerrado (NC)
97 – 98: Contacto normalmente abierto (NO)
Cómo conectar un guardamotor a un contactor y motor
Esquema general de conexión
Red eléctrica → Guardamotor → Contactor → Motor
Paso 1: Conexión de alimentación
Conecta las tres fases de la red eléctrica a los bornes:
- Fase 1 → L1
- Fase 2 → L2
- Fase 3 → L3
Paso 2: Conexión del guardamotor al contactor
Desde los bornes de salida del guardamotor:
- T1 → Entrada L1 del contactor
- T2 → Entrada L2 del contactor
- T3 → Entrada L3 del contactor
El guardamotor protege directamente al contactor y al motor, por lo que es importante entender el papel que cumple cada componente dentro del sistema. El contactor, por ejemplo, es el encargado de abrir y cerrar el circuito del motor de forma controlada, por lo que aquí puedes ver qué es un contactor y para qué sirve, así como la forma correcta de seleccionarlo para un motor.
Paso 3: Conexión del contactor al motor
Desde las salidas del contactor:
- T1 → Fase U del motor
- T2 → Fase V del motor
- T3 → Fase W del motor
También te puede interesar:
Qué es un Motor Eléctrico y Cómo Funciona
Paso 4: Conexión del contacto auxiliar (protección de control)
Para que el motor se apague automáticamente cuando el guardamotor dispare:
- Conecta el contacto 95 – 96 (NC) en serie con la bobina del contactor.
Cuando el guardamotor detecta una falla, este contacto se abre y desenergiza el contactor.
¿Cómo se ajusta correctamente un guardamotor?
Este es uno de los errores más comunes en campo.
Paso correcto:
Revisa la placa del motor
Identifica la corriente nominal
Ajusta el guardamotor EXACTAMENTE a ese valor
Este valor se obtiene directamente de la placa del motor, donde se especifica la corriente nominal de operación. Si no estás familiarizado con esta información, aquí puedes aprender cómo leer la placa de un motor trifásico paso a paso.
Ejemplo:
Motor: 5.2 A
Ajuste correcto del guardamotor: 5.2 A
Error común:
Ajustarlo “un poco más alto para que no dispare”
Esto anula la protección y puede provocar daños graves en el motor a largo plazo, ya que deja de reaccionar ante sobrecargas reales. Por eso, es fundamental realizar el ajuste correctamente desde el inicio (aquí puedes aprender cómo ajustar correctamente un guardamotor paso a paso).
Fallas comunes en guardamotores
Dispara al arrancar
Ajuste incorrecto
Motor sobredimensionado
Arranque pesado
Dispara sin razón aparente
Problema mecánico
Eje atorado
Rodamientos dañados
Ventilación obstruida
No protege
Ajuste muy alto
Guardamotor dañado
Conexión incorrecta
En muchos casos el guardamotor NO es el problema, sino una señal de que existe una falla en el sistema eléctrico o en el propio motor. Antes de reemplazarlo, es importante identificar la causa real del disparo, ya que puede deberse a sobrecarga, cortocircuito o pérdida de fase (aquí puedes ver por qué salta un guardamotor y cómo solucionarlo paso a paso).
Daños más comunes en un guardamotor
Un guardamotor es un dispositivo robusto, pero puede fallar o dañarse si se utiliza de forma incorrecta o trabaja en condiciones anormales. Estos son los daños más comunes que puede presentar:
1. Disparo constante sin causa aparente
Causa:
Ajuste de corriente mal configurado (demasiado bajo)
Motor sobrecargado
Fase desbalanceada
Problemas mecánicos en el motor
Consecuencia:
Paros frecuentes del proceso
Desgaste prematuro del mecanismo interno
2. Daño en el sistema térmico
Causa:
Sobrecarga prolongada
Motor trabajando por encima de su corriente nominal
Ventilación deficiente del tablero
Consecuencia:
El guardamotor deja de proteger correctamente contra sobrecarga
Riesgo de daño permanente al motor
3. Fallo del disparo magnético
Causa:
Cortocircuitos severos repetidos
Corrientes muy altas fuera de especificación
Consecuencia:
El guardamotor no actúa ante un cortocircuito
Alto riesgo para el motor y el cableado

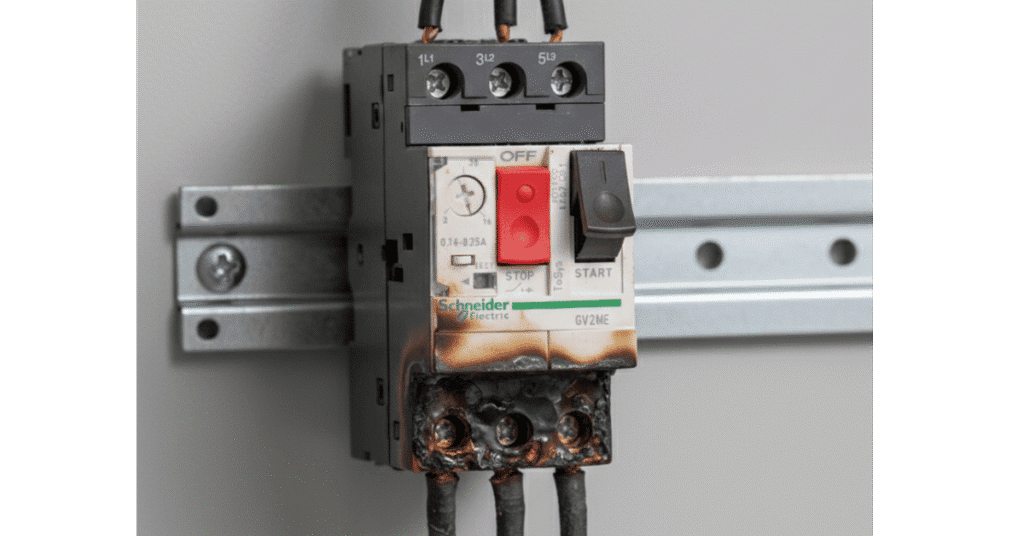

4. Contactos principales quemados o carbonizados
Causa:
Maniobras frecuentes bajo carga
Corrientes superiores a la capacidad del equipo
Uso del guardamotor como interruptor diario
Consecuencia:
Calentamiento excesivo
Caídas de tensión
Fallas intermitentes
5. Daño mecánico en el botón de arranque/parada
Causa:
Uso excesivo manual
Golpes o vibraciones
Ambientes industriales agresivos
Consecuencia:
Dificultad para arrancar o detener el motor
Posible enclavamiento del mecanismo
6. Bornes flojos o dañados
Causa:
Tornillos mal ajustados
Vibración constante
Uso de conductores incorrectos
Consecuencia:
Calentamiento en bornes
Falsos disparos
Riesgo de arco eléctrico
7. Daño por humedad o polvo
Causa:
Tableros mal sellados
Ambientes con alta humedad o partículas
Consecuencia:
Corrosión interna
Fallos impredecibles
Reducción de la vida útil
Recomendación clave
Si un guardamotor se dispara con frecuencia o presenta signos de calentamiento, no debe ser puenteado ni reemplazado sin diagnóstico. Siempre revisa:
Corriente real del motor
Estado mecánico
Balance de fases
Ajuste correcto del guardamotor
¿Cuándo cambiar un guardamotor?
Cámbialo solo si:
Ya no mantiene el ajuste
Dispara sin carga
Está físicamente dañado
No restablece correctamente
Antes de reemplazarlo, es importante analizar la causa real del problema, ya que en muchos casos el guardamotor está actuando correctamente ante una falla en el sistema.
Si después de la revisión confirmas que el guardamotor está dañado, debes asegurarte de seleccionar uno con la capacidad adecuada para el motor, considerando su corriente nominal y condiciones de operación. Si no tienes claro cómo dimensionarlo correctamente, aquí puedes ver cómo seleccionar un guardamotor para un motor paso a paso.
En conclusión, el guardamotor es un elemento clave en la protección de motores eléctricos.
Conocer qué es, cómo funciona, cómo identificar sus bornes y cómo conectarlo correctamente evita fallas, pérdidas económicas y tiempos muertos en procesos industriales.
Si trabajas con motores, el guardamotor no es opcional, es obligatorio.
También te puede interesar:
👉Relé Térmico: Qué es y Cómo Protege Motores Eléctricos
👉Relé térmico o guardamotor: diferencias, ejemplos y cuál es mejor
