Si tienes un motor trifásico y necesitas protegerlo correctamente, elegir el guardamotor adecuado es fundamental para evitar sobrecalentamientos, disparos innecesarios o incluso daños permanentes al equipo.
En esta guía aprenderás cómo seleccionar un guardamotor para un motor con corriente nominal de 10.6 A a 440 V, usando criterios reales de la industria y modelos comerciales como referencia.
Contenido
¿Qué es un guardamotor?
Un guardamotor es un dispositivo de protección diseñado específicamente para motores eléctricos. Combina dos funciones esenciales:
Protección térmica contra sobrecarga Protección magnética contra cortocircuito Seccionamiento manual del motor

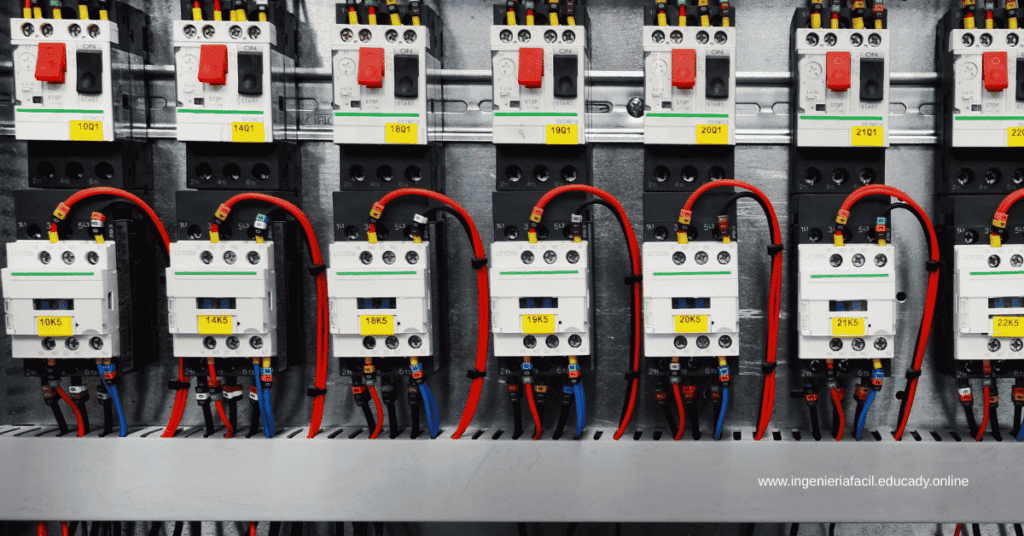

Se utiliza comúnmente junto con un contactor dentro de un sistema de control.
También te puede Interesar:
Que es un guardamotor
Como seleccionar un Contactor para un Motor
Paso 1: Identificar los datos de placa del motor
Para seleccionar correctamente el guardamotor debes leer la placa del motor.
En este caso:
Tensión: 440 V trifásico
Corriente nominal: 10.6 A
Frecuencia: 50/60 Hz (normalmente)
Factor de servicio (si aplica)
El valor MÁS IMPORTANTE es la corriente nominal.
Tambien te puede Interesar:Como Leer la placa de datos de un motor
Paso 2: Elegir el rango de corriente correcto
El guardamotor debe tener un rango ajustable que incluya los 10.6 A.
Incorrecto
Un modelo 6–10 A → NO cubre 10.6 A
Correcto
Un modelo cuyo rango incluya 10.6 A, por ejemplo:
-
9–14 A
-
8–12 A
-
10–16 A
Idealmente, el valor nominal debe quedar en la zona media del rango.
Modelos reales que sirven para este motor de corriente nominal de 10.6 A
Schneider Electric — GV2ME16
-
Rango: 9–14 A
-
Muy usado en tableros industriales
-
Compatible con contactores TeSys
-
Alta confiabilidad
Siemens — 3RV2021‑4HA10
-
Rango: 10–16 A
-
Diseño compacto
-
Excelente capacidad de corte
-
Muy común en maquinaria europea
ABB — MS116‑12
-
Rango: 8–12 A
-
Robusto y duradero
-
Fácil ajuste frontal
-
Ampliamente usado en Latinoamérica
Paso 3: Ajustar el guardamotor correctamente
Una vez instalado, debes calibrarlo al valor de placa:
Ajuste recomendado: 10.6 A
No lo ajustes al máximo del rango ni “un poco más” para evitar disparos.
Eso elimina la protección del motor.
También te puede Interesar:
Paso 4: Verificar el tipo de arranque
El arranque influye en la selección.
Arranque directo (DOL)
Es el más común. Los modelos anteriores funcionan perfectamente.
Arranque pesado o alta inercia
Conviene elegir un rango ligeramente superior (por ejemplo 9–14 A) para evitar disparos falsos durante el arranque.
Errores comunes al seleccionar un guardamotor
❌ Elegirlo solo por potencia (HP o kW)
❌ Usar un rango que no cubra la corriente nominal
❌ Ajustarlo por encima del valor real
❌ Sustituirlo por un breaker convencional
❌ No considerar condiciones de carga
Recomendación profesional
Para un motor de 10.6 A a 440 V, la mejor opción es:
Un guardamotor con rango 9–14 A o 8–12 A
Esto permite:
Ajuste preciso Protección real contra sobrecarga Tolerancia al arranque Mayor vida útil del motor
¿Por qué es importante usar un guardamotor?
Un motor sin protección adecuada puede:
Sobrecalentarse
Quemar el aislamiento
Disparar fallas en la instalación
Provocar paros de producción
Reducir su vida útil
El guardamotor es la primera línea de defensa.
Conclusión
Seleccionar correctamente el guardamotor no es complicado si te basas en la corriente nominal del motor.
Para un motor trifásico de 10.6 A a 440 V, debes elegir un modelo cuyo rango ajustable incluya ese valor y calibrarlo exactamente a la corriente de placa.
Usar un guardamotor adecuado garantiza seguridad, confiabilidad y funcionamiento continuo del sistema.
