Transmisor de presión: qué es y cómo funciona en la automatización industrial

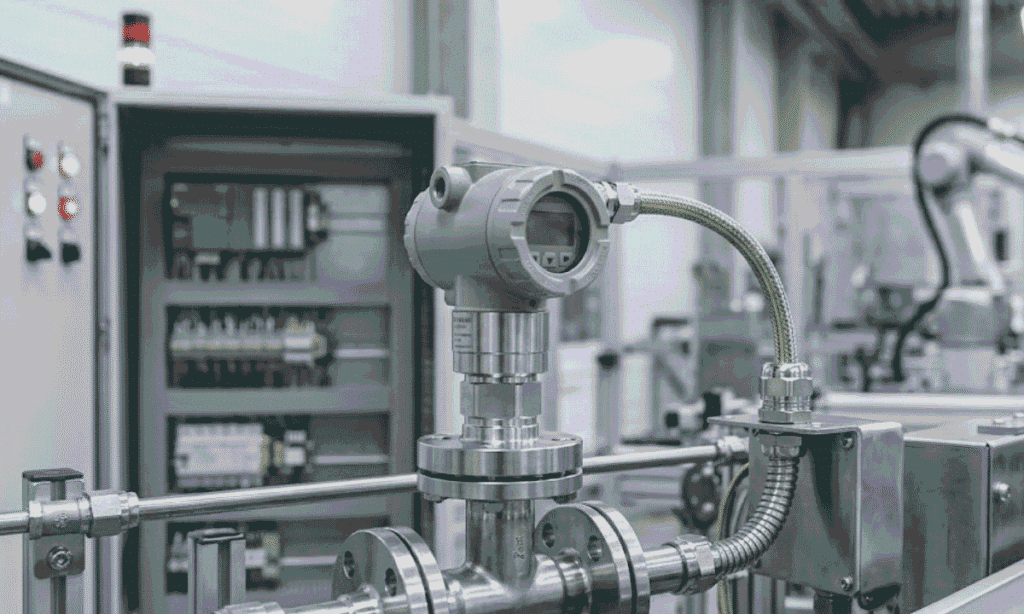

Qué es un transmisor de presión

Un transmisor de presión es un dispositivo industrial que mide presión y la convierte en una señal eléctrica proporcional.

Esta señal puede enviarse a:

• PLCs
• pantallas HMI
• variadores de frecuencia
• sistemas SCADA
• controladores industriales

En pocas palabras:

El transmisor transforma presión física en información eléctrica.

Cómo funciona un transmisor de presión

El funcionamiento ocurre en varias etapas:

1. La presión actúa sobre un elemento sensor interno
2. El sensor detecta la deformación
3. La electrónica interna convierte la medición
4. El transmisor genera una señal eléctrica
5. El PLC interpreta el valor de presión

La señal más utilizada es la señal 4-20 mA debido a su alta confiabilidad industrial.

Por ejemplo:

• 4 mA = presión mínima
• 20 mA = presión máxima

Relación entre transmisor de presión y señal 4-20 mA

La mayoría de transmisores industriales utilizan señales 4-20 mA para transmitir información.

Esto permite:

• largas distancias de cableado
• mayor inmunidad al ruido eléctrico
• mejor precisión industrial
• diagnóstico de fallas

Ejemplo práctico:

Un transmisor configurado de 0 a 10 bar puede trabajar así:

• 4 mA = 0 bar
• 12 mA = 5 bar
• 20 mA = 10 bar

👉 Si deseas entender más sobre este tipo de señal, también puedes leer el artículo sobre qué es la señal 4-20 mA y cómo funciona.

Partes principales de un transmisor de presión

Un transmisor industrial normalmente está compuesto por:

• conexión a proceso
• sensor interno
• circuito electrónico
• salida eléctrica
• carcasa industrial

Muchos modelos incluyen pantalla digital y configuración electrónica.

Tipos de transmisores de presión

Existen varios tipos dependiendo de la aplicación industrial.

Transmisor de presión absoluta

Mide presión respecto al vacío absoluto.

Transmisor de presión manométrica

Mide presión respecto a la presión atmosférica.

Es el más utilizado en la industria.

Transmisor de presión diferencial

Mide la diferencia de presión entre dos puntos.

Muy utilizado en:

• filtros
• flujo
• sistemas HVAC

Aplicaciones industriales

Los transmisores de presión se utilizan en:

• sistemas hidráulicos
• neumática industrial
• tanques industriales
• bombas
• sistemas HVAC
• automatización industrial

Ejemplo práctico:

En un sistema de bombeo, el transmisor monitorea la presión de la tubería para proteger el sistema.

Ventajas de los transmisores de presión

• alta precisión
• excelente confiabilidad
• integración sencilla con PLCs
• larga vida útil
• compatibilidad con 4-20 mA

Desventajas

• requieren calibración
• algunos modelos son costosos
• pueden dañarse por sobrepresión

Cómo conectar un transmisor de presión

La conexión típica incluye:

1. fuente de alimentación 24V DC
2. transmisor industrial
3. entrada analógica del PLC

La salida suele ser:

• 4-20 mA
• 0-10 V
• comunicación digital

Tabla de ejemplo de señal 4-20 mA en presión

Modelos comerciales más utilizados

Siemens SITRANS P

Características principales

• alta precisión
• excelente estabilidad
• salida 4-20 mA
• uso industrial continuo

Rosemount 3051

Características principales

• muy utilizado en procesos industriales
• diagnóstico avanzado
• alta confiabilidad
• comunicación HART

WIKA A-10

Características principales

• compacto
• económico
• fácil instalación
• ideal para automatización

IFM PN Series

Características principales

• pantalla integrada
• configuración sencilla
• protección IP67
• señal analógica industrial

Diferencia entre sensor de presión y transmisor de presión

Aunque muchas personas los confunden, no siempre son exactamente iguales.

Sensor de presión

Detecta presión física.

Transmisor de presión

Además de medir, convierte la información en una señal industrial lista para control.

En la práctica industrial ambos términos suelen utilizarse de manera similar.

Ejemplo práctico industrial

En una planta de agua:

• el transmisor mide presión en la tubería
• la señal 4-20 mA llega al PLC
• el sistema controla bombas automáticamente
• se generan alarmas si la presión baja o sube demasiado

Errores comunes al instalar transmisores

• usar rango incorrecto
• mala conexión eléctrica
• no considerar presión máxima
• instalar en zonas con vibración excesiva

Relación con otros dispositivos industriales

Los transmisores de presión suelen trabajar junto con:

• PLCs
• válvulas industriales
• PT100
• termopares
• sistemas SCADA
• sensores industriales

También puedes complementar este tema con:

• Qué es la señal 4-20 mA y cómo funciona
• Sensor de presión: tipos y aplicaciones
• PT100: qué es y cómo funciona
• Termopar vs PT100

Conclusión

El transmisor de presión es uno de los dispositivos más importantes en la automatización industrial moderna.

Gracias a su capacidad para convertir presión en señales eléctricas confiables, es ampliamente utilizado en procesos industriales, control de bombas y monitoreo de sistemas.

Comprender su funcionamiento es fundamental para cualquier técnico o ingeniero de automatización.

FAQs

¿Qué hace un transmisor de presión?

Mide presión y la convierte en una señal eléctrica industrial.

¿Qué señal utiliza un transmisor industrial?

La más utilizada es 4-20 mA.

¿Dónde se usan los transmisores de presión?

En bombas, tuberías, tanques y automatización industrial.

¿Cuál es la diferencia entre sensor y transmisor?

El transmisor entrega una señal industrial lista para control.
