En la automatización industrial, la medición de temperatura es fundamental para controlar procesos de manera segura y eficiente.
Dos de los sensores más utilizados para esta tarea son el termopar y el PT100.
Aunque ambos sirven para medir temperatura, funcionan de manera diferente y cada uno tiene ventajas específicas según la aplicación industrial.
En este artículo aprenderás las diferencias entre un termopar y un PT100, sus ventajas, desventajas y cuál elegir según el proceso.
Contenido
Qué es un termopar
Un termopar es un sensor de temperatura formado por la unión de dos metales diferentes.
Cuando existe diferencia de temperatura entre las uniones, se genera un pequeño voltaje eléctrico.
Este principio se conoce como efecto Seebeck.
Los termopares son ampliamente utilizados en:
- hornos industriales
- procesos de alta temperatura
- fundición
- sistemas térmicos
Qué es un PT100
Un PT100 es un sensor RTD cuya resistencia eléctrica cambia con la temperatura.
El nombre PT100 significa:
- PT = platino
- 100 = 100 ohms a 0 °C
A medida que la temperatura aumenta, también aumenta la resistencia del sensor.
Los PT100 son muy utilizados en:
- procesos industriales precisos
- alimentos y bebidas
- automatización industrial
- laboratorios
Diferencia principal entre termopar y PT100
La diferencia principal está en su funcionamiento.
Termopar
- genera un pequeño voltaje
- soporta temperaturas muy altas
- respuesta rápida
- menor precisión
PT100
- cambia su resistencia eléctrica
- mayor precisión
- excelente estabilidad
- rango de temperatura menor
Tabla comparativa: termopar vs PT100
| Característica | Termopar | PT100 |
|---|---|---|
| Principio de funcionamiento | Voltaje por efecto Seebeck | Cambio de resistencia |
| Precisión | Media | Alta |
| Temperatura máxima | Muy alta | Media |
| Velocidad de respuesta | Alta | Media |
| Estabilidad | Buena | Excelente |
| Costo | Bajo | Medio |
| Sensibilidad al ruido | Alta | Baja |
| Uso industrial | Muy común | Muy común |
| Aplicaciones típicas | Hornos y calor extremo | Procesos precisos |
Cómo funciona un termopar
El termopar funciona mediante la unión de dos metales distintos.
Cuando la temperatura cambia:
- se genera un pequeño voltaje
- el transmisor interpreta la señal
- el PLC recibe la medición
Muchos sistemas industriales utilizan transmisores con señal 4-20 mA para integrar termopares con PLCs.
Cómo funciona un PT100
El PT100 funciona midiendo cambios de resistencia.
Cuando aumenta la temperatura:
- aumenta la resistencia del platino
- el transmisor mide la variación
- el sistema calcula la temperatura
El PT100 ofrece mediciones más precisas y estables.
Ventajas del termopar
- soporta temperaturas extremas
- bajo costo
- respuesta rápida
- resistente industrialmente
Desventajas del termopar
- menor precisión
- puede generar ruido eléctrico
- requiere compensación
Ventajas del PT100
- alta precisión
- excelente estabilidad
- ideal para procesos críticos
- menor deriva con el tiempo
Desventajas del PT100
- más costoso
- rango de temperatura menor
- respuesta ligeramente más lenta
Cuándo elegir un termopar
El termopar es ideal cuando:
- existen temperaturas muy altas
- se requiere respuesta rápida
- el presupuesto es limitado
- el proceso no requiere máxima precisión
Ejemplo:
- hornos industriales
- fundición
- calderas
Cuándo elegir un PT100
El PT100 es ideal cuando:
- se requiere alta precisión
- el proceso necesita estabilidad
- existen controles críticos
- se trabaja en automatización precisa
Ejemplo:
- alimentos y bebidas
- laboratorios
- procesos farmacéuticos
- control de temperatura industrial
Tipos de termopares más utilizados
Termopar tipo K
El más utilizado en industria.
Características
- amplio rango de temperatura
- económico
- buena resistencia industrial
Termopar tipo J
Muy utilizado en aplicaciones generales.
Termopar tipo T
Ideal para temperaturas bajas y buena precisión.
Tipos de PT100
PT100 de 2 hilos
Más económico pero menos preciso.
PT100 de 3 hilos
Muy utilizado en automatización industrial.
PT100 de 4 hilos
Mayor precisión industrial.
Relación con transmisores y señales 4-20 mA
Tanto los termopares como los PT100 suelen conectarse a transmisores industriales.
Estos transmisores convierten la señal en:
- 4-20 mA
- 0-10 V
- señales digitales
Esto permite integrar sensores con:
- PLCs
- HMIs
- SCADA
- sistemas de control
👉 También puedes leer:
Modelos comerciales más utilizados
PT100 WIKA TR10
Características principales
- alta precisión
- excelente estabilidad
- uso industrial continuo
PT100 IFM Series
Características principales
- configuración sencilla
- integración industrial
- salida analógica
Termopar Omega Type K
Características principales
- amplio rango térmico
- alta resistencia
- uso industrial pesado
Siemens SITRANS TS
Características principales
- sensores industriales profesionales
- excelente confiabilidad
- integración con automatización

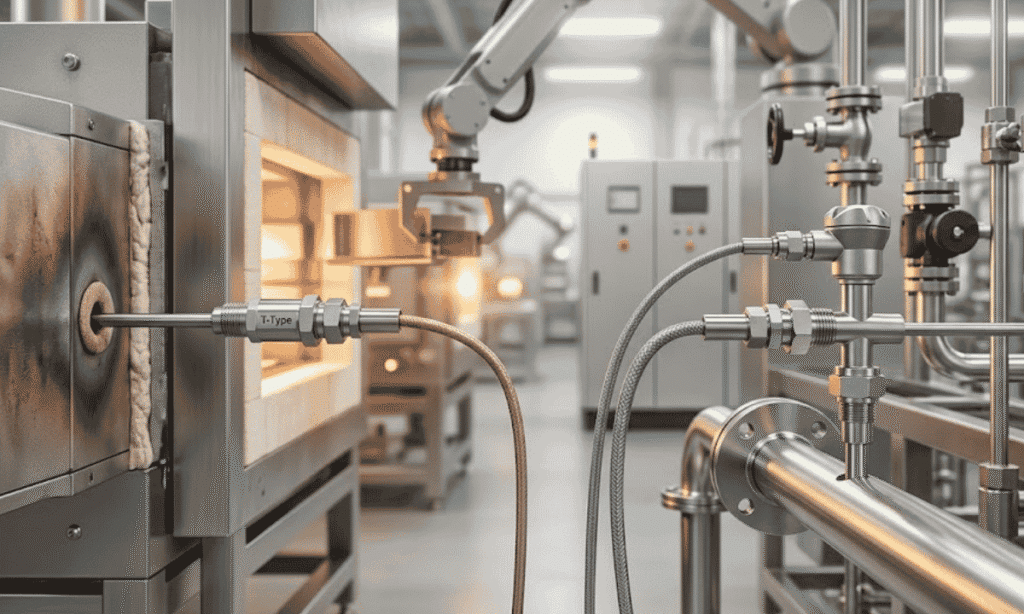

Ejemplo práctico industrial
En una planta industrial:
- un termopar monitorea un horno de alta temperatura
- un PT100 controla temperatura precisa en una línea de producción
- ambos envían información al PLC mediante señales 4-20 mA
Esto permite mantener estabilidad y seguridad en el proceso.
Errores comunes al elegir sensores de temperatura
- usar PT100 en temperaturas extremas
- elegir termopar cuando se necesita alta precisión
- no considerar interferencia eléctrica
- seleccionar mal el tipo de sensor
Conclusión
Tanto el termopar como el PT100 son fundamentales en la automatización industrial.
El termopar destaca por soportar temperaturas extremas y tener respuesta rápida, mientras que el PT100 ofrece mayor precisión y estabilidad.
Elegir correctamente depende del tipo de proceso, rango de temperatura y precisión requerida.
FAQs
¿Qué es mejor, termopar o PT100?
Depende de la aplicación industrial y la precisión requerida.
¿Cuál soporta más temperatura?
El termopar.
¿Cuál es más preciso?
El PT100.
¿Cuál se usa más en automatización industrial?
Ambos son ampliamente utilizados dependiendo del proceso.
