En la automatización industrial es muy común controlar la velocidad de motores eléctricos para optimizar procesos, ahorrar energía y mejorar el rendimiento de la maquinaria.
Para realizar esta tarea se utilizan variadores de frecuencia, también conocidos como VFD o inversores de frecuencia.
Estos dispositivos son fundamentales en sistemas industriales modernos y se utilizan en bombas, bandas transportadoras, ventiladores y muchas otras aplicaciones.
En este artículo aprenderás qué es un variador de frecuencia, cómo funciona y cuáles son sus aplicaciones industriales más importantes.
Contenido
Qué es un variador de frecuencia
Un variador de frecuencia es un dispositivo electrónico capaz de controlar la velocidad y el torque de un motor eléctrico variando la frecuencia y el voltaje de alimentación.
En pocas palabras:
El variador controla qué tan rápido gira un motor.
Gracias a esto es posible:
- ahorrar energía
- mejorar procesos industriales
- reducir desgaste mecánico
- automatizar maquinaria

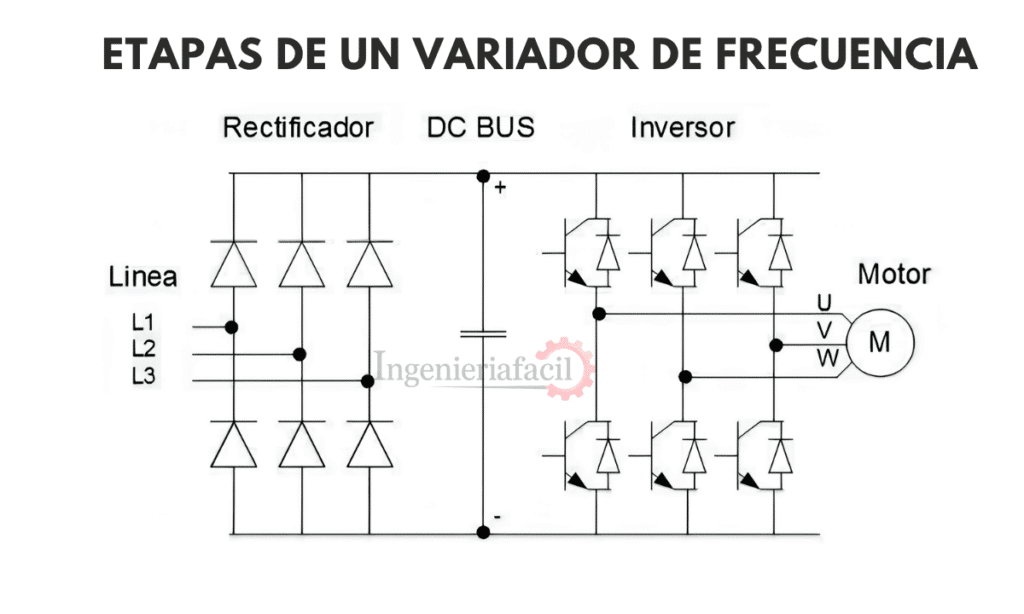

Cómo funciona un variador de frecuencia
El funcionamiento ocurre en varias etapas electrónicas.
Rectificación
El variador convierte corriente alterna (AC) en corriente directa (DC).
Bus de corriente continua
La energía se estabiliza mediante capacitores internos.
Inversión
El variador vuelve a convertir la energía DC en AC, pero ahora con frecuencia variable.
Al modificar la frecuencia:
- aumenta o disminuye la velocidad del motor
Por ejemplo:
- 60 Hz = velocidad nominal
- 30 Hz = aproximadamente mitad de velocidad
Qué controla un variador de frecuencia
Los variadores permiten controlar:
- velocidad
- aceleración
- desaceleración
- torque
- arranque y paro
Esto mejora considerablemente el control industrial.
Fórmula básica de velocidad del motor
La velocidad de un motor depende de la frecuencia eléctrica.
La fórmula básica es:
Velocidad síncrona = (120 × frecuencia) / número de polos
Ejemplo:
Un motor de 4 polos trabajando a 60 Hz:
- velocidad ≈ 1800 RPM
Si el variador reduce la frecuencia:
- también disminuye la velocidad del motor.
Partes principales de un variador de frecuencia
Un VFD industrial normalmente incluye:
- rectificador
- capacitores
- inversor IGBT
- disipador de calor
- microcontrolador
- terminales de potencia y control
Muchos modelos incluyen:
- pantalla digital
- teclado
- comunicación industrial
Aplicaciones industriales de los variadores
Los variadores de frecuencia se utilizan en:
- bombas
- ventiladores
- bandas transportadoras
- compresores
- extrusoras
- automatización industrial
Ejemplo práctico:
En una bomba industrial, el variador ajusta automáticamente la velocidad para mantener presión constante.
Ventajas de un variador de frecuencia
- ahorro de energía
- arranque suave
- menor desgaste mecánico
- mejor control del proceso
- protección del motor
- automatización eficiente
Desventajas
- mayor costo inicial
- configuración más compleja
- puede generar ruido eléctrico
- requiere ventilación adecuada
Diferencia entre arrancador suave y variador de frecuencia
Muchas personas los confunden, pero no son iguales.
Arrancador suave
- solo controla arranque y paro
- no regula velocidad continuamente
Variador de frecuencia
- controla velocidad completa del motor
- regula frecuencia y torque
👉 El variador ofrece mucho más control.
Tipos de variadores de frecuencia
Variador monofásico
Trabaja con alimentación monofásica.
Muy utilizado en aplicaciones pequeñas.
Variador trifásico
Utilizado en industria pesada y motores industriales.
Variador vectorial
Ofrece control avanzado de torque y velocidad.
Muy utilizado en automatización industrial moderna.

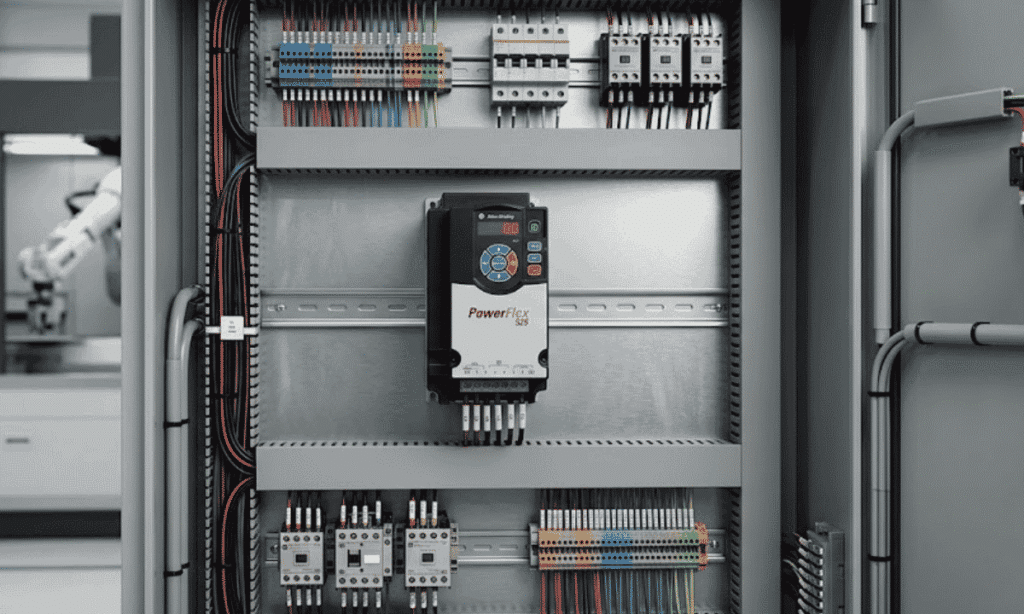

Cómo conectar un variador de frecuencia
La conexión básica incluye:
- alimentación eléctrica
- entrada del variador
- salida hacia motor
- terminales de control
Muchos variadores permiten integración con:
- PLCs
- HMIs
- SCADA
- redes industriales
Parámetros importantes en un VFD
Al configurar un variador normalmente se ajustan:
- frecuencia máxima
- corriente del motor
- rampas de aceleración
- rampas de desaceleración
- protección térmica
Una configuración incorrecta puede dañar el motor.
Modelos comerciales más utilizados

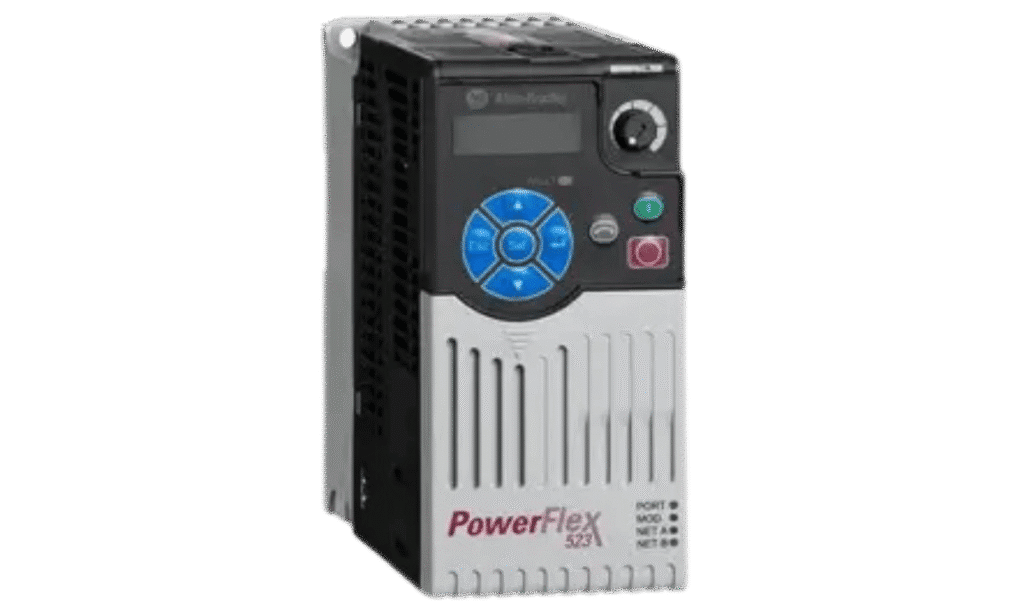

Allen-Bradley PowerFlex 525
Características principales
- muy utilizado en automatización industrial
- integración sencilla con PLC Allen-Bradley
- comunicación Ethernet/IP
- control vectorial
- excelente confiabilidad industrial
- ideal para bandas transportadoras, bombas y ventiladores

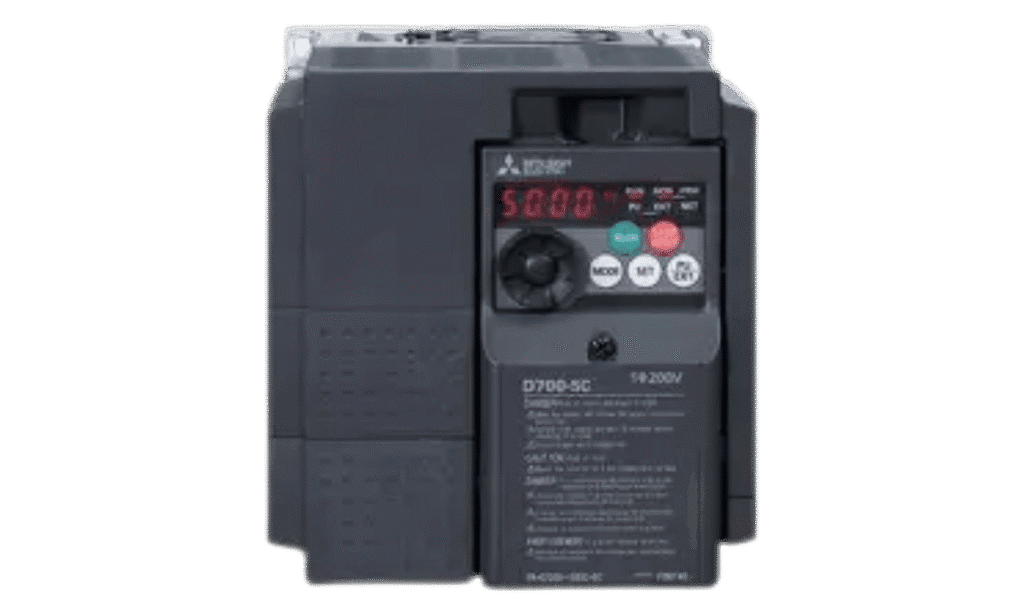

Mitsubishi FR-D700
Características principales
- compacto y económico
- muy utilizado en maquinaria industrial
- configuración sencilla
- excelente estabilidad
- protección integrada para motor
- ideal para aplicaciones industriales generales

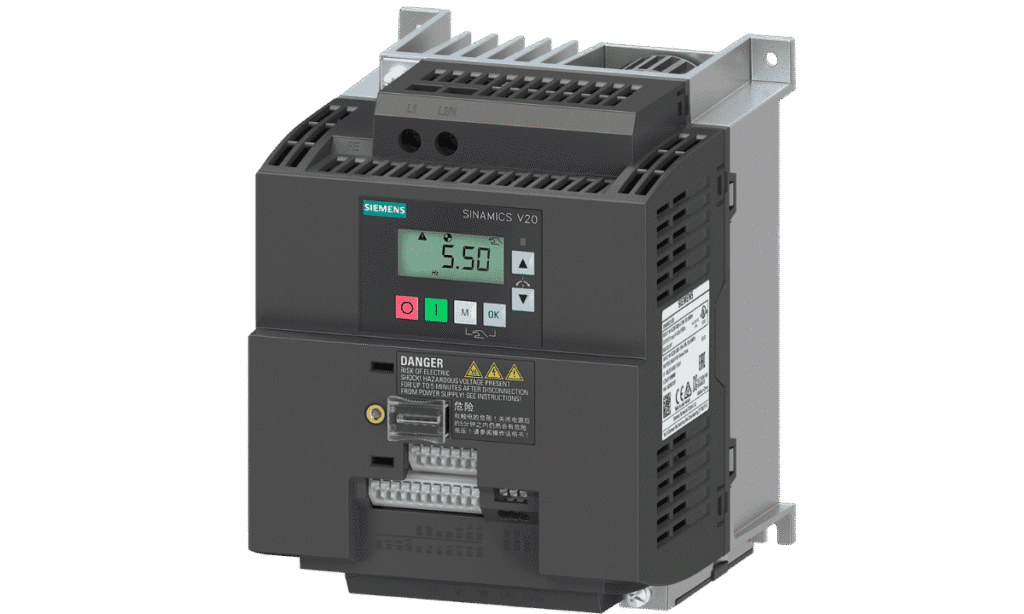

Siemens SINAMICS V20
Características principales
- compacto
- económico
- fácil configuración
- ideal para automatización básica

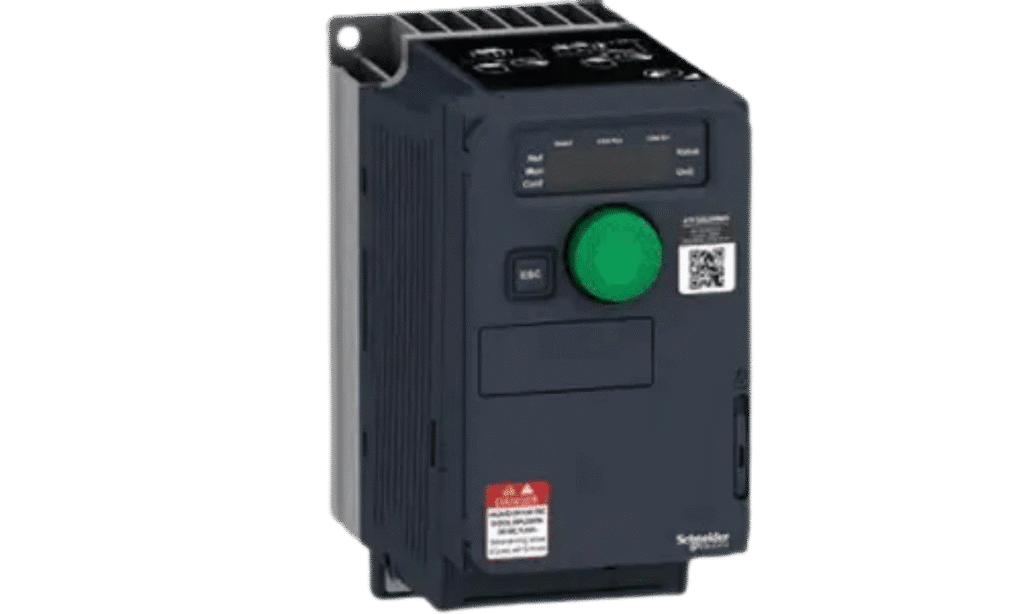

Schneider Altivar ATV320
Características principales
- control avanzado
- comunicación industrial
- alta confiabilidad
- protección integrada

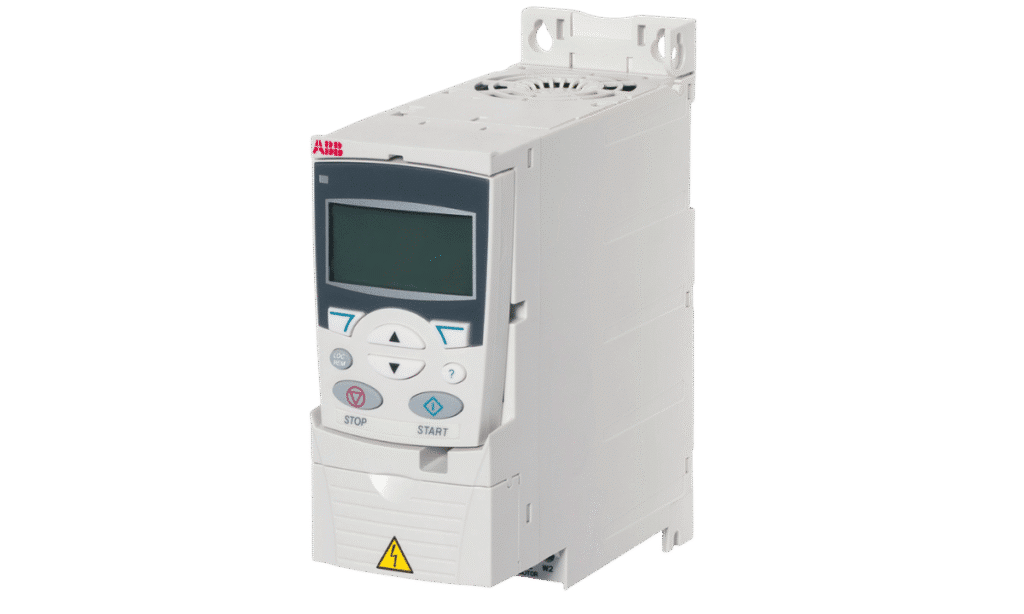

ABB ACS355
Características principales
- excelente eficiencia
- control preciso
- aplicaciones industriales generales

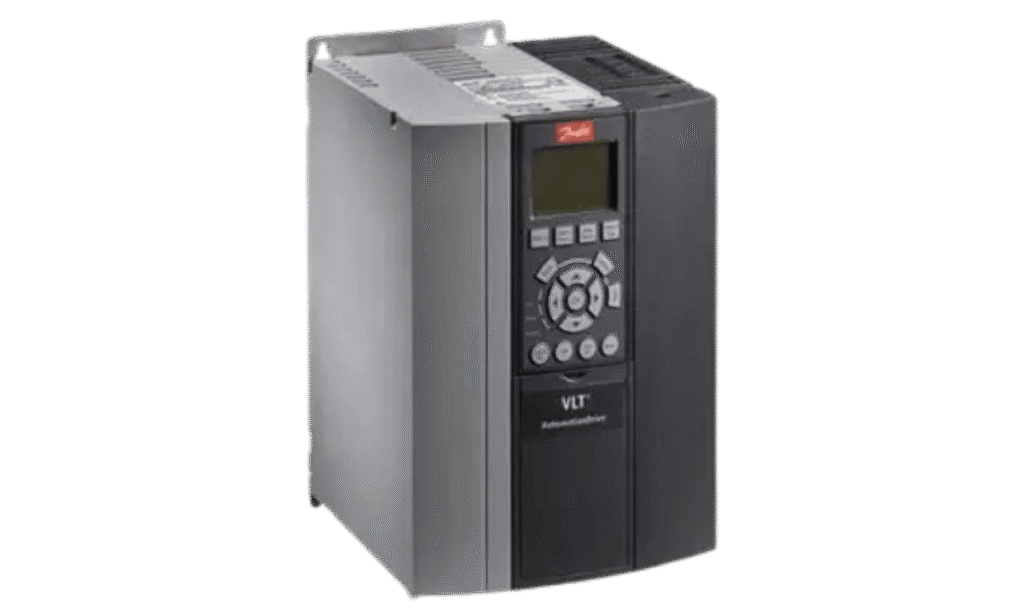

Danfoss VLT Micro Drive
Características principales
- tamaño compacto
- ahorro energético
- fácil integración industrial
Comunicación industrial en variadores
Muchos variadores modernos permiten comunicación mediante:
- Modbus
- Ethernet/IP
- Profinet
- Profibus
Esto facilita integración con PLCs y sistemas SCADA.
Ejemplo práctico industrial
En una banda transportadora:
- el PLC envía una referencia de velocidad
- el variador ajusta frecuencia
- el motor cambia velocidad
- el sistema optimiza producción automáticamente
Errores comunes al usar variadores
- mala configuración del motor
- no usar protección eléctrica
- ventilación insuficiente
- cableado incorrecto
- ignorar interferencia electromagnética
Relación con otros dispositivos industriales
Los variadores de frecuencia suelen trabajar junto con:
- PLCs
- sensores industriales
- transmisores 4-20 mA
- motores eléctricos
- HMIs
- sistemas SCADA
También puedes complementar este tema con:
- Qué es la señal 4-20 mA y cómo funciona
- Sensor de presión: tipos y aplicaciones
- Qué es un PLC y cómo funciona
- Tipos de sensores más usados en la industria
Conclusión
El variador de frecuencia es uno de los dispositivos más importantes de la automatización industrial moderna.
Gracias a su capacidad para controlar velocidad y torque, permite optimizar procesos, ahorrar energía y mejorar el rendimiento de maquinaria industrial.
Comprender su funcionamiento es fundamental para cualquier técnico o ingeniero industrial.
FAQs
¿Qué hace un variador de frecuencia?
Controla la velocidad y torque de un motor eléctrico.
¿Cómo controla la velocidad?
Modificando la frecuencia eléctrica de salida.
¿Dónde se utilizan los variadores?
En bombas, ventiladores, bandas transportadoras y automatización industrial.
¿Cuál es la diferencia entre VFD y arrancador suave?
El VFD controla velocidad continuamente y el arrancador suave solo el arranque y paro.
