En la automatización industrial es común transmitir información desde sensores y transmisores hacia PLCs, pantallas HMI o sistemas de control.
Una de las señales más utilizadas para esta tarea es la señal 4-20 mA.
Aunque puede parecer complicada al principio, en realidad es un estándar muy práctico y confiable utilizado en miles de procesos industriales.
En este artículo aprenderás qué es la señal 4-20 mA, cómo funciona, cómo calcularla y por qué es tan utilizada en la industria.
Contenido
Qué significa la señal 4-20 mA
La señal 4-20 mA representa un rango de corriente utilizado para transmitir variables analógicas en automatización industrial.
El valor mínimo del proceso corresponde a 4 mA y el valor máximo a 20 mA.
Este estándar permite transmitir información de manera precisa y confiable en ambientes industriales.
Por ejemplo:
- 4 mA = valor mínimo
- 20 mA = valor máximo
Qué es la señal 4-20 mA
La señal 4-20 mA es un estándar de corriente utilizado para transmitir información analógica en sistemas industriales.
En pocas palabras:
Un dispositivo convierte una variable física, como presión o temperatura, en una corriente eléctrica entre 4 y 20 miliamperios.
Esto permite enviar información de manera precisa y confiable incluso a largas distancias.
Cómo funciona la señal 4-20 mA
El funcionamiento es bastante simple:
- Un sensor o transmisor mide una variable
- El dispositivo convierte esa medición en corriente
- La corriente viaja por el cable
- El PLC o controlador interpreta el valor
Ejemplo práctico:

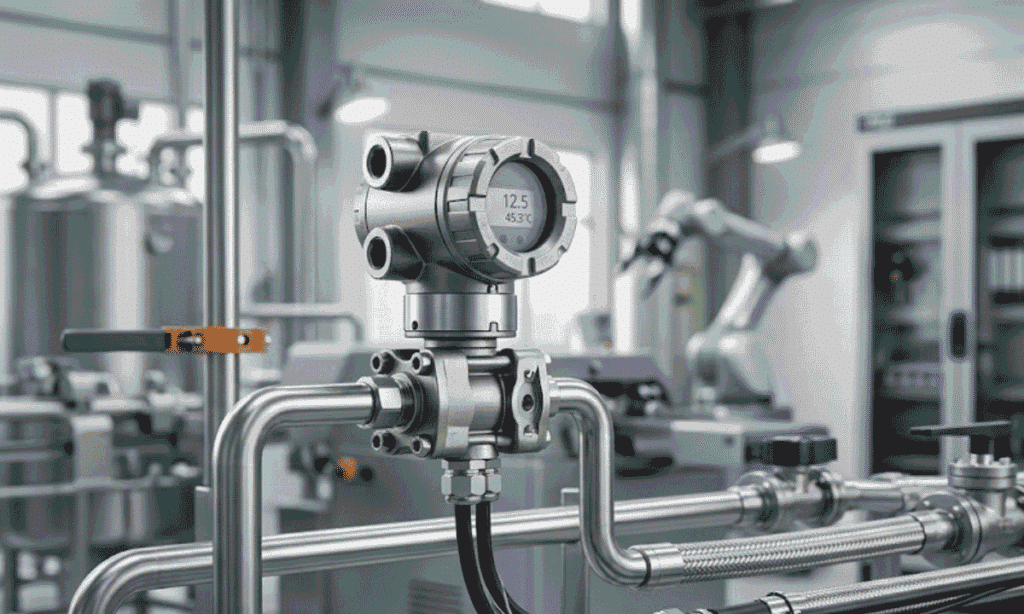

Un transmisor de presión configurado de 0 a 10 bar puede trabajar así:
- 4 mA = 0 bar
- 12 mA = 5 bar
- 20 mA = 10 bar
De esta manera el PLC puede conocer el valor exacto de presión.
Por qué se utiliza 4-20 mA en la industria
La señal 4-20 mA tiene varias ventajas importantes:
- alta inmunidad al ruido eléctrico
- permite largas distancias
- gran precisión
- estándar industrial ampliamente utilizado
Además, es más confiable que una señal de voltaje en ambientes industriales.
Por qué inicia en 4 mA y no en 0 mA
Esta es una de las dudas más comunes.
La señal inicia en 4 mA porque:
- permite detectar fallas en el cableado
- mantiene energizados algunos dispositivos
- facilita el diagnóstico de errores
Ejemplo:
- 0 mA puede indicar cable roto o falla
- 4 mA indica valor mínimo válido
Fórmula de conversión 4-20 mA
En automatización industrial es común convertir la señal 4-20 mA a valores reales de proceso.
La fórmula más utilizada es:
Valor real = ((mA – 4) / 16) × rango máximo
Ejemplo:
Si un transmisor trabaja de 0 a 100 °C:
- 4 mA = 0 °C
- 20 mA = 100 °C
Entonces:
12 mA = 50 °C
Esta fórmula es ampliamente utilizada en PLCs y sistemas SCADA.
Tabla de conversión básica 4-20 mA
| Corriente | Valor representado |
|---|---|
| 4 mA | 0% |
| 8 mA | 25% |
| 12 mA | 50% |
| 16 mA | 75% |
| 20 mA | 100% |
Dónde se usa la señal 4-20 mA
Este estándar se utiliza en:
- transmisores de presión
- sensores de temperatura
- control de nivel
- sistemas HVAC
- automatización industrial
Prácticamente cualquier variable industrial puede transmitirse usando 4-20 mA.
Ejemplos de señales 4-20 mA
Ejemplo de presión
- 4 mA = 0 bar
- 20 mA = 10 bar
Ejemplo de temperatura
- 4 mA = 0 °C
- 20 mA = 200 °C
Ejemplo de nivel
- 4 mA = tanque vacío
- 20 mA = tanque lleno
Cómo conectar una señal 4-20 mA a un PLC
La conexión típica es:
- Fuente de alimentación de 24V DC
- Transmisor industrial
- Entrada analógica del PLC
El PLC interpreta la corriente y la convierte en valores reales.
Por ejemplo:
- presión
- temperatura
- nivel
Ventajas de la señal 4-20 mA
- alta confiabilidad
- resistente a interferencias
- fácil integración industrial
- diagnóstico de fallas
Desventajas
- requiere configuración
- necesita entradas analógicas
- menor velocidad comparada con protocolos digitales
Diferencia entre 4-20 mA y 0-10 V
Ambas son señales analógicas, pero tienen diferencias importantes.
4-20 mA
- mejor para largas distancias
- más resistente al ruido
- estándar industrial
0-10 V
- más simple
- común en aplicaciones pequeñas
- más sensible a interferencias
En industria pesada, 4-20 mA suele ser la mejor opción.
Tabla comparativa: 4-20 mA vs 0-10 V
| Característica | 4-20 mA | 0-10 V |
|---|---|---|
| Tipo de señal | Corriente | Voltaje |
| Resistencia al ruido | Alta | Media |
| Distancias largas | Excelente | Limitada |
| Diagnóstico de fallas | Sí | No |
| Uso industrial | Muy común | Moderado |
| Precisión industrial | Alta | Media |
Ejemplo práctico real
En un tanque industrial:
- un transmisor mide el nivel
- el transmisor envía 4-20 mA
- el PLC interpreta el nivel
- el sistema activa o desactiva bombas automáticamente
Este tipo de control es muy común en automatización industrial.
Modelos comerciales más utilizados
Siemens SITRANS P
Características principales
- alta precisión
- salida 4-20 mA
- uso industrial continuo
- excelente confiabilidad
Rosemount 3051
Características principales
- muy utilizado en procesos industriales
- alta estabilidad
- diagnóstico avanzado
- comunicación industrial
WIKA A-10
Características principales
- compacto
- económico
- ideal para automatización
- salida analógica industrial
IFM Electronic PN Series
Características principales
- pantalla integrada
- configuración sencilla
- señal 4-20 mA
- protección industrial IP67
Relación con otros dispositivos industriales
La señal 4-20 mA suele utilizarse junto con:
- transmisores de presión
- PT100
- termopares
- PLCs
- sistemas SCADA
También es muy utilizada en sistemas de monitoreo y control de procesos.
También puedes complementar este tema con:
- Transmisor de presión: qué es y cómo funciona
- PT100: qué es y cómo funciona
- Termopar vs PT100
- Tipos de sensores más usados en la industria
Errores comunes al trabajar con 4-20 mA
- usar alimentación incorrecta
- conectar mal la polaridad
- no configurar el PLC
- seleccionar mal el rango del transmisor
Conclusión
La señal 4-20 mA es uno de los estándares más importantes de la automatización industrial.
Su confiabilidad y facilidad de integración la convierten en la opción ideal para transmitir variables industriales.
Comprender cómo funciona es fundamental para cualquier persona que trabaje con sensores, transmisores o PLCs.
FAQs
¿Qué significa 4-20 mA?
Es una señal analógica de corriente utilizada para transmitir información industrial.
¿Por qué inicia en 4 mA?
Para detectar fallas y mejorar la confiabilidad del sistema.
¿Qué dispositivos usan 4-20 mA?
Transmisores, sensores y sistemas de automatización industrial.
¿Cómo calcular una señal 4-20 mA?
Se utiliza una fórmula de conversión basada en el rango de trabajo del transmisor.
¿Qué es mejor, 4-20 mA o 0-10 V?
Depende de la aplicación, pero 4-20 mA es más robusto para industria.
