El ajuste correcto de un guardamotor es fundamental para proteger un motor eléctrico contra sobrecargas y fallas. Un mal ajuste puede provocar disparos innecesarios o, peor aún, que el motor se dañe sin protección.
En este artículo aprenderás cómo ajustar correctamente un guardamotor paso a paso, usando un ejemplo real de un motor industrial de 3 kW, 440 V y 10.6 A.
¿A qué intensidad se debe ajustar un guardamotor?

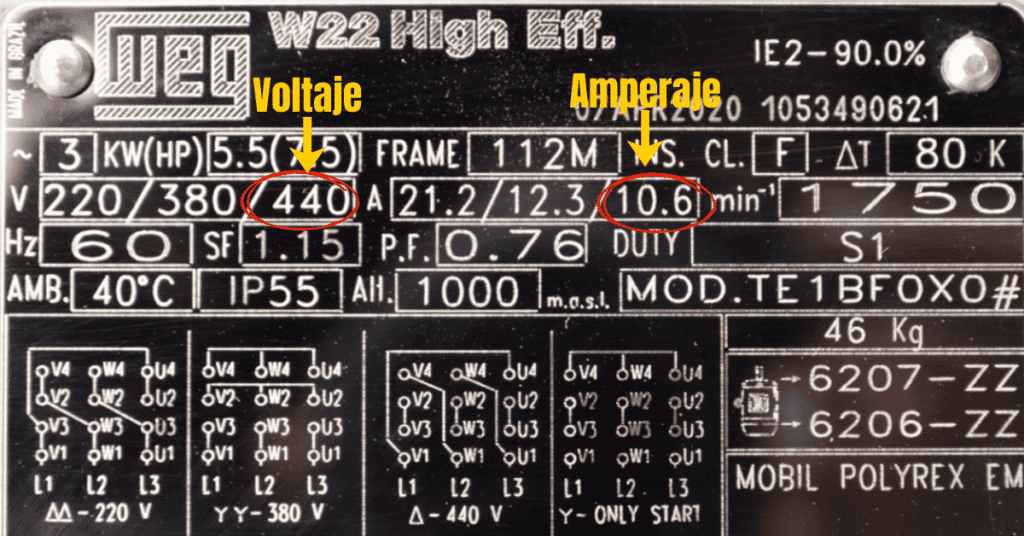

Antes de tocar el dial del guardamotor, lo primero y más importante es revisar la placa de características del motor.
En la placa del motor encontrarás datos clave como:
Voltaje nominal (V)
Potencia (kW o HP)
Corriente nominal (A)
Tipo de conexión
Frecuencia (Hz)
El dato más importante para el ajuste del guardamotor es la corriente nominal (A).
Nunca ajustes un guardamotor sin revisar la placa del motor.
👉Articulo Recomendado:
Como leer la Placa de Datos de un Motor Trifásico
Ejemplo práctico: ajuste de guardamotor trifásico
Datos del motor (según placa):
Potencia: 3 kW
Voltaje: 440 V
Corriente nominal: 10.6 A
Paso 2: Verifica el rango del guardamotor
Antes de ajustar, asegúrate de que el guardamotor cubra el amperaje del motor.
Ejemplos de rangos adecuados para este caso:
-
9-14 A
-
8-12 A
Un guardamotor fuera de rango no protege correctamente

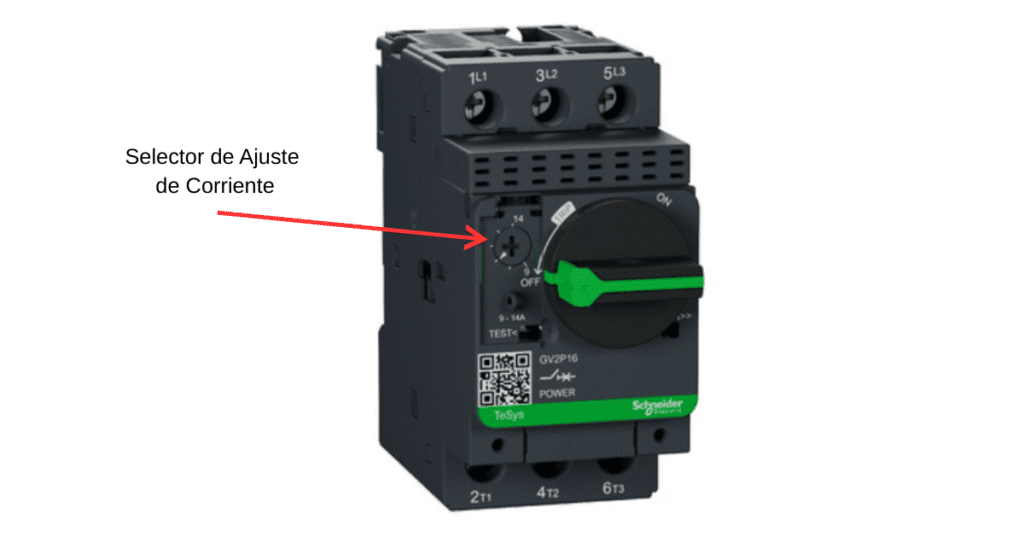

Paso 3: Identifica el dial de ajuste de corriente
El guardamotor cuenta con un dial graduado en amperes (A).
Ese dial define la corriente a la cual actuará la protección térmica.
Paso 4: Ajusta el valor según la placa del motor
Con un destornillador:
Gira el dial hasta 10.6 A
Si no hay decimales, ajusta al valor inmediatamente inferior o más cercano
Nunca ajustes por encima del valor de placa.
Paso 5: Considera la carga real del motor
Después del ajuste:
Observa el funcionamiento normal
Verifica que no exista sobrecarga mecánica
Revisa vibraciones, roces o bloqueos
Si el motor consume más corriente de la nominal, el problema no es el guardamotor, sino la carga.
Errores comunes al ajustar un guardamotor
No revisar la placa del motor Ajustarlo por encima del amperaje nominal Ajustarlo “al tanteo” Usar un guardamotor fuera de rango Confundir corriente nominal con corriente de arranque
Qué pasa si el guardamotor está mal ajustado
Ajuste demasiado alto
El motor se sobrecalienta
Daño en el bobinado
Pérdida total de protección
Ajuste demasiado bajo
Disparos frecuentes
Paros innecesarios
Falsas fallas
Cada cuánto revisar el ajuste del guardamotor
Se recomienda verificar el ajuste cuando:
Se cambia el motor
Se modifica la carga mecánica
Se presenta una falla
Durante mantenimientos preventivos
Conclusión
Para regular correctamente un guardamotor:
Revisa siempre la placa del motor
Ajusta el dial exactamente a la corriente nominal
Usa un guardamotor dentro del rango adecuado
Un ajuste correcto protege el motor, evita fallas y prolonga su vida útil.
