Los sensores inductivos son dispositivos esenciales en la automatización industrial, utilizados para detectar objetos metálicos sin contacto físico. Su alta confiabilidad, precisión y resistencia a ambientes severos los convierten en uno de los sensores más empleados en maquinaria, líneas de producción y sistemas de control.
Existen múltiples tipos de sensores inductivos, diferenciados principalmente por su forma física, distancia de detección, tipo de montaje, salida eléctrica y aplicaciones específicas. Elegir el sensor adecuado es fundamental para garantizar un funcionamiento seguro, preciso y duradero del sistema automatizado.
Estos sensores se utilizan en tareas como conteo de piezas, detección de posición, control de velocidad, seguridad de maquinaria y supervisión de procesos. Su capacidad para operar en condiciones de polvo, vibración, aceite o humedad los hace ideales para entornos industriales exigentes.
Comprender los diferentes tipos de sensores inductivos permite a técnicos, ingenieros y estudiantes seleccionar correctamente el dispositivo según la necesidad del proceso y evitar fallas por mala aplicación.
Contenido
Tipos de sensores inductivos por forma
Los sensores inductivos se clasifican principalmente por su diseño mecánico, lo cual influye directamente en su instalación, alcance y aplicación. Las formas más comunes en la industria son cilíndricas, rectangulares, de ranura y versiones especiales de largo alcance.
Cada diseño está optimizado para un tipo específico de montaje y entorno de trabajo. La elección correcta depende del espacio disponible, la distancia de detección requerida y la naturaleza del proceso.

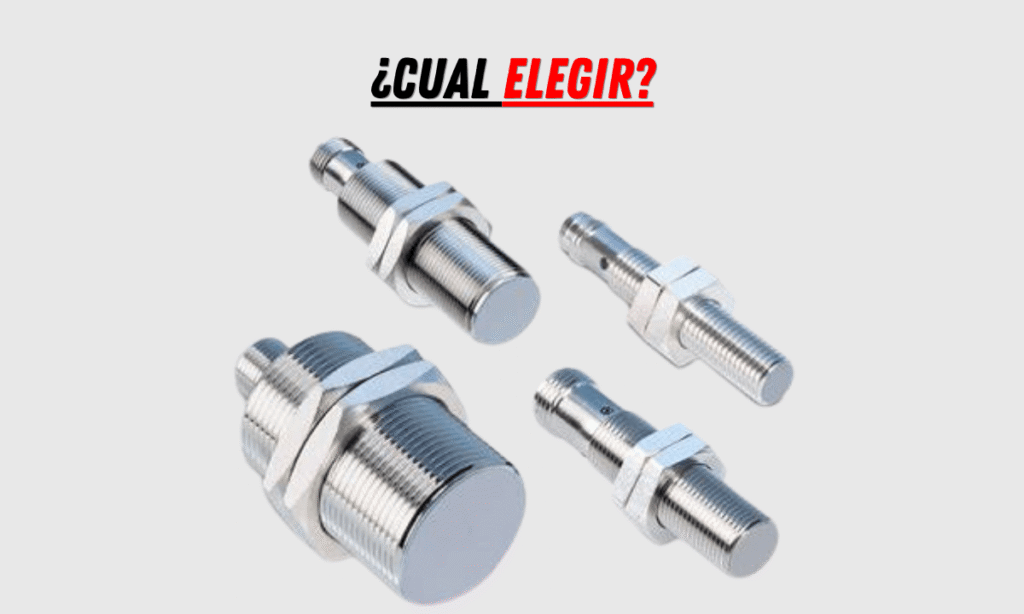

Sensores inductivos cilíndricos
Son los más utilizados en automatización industrial debido a su facilidad de montaje y versatilidad. Suelen fabricarse en tamaños estandarizados como M8, M12, M18 y M30.
Características principales:
Montaje mediante rosca y tuercas
Alta resistencia mecánica
Buena protección contra polvo y humedad
Amplia disponibilidad en diferentes alcances
Ejemplos de modelos industriales:
Omron — E2E-X5ME1 (M12)
SICK — IME12-04BPSZC0S
Pepperl+Fuchs — NBB5-18GM50-E2
Aplicaciones típicas:
Detección de piezas metálicas
Finales de carrera sin contacto
Conteo de objetos
Control de posición
Sensores inductivos rectangulares
Diseñados para aplicaciones donde el montaje cilíndrico no es práctico. Se instalan mediante tornillos y ofrecen mayor área de detección frontal.
Ventajas:
Adecuados para superficies planas
Mayor robustez estructural
Fácil alineación en maquinaria
Buena distancia de detección
Modelos comunes:
Turck — BI10U-Q20-AP6X2
Balluff — BES Q40KFU-PSC20B-S04G
Aplicaciones:
Líneas de ensamblaje
Transportadores
Equipos pesados
Sistemas con vibración
Sensores inductivos tipo ranura o horquilla
Estos sensores poseen una abertura por donde pasa el objeto metálico. La detección ocurre cuando el objeto interrumpe el campo magnético dentro de la ranura.
Características:
Alta precisión
Ideal para objetos pequeños
Muy usados en conteo rápido
Excelente repetibilidad
Ejemplo representativo:
Pepperl+Fuchs Mod: SJ3,5-N-Y70190660
Aplicaciones:
Conteo de láminas metálicas
Detección de engranes
Control de velocidad
Sistemas de posicionamiento
Sensores inductivos de largo alcance
Diseñados para detectar objetos a distancias mayores que los sensores estándar. Utilizan tecnología optimizada para ampliar el campo de detección.
Ventajas:
Mayor margen de seguridad
Permiten montaje más alejado
Útiles en maquinaria grande
Ejemplos:
Turck — Serie NI50U (50mm Detección)
Aplicaciones:
Industria pesada
Minería
Manejo de materiales
Equipos de gran tamaño
Sensores inductivos embebidos y no embebidos
Embebidos (flush)
Se pueden montar al ras de superficies metálicas sin afectar su funcionamiento.
Características:
Campo de detección frontal
Menor distancia de detección
Instalación protegida
No embebidos (non-flush)
Requieren espacio libre alrededor del sensor para operar correctamente.
Características:
Mayor distancia de detección
Campo magnético más amplio
Sensibles a interferencias cercanas
Aplicaciones industriales más comunes
Los sensores inductivos se utilizan ampliamente en automatización:
Conteo de piezas metálicas
Detección de posición
Sistemas de seguridad
Control de cilindros neumáticos
Supervisión de movimiento
Automatización de líneas de producción
Control de maquinaria CNC
Su fiabilidad los hace indispensables en entornos industriales severos.
Ventajas y desventajas
Ventajas
No requieren contacto físico
Alta durabilidad
Inmunidad a polvo y aceite
Alta velocidad de respuesta
Bajo mantenimiento
Desventajas
Solo detectan metales
Alcance limitado
Sensibles al tipo de metal
Requieren correcta alineación
Errores comunes de selección
Elegir un alcance insuficiente
No considerar el tipo de montaje
Instalar un sensor no embebido en superficie metálica
No verificar tipo de salida (PNP/NPN)
Ignorar condiciones ambientales
Estos errores pueden provocar fallas de detección o funcionamiento inestable.
Ejemplo práctico
En una banda transportadora de piezas metálicas, se instala un sensor inductivo cilíndrico M18 para contar productos que pasan por un punto específico. Cada detección envía una señal a un PLC, que registra la producción y activa alarmas si se detectan anomalías.
Este tipo de aplicación es extremadamente común en procesos automatizados.
Preguntas frecuentes (FAQ)
¿Todos los sensores inductivos detectan cualquier metal?
Sí, pero la distancia de detección varía según el tipo de metal.
¿Se pueden usar en ambientes húmedos?
Sí, siempre que cuenten con protección adecuada.
¿Cuál es el tipo más utilizado?
Los cilíndricos roscados son los más comunes.
¿Requieren mantenimiento?
Generalmente no, salvo limpieza ocasional.
