En la industria es fundamental medir la temperatura de manera precisa, especialmente en procesos como hornos, calderas o maquinaria.
Para lograrlo, existen diferentes sensores de temperatura, y uno de los más utilizados es el termopar.
En este artículo aprenderás qué es un termopar, cómo funciona y para qué sirve, con una explicación clara y fácil de entender.
Contenido:
Qué es un termopar

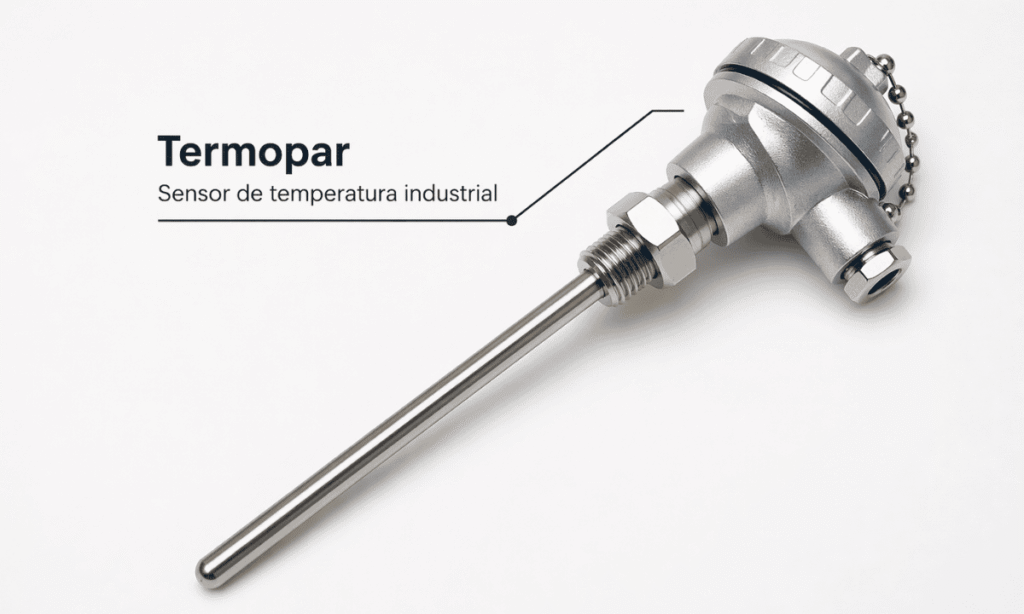

Un termopar es un sensor de temperatura formado por la unión de dos metales diferentes.
Cuando esta unión se somete a una diferencia de temperatura, se genera un pequeño voltaje eléctrico.
En pocas palabras:
Un termopar convierte temperatura en voltaje.
Cómo funciona un termopar

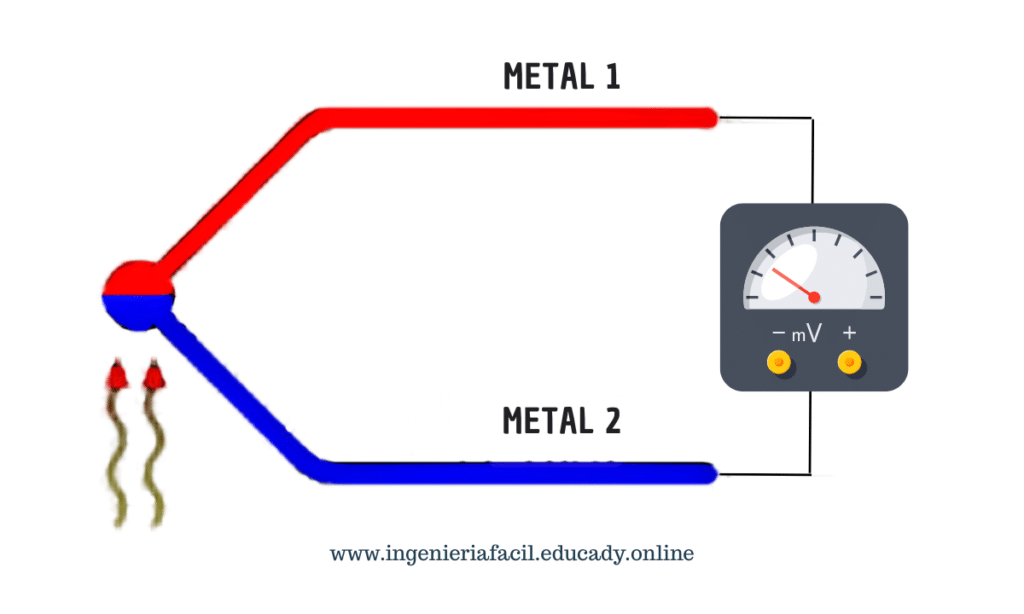

El funcionamiento del termopar se basa en un principio físico conocido como efecto termoeléctrico.
Proceso básico
- Se unen dos metales distintos
- Se genera una unión (punto caliente)
- Al aplicar calor, se produce un voltaje
- Ese voltaje se mide
- Se convierte en temperatura
Este fenómeno permite medir temperatura sin necesidad de partes móviles.
Cuánto voltaje genera un termopar
El voltaje que genera un termopar es muy pequeño y se mide en milivoltios (mV).
Por ejemplo, un termopar tipo K puede generar aproximadamente:
- 0 mV a 0 °C
- ~4 mV a 100 °C
- ~41 mV a 1000 °C
Esto significa que:
a mayor temperatura, mayor voltaje generado.
Debido a que la señal es muy pequeña, normalmente se requiere un controlador o amplificador para poder interpretarla correctamente.
Dónde se utilizan los termopares
Los termopares se utilizan ampliamente en la industria:
- hornos industriales
- calderas
- motores
- procesos de manufactura
- sistemas de control de temperatura
Ventajas del termopar
- soporta altas temperaturas
- respuesta rápida
- resistente en ambientes industriales
- bajo costo
Diferencia con otros sensores
Existen otros sensores de temperatura como:
- RTD (mayor precisión)
- termistores (uso electrónico)
Pero el termopar destaca por su resistencia y capacidad de trabajar en condiciones extremas.
Relación con otros sensores industriales
El termopar forma parte de los sensores más utilizados en la industria, junto con otros dispositivos como:
Si quieres ver el panorama completo, revisa el artículo de tipos de sensores más usados en la industria.
Cómo se usa un termopar en la práctica
En una aplicación real, el termopar se coloca en el punto donde se desea medir la temperatura.
Por ejemplo, en un horno industrial, el termopar detecta el calor y envía una señal a un controlador para regular el proceso.
Errores comunes al usar un termopar
- mala conexión de los cables
- interferencia eléctrica
- selección incorrecta del tipo de termopar
- instalación en lugar inadecuado
Conclusión
El termopar es uno de los sensores más importantes en la industria, ya que permite medir temperatura de forma rápida, resistente y confiable.
Comprender cómo funciona te ayudará a aplicar correctamente este sensor en sistemas reales y mejorar procesos industriales.
