En la automatización industrial es muy común detectar objetos sin necesidad de contacto físico. Para lograr esto, se utilizan dispositivos capaces de identificar la presencia de objetos mediante diferentes tecnologías.
Uno de los más utilizados es el sensor fotoeléctrico, ya que permite detectar objetos de forma rápida, precisa y sin contacto.
Si estás iniciando en el mundo de la electrónica o la automatización, entender cómo funciona este sensor te ayudará a comprender muchos sistemas industriales modernos.
Contenido
Qué es un sensor fotoeléctrico
Un sensor fotoeléctrico es un dispositivo electrónico que detecta la presencia o ausencia de un objeto mediante un haz de luz.
Este sensor emite luz (infrarroja o visible) y analiza cómo cambia esa luz cuando un objeto pasa frente a él.
En pocas palabras:
Detecta objetos utilizando luz, sin necesidad de tocarlos.
Cómo funciona un sensor fotoeléctrico
El funcionamiento de un sensor fotoeléctrico se basa en tres elementos principales:
- emisor de luz
- receptor
- circuito electrónico de control
Proceso de funcionamiento
- El sensor emite un haz de luz
- La luz se dirige hacia un objeto o reflector
- Cuando un objeto interfiere con el haz
- El receptor detecta el cambio
- El sensor genera una señal de salida
Este proceso ocurre en milisegundos, lo que lo hace ideal para aplicaciones industriales.
Tipos de sensores fotoeléctricos
Existen diferentes tipos de sensores fotoeléctricos según su forma de detección.

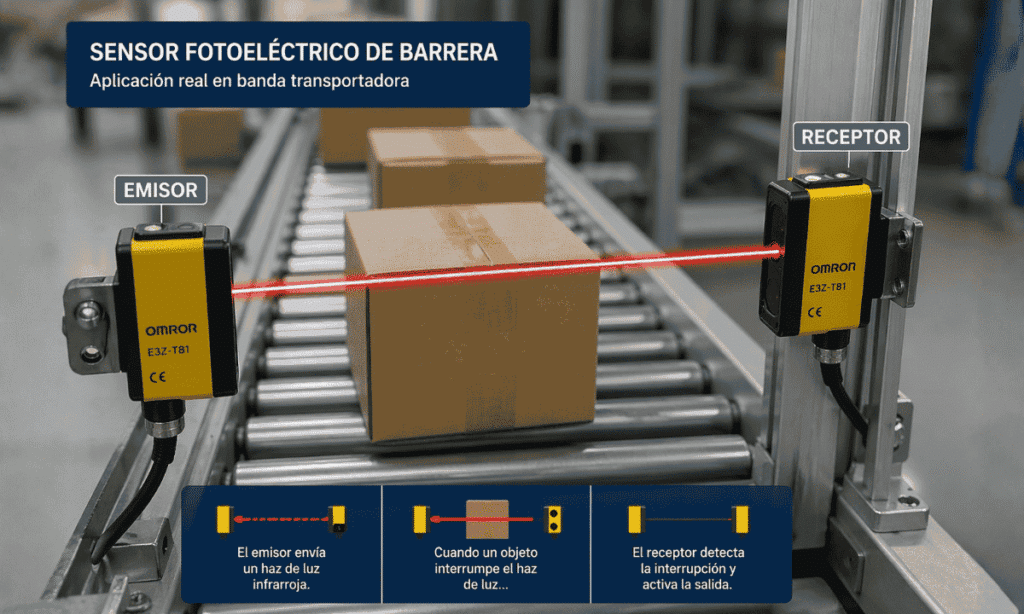

Sensor de barrera (emisor-receptor)
- Emisor y receptor están separados
- Detecta cuando el objeto interrumpe el haz
Es el más preciso y se usa en largas distancias.

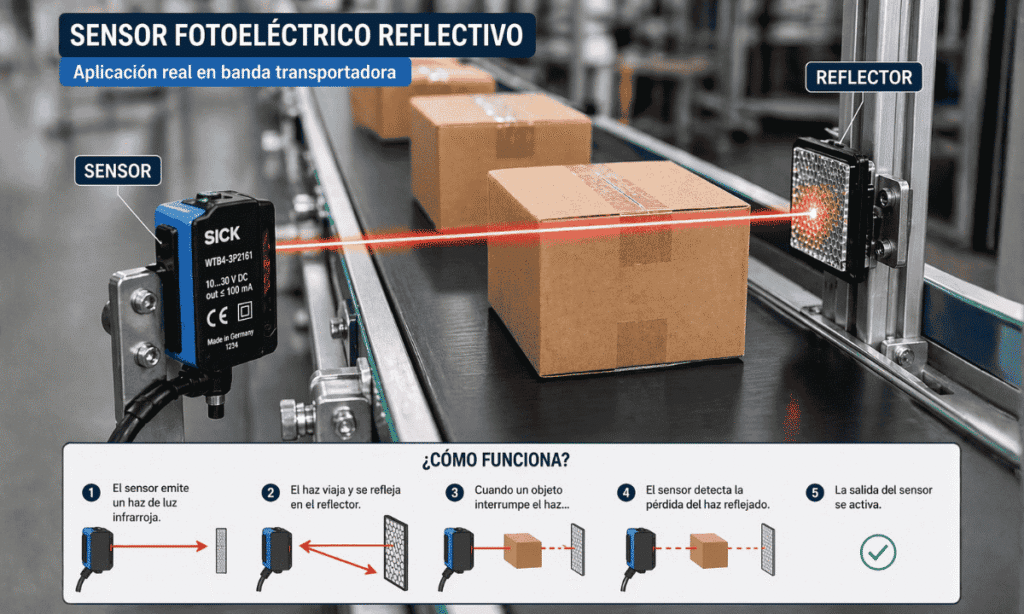

Sensor reflectivo
- Emisor y receptor en el mismo dispositivo
- Utiliza un reflector
Detecta cuando el haz se interrumpe

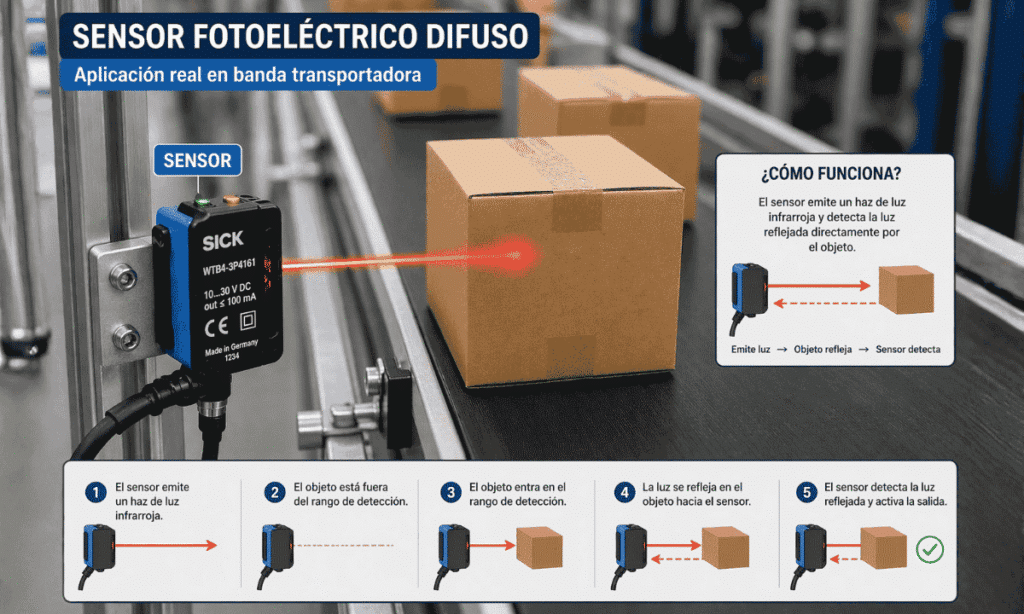

Sensor difuso
- Detecta la luz reflejada directamente por el objeto
👉 No necesita reflector
Aplicaciones del sensor fotoeléctrico
Los sensores fotoeléctricos se utilizan ampliamente en la industria:
- conteo de piezas en bandas transportadoras
- sistemas de empaquetado
- detección de objetos en líneas de producción
- control de acceso
- automatización de procesos
Ventajas del sensor fotoeléctrico
- detección sin contacto
- alta velocidad de respuesta
- buena precisión
- versatilidad en diferentes aplicaciones
Diferencia con otros sensores
En automatización existen varios tipos de sensores, cada uno con funciones específicas.
Por ejemplo:
- Un sensor inductivo detecta únicamente metales
- Un sensor capacitivo puede detectar materiales como plástico o líquidos
- Un sensor fotoeléctrico detecta objetos mediante luz
👉 Si quieres entender mejor estas diferencias, puedes ver:
- el artículo de sensor inductivo y cómo funciona
- y el de sensor capacitivo y cómo funciona
Cómo elegir un sensor fotoeléctrico
Para seleccionar el sensor adecuado debes considerar:
Distancia de detección
Depende del tipo de sensor (barrera, reflectivo o difuso).
Tipo de objeto
El color, tamaño y material pueden afectar la detección.
Condiciones del ambiente
Polvo, humedad o luz externa pueden influir en el funcionamiento.
Ejemplo práctico

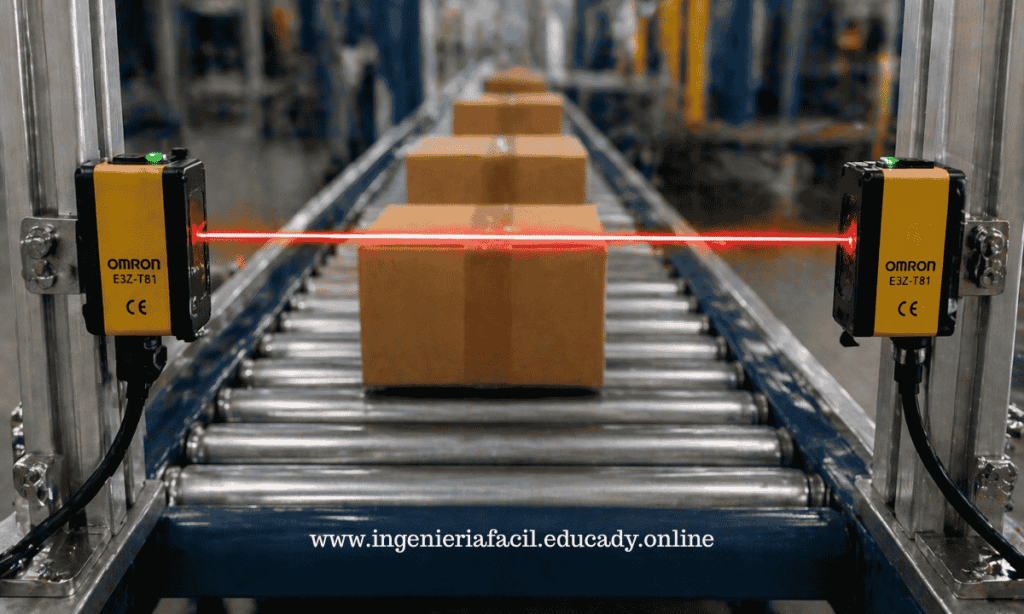

En una banda transportadora, un sensor fotoeléctrico puede detectar el paso de cajas para contarlas automáticamente o activar otro proceso.
Este tipo de aplicación es muy común en sistemas automatizados.
Relación con otros sistemas de control
Los sensores fotoeléctricos suelen trabajar junto con otros dispositivos como relevadores y sistemas de control.
👉 Por ejemplo, la señal de un sensor puede activar un circuito mediante un relevador.
Si no tienes claro este concepto, puedes ver:
Conclusión
El sensor fotoeléctrico es un componente fundamental en la automatización industrial, ya que permite detectar objetos de forma rápida, precisa y sin contacto físico.
Gracias a su versatilidad, se utiliza en una gran variedad de aplicaciones, desde sistemas simples hasta procesos industriales complejos.
Comprender su funcionamiento te ayudará a diseñar y entender mejor sistemas automatizados.
