Los fusibles son dispositivos de protección eléctrica diseñados para evitar daños en los circuitos cuando ocurre una sobrecarga o un cortocircuito.
Cuando un fusible se quema, el circuito se abre y la corriente eléctrica deja de circular, lo que provoca que el equipo o sistema deje de funcionar.
Por esta razón, saber cómo identificar si un fusible está quemado es una habilidad básica en electricidad y electrónica.
En este artículo aprenderás cómo revisar un fusible paso a paso, utilizando inspección visual o un multímetro
También te puede interesar:
Que es un fusible y para qué sirve
Contenido
Qué pasa cuando un fusible se quema
Un fusible contiene un filamento metálico calibrado que se funde cuando la corriente eléctrica supera el valor para el cual fue diseñado.
Cuando esto ocurre:
el filamento interno se derrite
el circuito se abre
la corriente deja de circular
Esto protege los cables y los equipos eléctricos contra daños mayores.
Los fusibles suelen quemarse por:
sobrecargas eléctricas
cortocircuitos
fallas en los equipos conectados
Cómo saber si un fusible está quemado
Existen dos formas principales de comprobar si un fusible está dañado:
inspección visual
medición con multímetro
Revisar el fusible visualmente
Algunos fusibles permiten identificar fácilmente si están quemados.
Fusibles de vidrio
En los fusibles de vidrio es posible observar el filamento interno.
Un fusible está quemado cuando:
el filamento está roto
el vidrio tiene manchas oscuras
el filamento aparece derretido
Si el filamento se ve completo y sin daños, el fusible probablemente sigue funcionando.

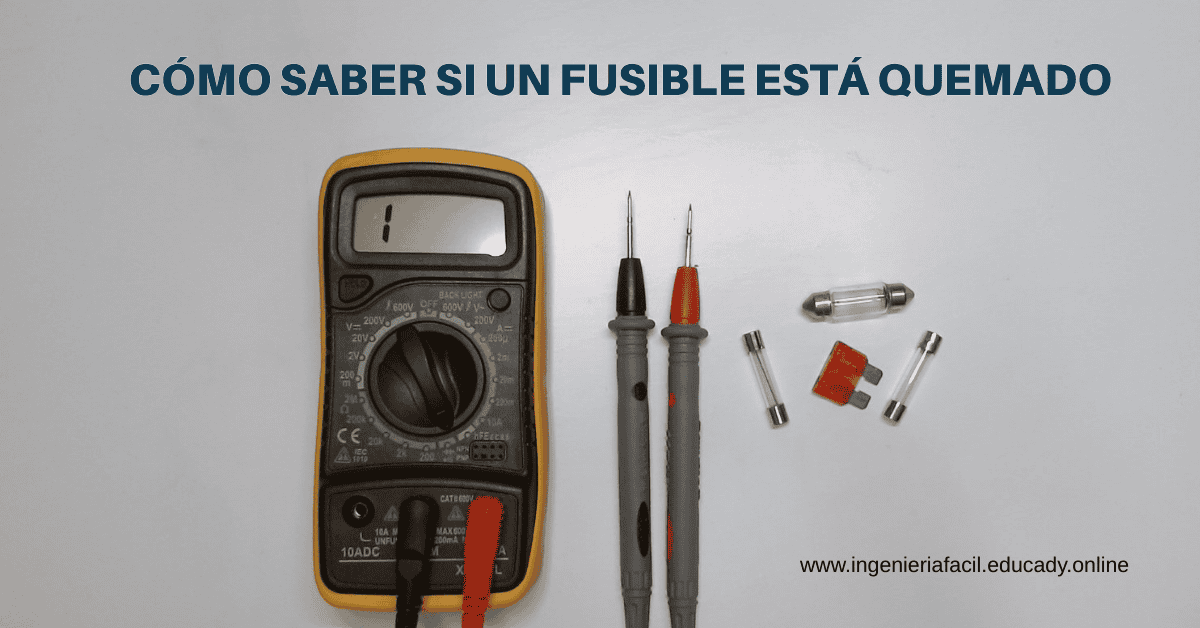

Cómo medir un fusible con un multímetro
La forma más confiable de comprobar un fusible es utilizando un multímetro digital.

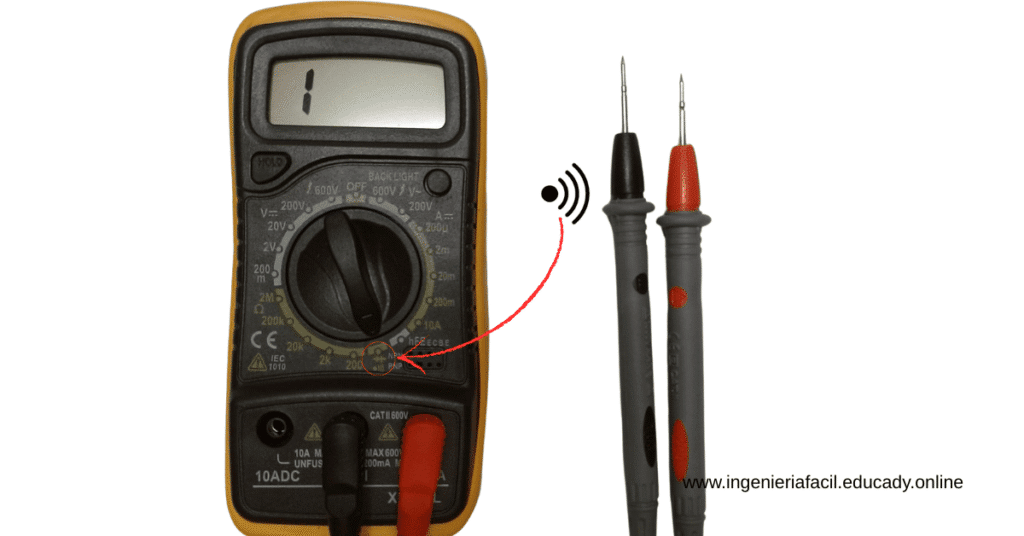

Paso 1 — Configurar el multímetro
Coloca el multímetro en:
modo continuidad
o modo resistencia (ohmios)
Paso 2 — Colocar las puntas del multímetro
Coloca una punta del multímetro en cada terminal del fusible.
No importa la polaridad en esta medición.

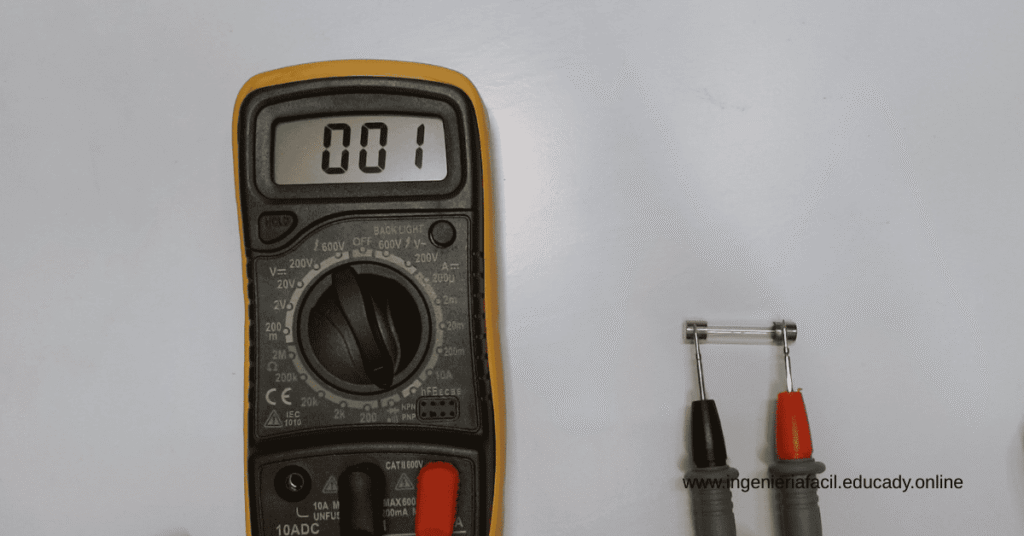

Paso 3 — Interpretar la medición
Si el fusible está en buen estado:
-
el multímetro marcará continuidad
-
o mostrará una resistencia muy baja
Si el fusible está quemado:
-
el multímetro no marcará continuidad
-
o mostrará resistencia infinita
Esto significa que el circuito interno del fusible está abierto.
Qué hacer si un fusible está quemado
Si un fusible está dañado, debe reemplazarse por uno del mismo tipo y amperaje.
Nunca se debe instalar un fusible con mayor capacidad, ya que esto podría provocar daños en el circuito o en los equipos eléctricos.
También es recomendable identificar y corregir la causa de la falla, ya que una sobrecarga o un cortocircuito pueden volver a quemar el fusible.
Dónde se utilizan los fusibles
Los fusibles se utilizan en una gran variedad de aplicaciones eléctricas, por ejemplo:
-
electrodomésticos
-
automóviles
-
fuentes de alimentación
-
equipos electrónicos
-
tableros eléctricos
Gracias a su funcionamiento simple, los fusibles siguen siendo uno de los métodos de protección eléctrica más utilizados.
Conclusión
Saber cómo identificar si un fusible está quemado es una tarea sencilla que puede realizarse mediante una inspección visual o utilizando un multímetro.
Cuando el fusible se funde, el circuito se abre y deja de circular corriente eléctrica, lo que protege los equipos contra daños mayores.
Si un fusible está dañado, siempre debe reemplazarse por uno del mismo tipo y capacidad, garantizando así la protección adecuada del circuito.
