Un fusible es uno de los dispositivos de protección eléctrica más utilizados en circuitos eléctricos y electrónicos. Su función principal es proteger cables, equipos y dispositivos cuando ocurre una sobrecorriente o un cortocircuito.
Aunque es un componente muy sencillo, el fusible cumple un papel fundamental en la seguridad de los sistemas eléctricos, ya que evita daños en los equipos y reduce el riesgo de fallas graves.
En este artículo aprenderás qué es un fusible, para qué sirve, cómo funciona y cuáles son sus principales tipos, además de entender cómo se utiliza en diferentes aplicaciones eléctricas.
Contenido
Qué es un fusible
Un fusible es un dispositivo de protección eléctrica diseñado para proteger un circuito contra sobrecorrientes o cortocircuitos.
Su funcionamiento es muy simple: dentro del fusible existe un filamento metálico calibrado que se derrite cuando la corriente eléctrica supera el valor permitido.
Cuando el filamento se funde, el circuito se abre automáticamente, evitando daños en cables, equipos eléctricos o dispositivos electrónicos.
Por esta razón, los fusibles son uno de los métodos de protección eléctrica más utilizados en sistemas eléctricos y electrónicos.
También te puede interesar:
👉Tipos de fusibles eléctricos: cuáles existen y para qué sirve cada uno
👉Cómo saber si un fusible está quemado
Para qué sirve un fusible
Un fusible sirve para proteger los circuitos eléctricos y los equipos conectados cuando ocurre una sobrecorriente o un cortocircuito.
Cuando la corriente eléctrica supera el valor nominal del fusible, el filamento interno se funde y interrumpe el paso de la corriente, evitando daños en el sistema eléctrico.
Los fusibles se utilizan en muchas aplicaciones, por ejemplo:
electrodomésticos
automóviles
fuentes de alimentación
tableros eléctricos
equipos electrónicos
Gracias a esta función de protección, los fusibles ayudan a evitar daños en los equipos y reducir el riesgo de fallas eléctricas o incendios.
Cómo funciona un fusible
El funcionamiento de un fusible se basa en el calentamiento de un conductor cuando circula corriente eléctrica.
Funcionamiento básico
La corriente eléctrica circula normalmente a través del fusible.
Si la corriente supera el valor permitido, el filamento comienza a calentarse.
Cuando la temperatura del filamento supera su límite, el metal se funde.
El circuito se abre y deja de circular corriente.
De esta forma el fusible protege el circuito eléctrico antes de que ocurra un daño mayor.
Partes de un fusible
Aunque existen diferentes tipos de fusibles, la mayoría está compuesta por las siguientes partes.
Elemento fusible
Es el filamento metálico que se funde cuando la corriente es mayor al valor nominal del fusible.
Cuerpo del fusible
Es la carcasa que protege el filamento. Puede estar fabricada de vidrio, cerámica o plástico.
Terminales
Son los contactos metálicos que permiten instalar el fusible dentro del circuito eléctrico.

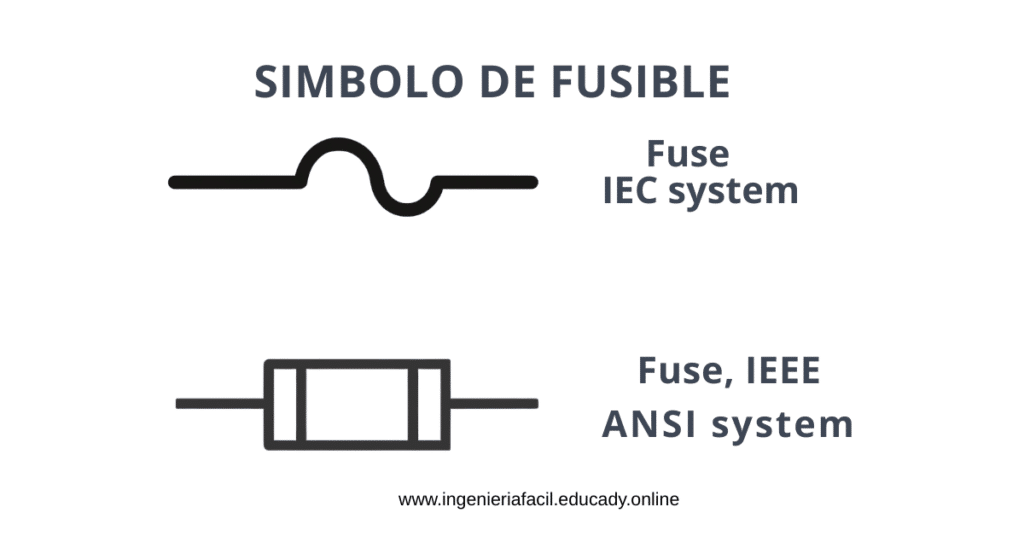

Símbolo del fusible en diagramas eléctricos
En los diagramas eléctricos, el fusible se representa mediante un símbolo eléctrico que indica el punto donde se encuentra el dispositivo de protección dentro del circuito.
El símbolo del fusible puede variar ligeramente dependiendo de la norma utilizada, pero generalmente se representa como una línea con un pequeño rectángulo o una forma que indica el elemento fusible.
Este símbolo se utiliza en:
diagramas eléctricos
planos de instalaciones eléctricas
esquemas electrónicos
diagramas industriales
El fusible normalmente se coloca en serie con el circuito, de modo que toda la corriente que alimenta la carga pase a través de él.
De esta forma, si ocurre una sobrecorriente o un cortocircuito, el fusible se funde y abre el circuito, protegiendo los conductores y los equipos conectados.
Comprender el símbolo del fusible es importante para poder interpretar correctamente diagramas eléctricos y electrónicos.
Tipos de fusibles
Existen diferentes tipos de fusibles dependiendo de su aplicación y diseño.

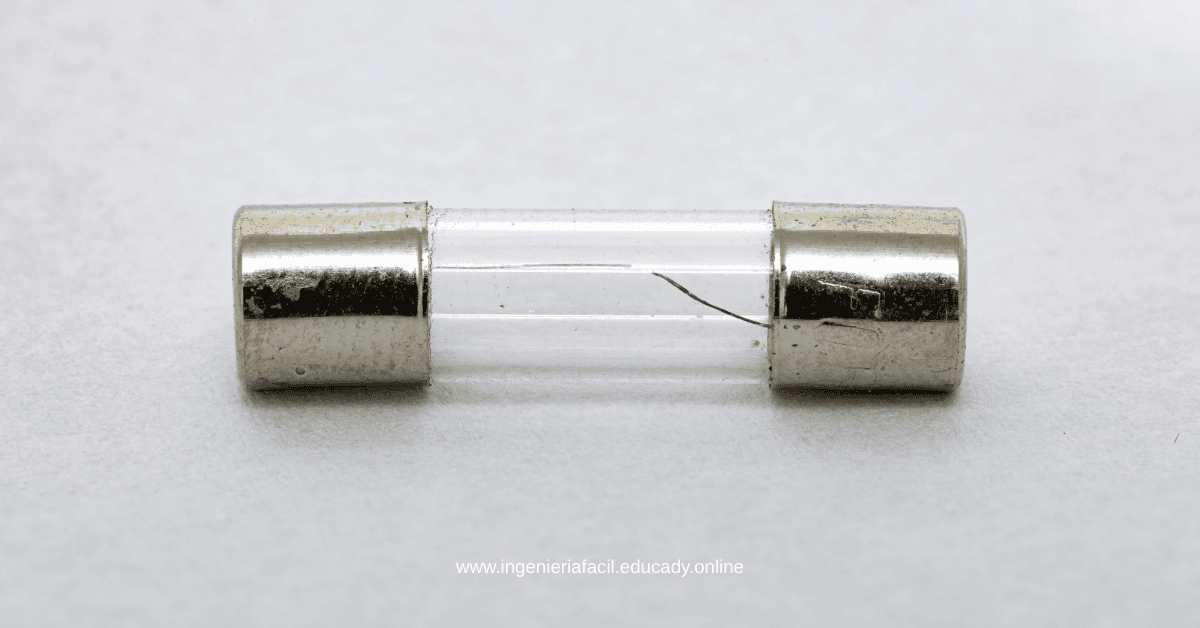

Fusibles de vidrio
Son muy comunes en equipos electrónicos y electrodomésticos. Su carcasa transparente permite ver fácilmente si el filamento está quemado.
Fusibles automotrices
Se utilizan en vehículos para proteger sistemas eléctricos como luces, radio, ventiladores y otros dispositivos.
Generalmente tienen un diseño plano y colores que indican su capacidad de corriente.
También te puede interesar:
👉Fusible Automotriz: Colores y Amperaje (Tabla Completa)
Fusibles industriales
Se utilizan en tableros eléctricos y sistemas de potencia para proteger motores, transformadores y equipos industriales.
Diferencia entre fusible y breaker
Tanto los fusibles como los interruptores automáticos (breakers) protegen los circuitos eléctricos contra sobrecorrientes.
Sin embargo, existe una diferencia importante entre ellos.
Un fusible se funde cuando ocurre una falla y debe reemplazarse.
Un breaker se dispara automáticamente y puede volver a activarse después de corregir la falla.
Ambos dispositivos cumplen la misma función de protección, pero se utilizan en diferentes aplicaciones.
Conclusión
Un fusible es un dispositivo de protección eléctrica que evita daños en los circuitos cuando ocurre una sobrecorriente o un cortocircuito.
Su funcionamiento se basa en un filamento metálico que se funde cuando la corriente supera el valor permitido, interrumpiendo el paso de la electricidad.
Gracias a su simplicidad y confiabilidad, los fusibles se utilizan en equipos electrónicos, sistemas automotrices, electrodomésticos y aplicaciones industriales.
Comprender qué es un fusible y para qué sirve es fundamental para cualquier persona que trabaje con electricidad o electrónica.
