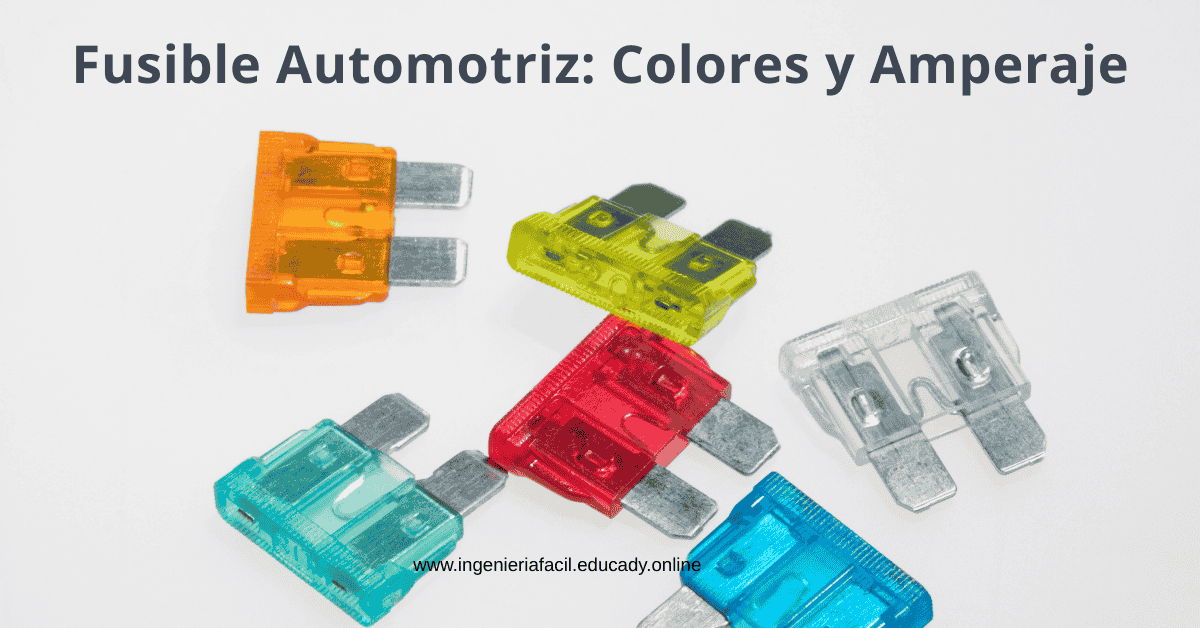

Los fusibles automotrices son dispositivos de protección eléctrica utilizados en los vehículos para evitar daños en los circuitos eléctricos cuando ocurre una sobrecarga o un cortocircuito.
Estos fusibles están diseñados para interrumpir el flujo de corriente cuando la intensidad supera el valor permitido, protegiendo componentes como luces, radios, ventiladores y sistemas electrónicos del automóvil.
Una característica importante de los fusibles automotrices es que cada color representa un amperaje específico, lo que permite identificarlos fácilmente al momento de reemplazarlos.
En este artículo aprenderás qué significa cada color de fusible automotriz y cuál es su amperaje.
Contenido
Qué es un fusible automotriz
Un fusible automotriz es un pequeño dispositivo de protección eléctrica que contiene un filamento metálico diseñado para fundirse cuando la corriente eléctrica supera un valor determinado.
Cuando el fusible se quema, el circuito se abre y deja de circular corriente, evitando daños en el sistema eléctrico del vehículo.
Los fusibles automotrices suelen encontrarse en la caja de fusibles del automóvil, ubicada generalmente:
debajo del tablero
en el compartimento del motor
cerca de la batería
También te puede interesar:
Que es un fusible y para qué sirve
👉Tipos de fusibles eléctricos: cuáles existen y para qué sirve cada uno
Colores y amperaje de los fusibles automotrices
Los fusibles automotrices utilizan un sistema de colores estándar que indica el valor de corriente que pueden soportar.

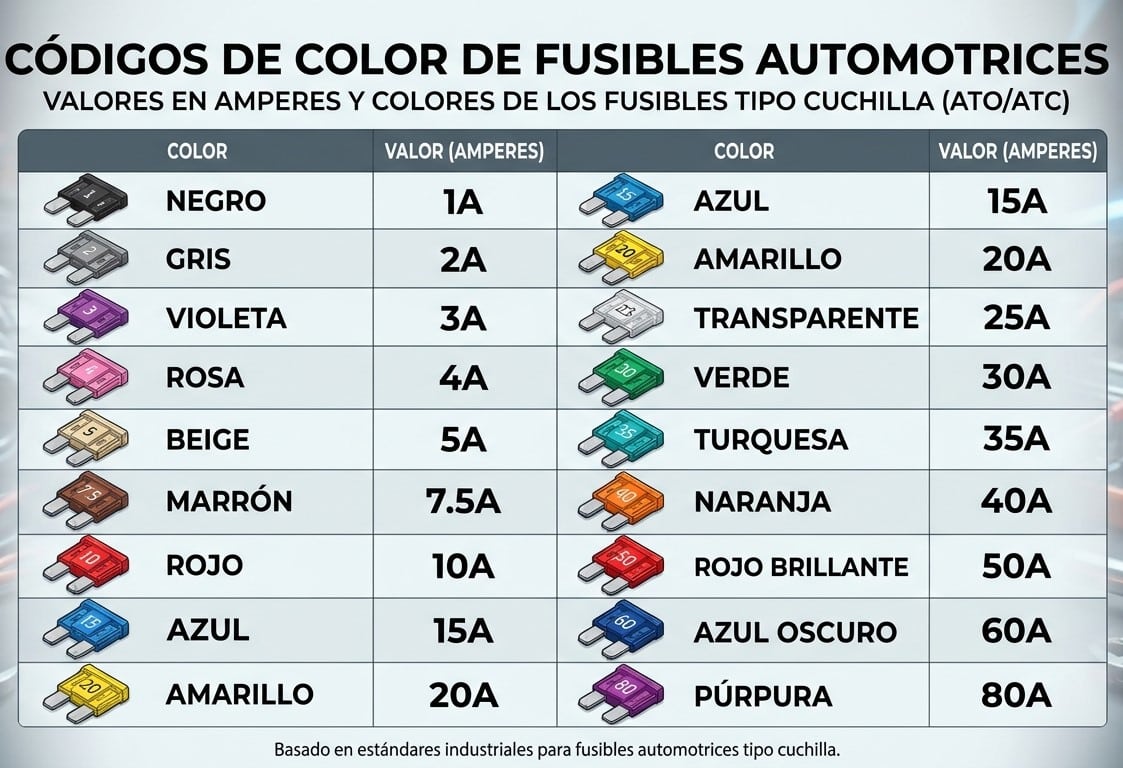

Tabla de colores de fusibles automotrices
| Color | Amperaje |
|---|---|
| Gris | 2 A |
| Morado | 3 A |
| Rosa | 4 A |
| Beige | 5 A |
| Marrón | 7.5 A |
| Rojo | 10 A |
| Azul | 15 A |
| Amarillo | 20 A |
| Transparente | 25 A |
| Verde | 30 A |
Este código de colores permite identificar rápidamente el fusible adecuado al momento de reemplazarlo.
Tipos de fusibles automotrices
Existen diferentes tamaños de fusibles utilizados en los automóviles modernos.
Fusible estándar (ATO / ATC)
Es uno de los más comunes y se utiliza en muchos vehículos.
Características:
tamaño estándar
fácil reemplazo
ampliamente disponible
Fusible mini
El fusible mini es una versión más pequeña utilizada en vehículos modernos para ahorrar espacio en la caja de fusibles.
Características:
tamaño compacto
mismo sistema de colores
utilizado en autos recientes
Fusible micro
El fusible micro es aún más pequeño y se utiliza en sistemas eléctricos más compactos.
Características:
tamaño reducido
mayor densidad de fusibles en el panel
común en vehículos modernos
Cómo saber si un fusible automotriz está quemado
Un fusible automotriz quemado puede identificarse de dos formas:
Inspección visual
Muchos fusibles automotrices son transparentes, lo que permite observar el filamento interno.
Si el filamento está roto o quemado, el fusible está dañado.
También te puede interesar:
Medición con multímetro
También es posible verificar el fusible utilizando un multímetro en modo continuidad.
Si el multímetro no marca continuidad, el fusible está quemado.
También te puede interesar:
Cómo medir un fusible con un multimetro
Recomendaciones al reemplazar un fusible
Cuando se reemplaza un fusible automotriz es importante seguir estas recomendaciones:
usar un fusible del mismo amperaje
no instalar fusibles de mayor capacidad
revisar la causa de la falla eléctrica
Instalar un fusible con mayor amperaje puede provocar daños en el sistema eléctrico del vehículo.
Conclusión
Los fusibles automotrices son una parte esencial del sistema eléctrico de un vehículo, ya que protegen los circuitos contra sobrecargas y cortocircuitos.
Gracias al sistema de colores y amperajes, es posible identificar fácilmente el fusible correcto al momento de realizar un reemplazo.
Conocer el significado de cada color ayuda a mantener el sistema eléctrico del automóvil funcionando de forma segura.
