El diodo es uno de los componentes más importantes de la electrónica, ya que permite controlar el paso de la corriente eléctrica en un solo sentido. Su uso es fundamental en circuitos electrónicos, fuentes de alimentación, sistemas de control y dispositivos industriales.
En este artículo aprenderás qué es un diodo, su principio de funcionamiento, sus partes, su símbolo eléctrico, su nomenclatura y sus aplicaciones más comunes.
Contenido
¿Qué es un diodo?
Un diodo es un componente electrónico semiconductor que permite el paso de la corriente eléctrica en un solo sentido y bloquea el paso en el sentido contrario. Esta característica lo convierte en un elemento fundamental para el control y protección de circuitos electrónicos.
El diodo está fabricado generalmente con materiales semiconductores, como silicio, y se utiliza en una gran variedad de aplicaciones, desde circuitos básicos hasta sistemas industriales complejos. Su función principal es dirigir la corriente eléctrica, evitando daños en otros componentes del circuito.
En electrónica, el diodo se considera un dispositivo de dos terminales que actúa como una válvula eléctrica, permitiendo o bloqueando el flujo de corriente según la polaridad aplicada.
Si prefieres una explicación rápida y visual, en el siguiente video te muestro de forma sencilla qué es un diodo y cómo funciona en un circuito.
También te puede interesar:
Cómo Probar un Diodo con un Multímetro
👉Qué es un diodo de potencia y cómo funciona
¿Cómo funciona un diodo?
El funcionamiento del diodo se basa en la unión de dos regiones semiconductoras: una región tipo P y una región tipo N. Esta unión se conoce como unión PN.
Cuando se aplica voltaje en polarización directa, el diodo permite el paso de la corriente. En cambio, cuando se aplica voltaje en polarización inversa, el diodo bloquea la corriente, actuando como un interruptor unidireccional.
Este comportamiento hace que el diodo sea esencial en circuitos de rectificación, protección contra polaridad inversa y conversión de corriente alterna a corriente continua.
Principio de funcionamiento paso a paso
Se aplica voltaje al diodo.
Si el voltaje está en polarización directa, el diodo conduce corriente.
Si el voltaje está en polarización inversa, el diodo bloquea la corriente.
El diodo mantiene el control del flujo eléctrico en el circuito.
El circuito funciona de forma segura y controlada.
Este principio permite utilizar el diodo como elemento de control y protección en sistemas electrónicos.
Cómo probar un diodo con un multímetro
Una forma sencilla de comprobar si un diodo funciona correctamente es utilizando un multímetro en modo prueba de diodos o en la escala de resistencia.
Sigue estos pasos:
1.-Coloca el multímetro en modo diodo
La mayoría de los multímetros tienen un símbolo de diodo. Este modo permite medir la caída de voltaje del componente.
2.-Identifica las terminales del diodo
Un diodo tiene dos terminales:
Ánodo
Cátodo
El cátodo normalmente está marcado con una línea o banda en el cuerpo del diodo.
3.-Conecta las puntas del multímetro
Punta roja → ánodo
Punta negra → cátodo
Si el diodo está en buen estado, el multímetro mostrará una caída de voltaje aproximada entre 0.5 V y 0.7 V en diodos de silicio.
4.-Invierte las puntas
Ahora conecta:
punta roja → cátodo
punta negra → ánodo
En este caso el multímetro debería mostrar OL o circuito abierto, lo que indica que el diodo bloquea el paso de corriente en ese sentido.
Resultado esperado
| Medición | Resultado |
|---|---|
| Conduce en un sentido | Diodo en buen estado |
| Conduce en ambos sentidos | Diodo dañado |
| No conduce en ninguno | Diodo abierto |
Para verificar el funcionamiento real de un diodo, puedes medirlo fácilmente con un multímetro. Aquí tienes una guía completa: Cómo medir un diodo con un multímetro.
Partes de un diodo
Las partes principales de un diodo son:
Unión PN: región donde se unen los materiales tipo P y tipo N.
Ánodo: terminal por donde entra la corriente.
Cátodo: terminal por donde sale la corriente.
Encapsulado: protección física del componente.
Terminales metálicos: conexiones eléctricas externas.
Estas partes permiten que el diodo funcione correctamente dentro del circuito.

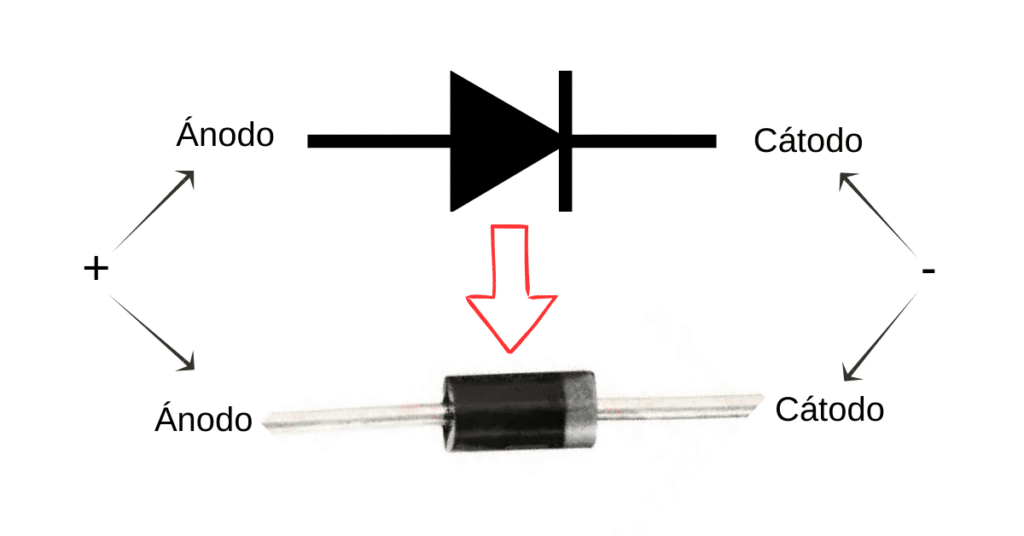

Símbolo eléctrico del diodo
El símbolo eléctrico del diodo representa la dirección permitida de la corriente.
Descripción del símbolo:
La flecha o triángulo indica el sentido de la corriente.
La línea vertical representa el cátodo.
El lado opuesto corresponde al ánodo.
Nomenclatura y terminales del diodo
Un diodo tiene dos terminales:
Ánodo (A)
Cátodo (K)
La nomenclatura más común identifica el cátodo mediante una banda o línea en el cuerpo del diodo. Esta marca es fundamental para reconocer la polaridad correcta al instalar el componente en un circuito.
En esquemas eléctricos, los terminales se representan como:
A: ánodo
K: cátodo
La correcta identificación de los terminales es esencial para evitar fallas en el circuito.
Una de las dudas más comunes es cómo identificar las terminales de un diodo. En este video te muestro paso a paso cómo reconocer el ánodo y el cátodo de forma rápida.
Tipos de diodos
Existen diferentes tipos de diodos según su función:
-

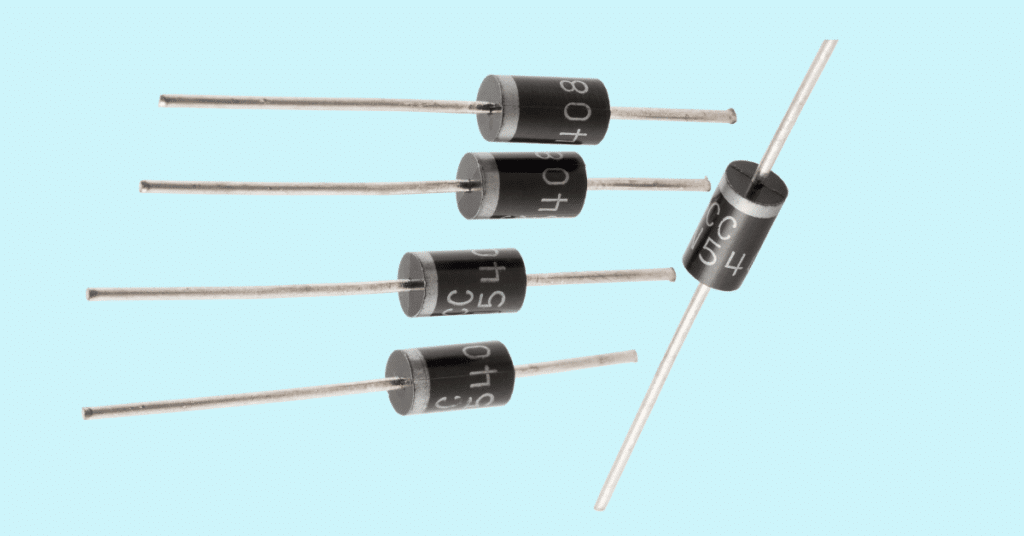

Diodo rectificador
-
Diodo Zener
-
Diodo LED
-
Diodo Schottky
-
Diodo fotodiodo
-
Diodo láser
-
Diodo de señal
Cada tipo de diodo se utiliza en aplicaciones específicas dentro de la electrónica.
Aplicaciones del diodo en electrónica
Los diodos se utilizan en:

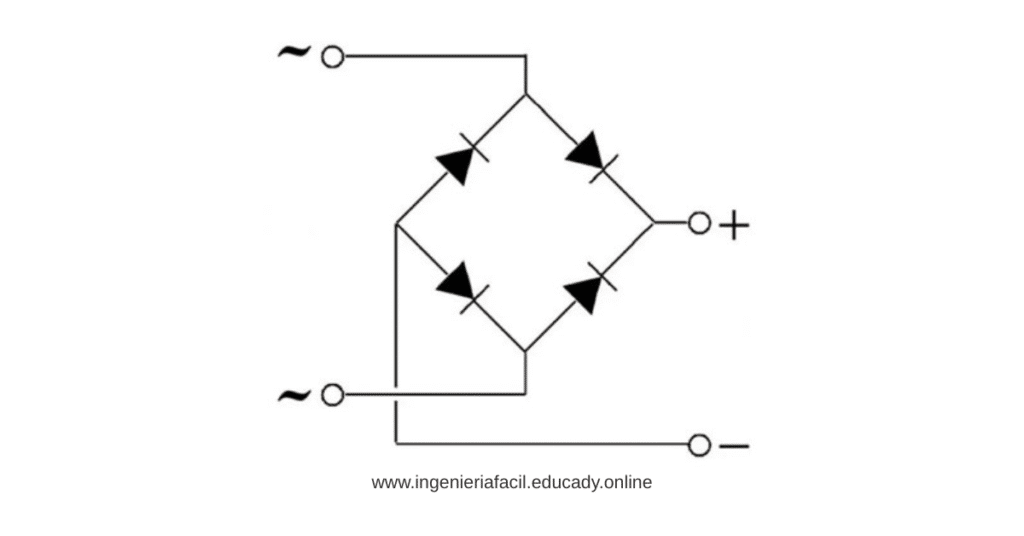

Rectificación de corriente alterna.
Protección contra polaridad inversa.
Regulación de voltaje.
Indicadores luminosos.
Circuitos de control.
Fuentes de alimentación.
Sistemas electrónicos industriales.
Ventajas y desventajas
Ventajas
Permite controlar el flujo de corriente.
Protege circuitos electrónicos.
Bajo costo.
Alta confiabilidad.
Fácil integración en circuitos.
Desventajas
Caída de voltaje en polarización directa.
Sensibilidad a altas temperaturas en algunos modelos.
Limitación de corriente según el tipo de diodo.
Errores comunes al usar diodos
Conectar el diodo en polaridad inversa.
Seleccionar un diodo con corriente insuficiente.
No considerar la caída de voltaje.
Usar un diodo incorrecto para la aplicación.
Ignorar la disipación de potencia.
Ejemplo práctico de uso del diodo
Un ejemplo común es el uso del diodo en una fuente de alimentación.
En este caso:
El diodo convierte corriente alterna en corriente continua.
Protege el circuito de polaridad inversa.
Permite el funcionamiento seguro de dispositivos electrónicos.
Preguntas frecuentes (FAQ)
¿Para qué sirve un diodo?
Sirve para permitir el paso de corriente en un solo sentido y proteger circuitos electrónicos.
¿Qué pasa si conecto un diodo al revés?
El circuito puede no funcionar o el diodo puede dañarse.
¿Todos los diodos funcionan igual?
No, existen diferentes tipos según su aplicación.
¿Cuál es la diferencia entre ánodo y cátodo?
El ánodo es el terminal de entrada de corriente y el cátodo es el terminal de salida.
CONCLUSIÓN
El diodo es un componente esencial en la electrónica moderna, ya que permite controlar el flujo de corriente y proteger los circuitos eléctricos. Comprender su funcionamiento, partes y aplicaciones es fundamental para cualquier persona que estudie o trabaje con sistemas electrónicos.
El conocimiento del diodo es la base para entender otros componentes electrónicos y desarrollar habilidades más avanzadas en electrónica y automatización industrial.
