El diodo LED es uno de los componentes más utilizados en la electrónica moderna. Desde pequeños indicadores luminosos hasta sistemas de iluminación avanzada, los LEDs están presentes en casi todos los dispositivos electrónicos actuales. Gracias a su bajo consumo, alta eficiencia y larga vida útil, han reemplazado a tecnologías tradicionales como los focos incandescentes en muchas aplicaciones.
Comprender qué es un LED, cómo funciona y cómo identificar correctamente sus terminales es fundamental para cualquier persona que estudie electrónica, realice reparaciones o trabaje con microcontroladores como Arduino.
Contenido
¿Qué es un diodo LED?
Un diodo LED (Light Emitting Diode o diodo emisor de luz) es un componente electrónico semiconductor que permite el paso de corriente eléctrica en un solo sentido y, al hacerlo, emite luz.
A diferencia de un diodo convencional, cuya función principal es rectificar corriente, el LED convierte directamente la energía eléctrica en energía luminosa.
También te puede interesar:
👉¿Que es un diodo Rectificador?
¿Cómo funciona un diodo LED?
Un LED está formado por un material semiconductor tipo P y tipo N que crean una unión PN.
Cuando se aplica voltaje en el sentido correcto (polarización directa):
Los electrones atraviesan la unión PN
Se recombinan con huecos del material
Liberan energía
Esa energía se emite en forma de luz visible
Si se conecta al revés (polarización inversa), el LED prácticamente no conduce corriente y no enciende.

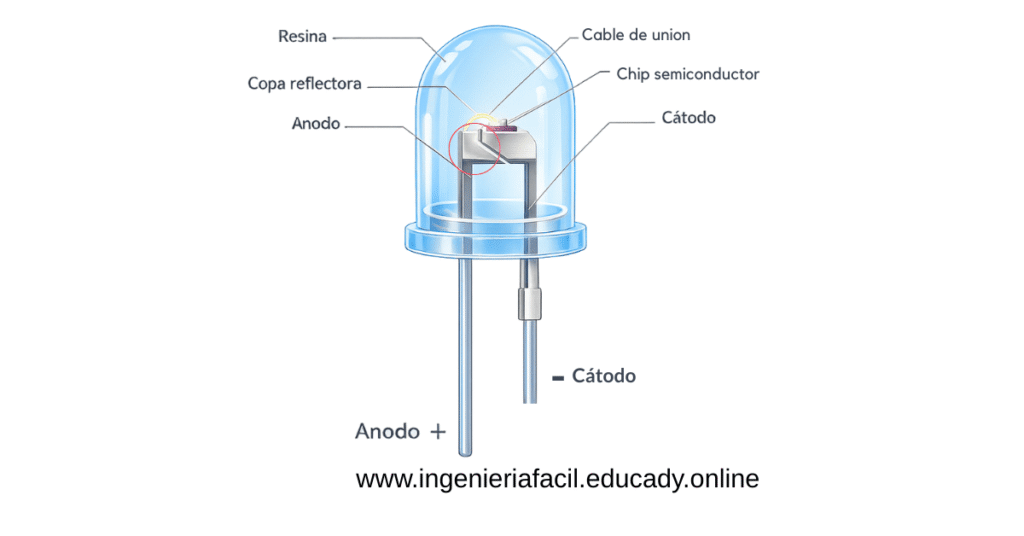

Partes principales de un diodo LED
Un LED típico de encapsulado transparente está compuesto por:
Lente o encapsulado plástico
Protege al semiconductor y dirige la luz emitida.
Chip semiconductor
Es el elemento activo que produce la luz.
Copa reflectora (yunque interno)
Refleja la luz hacia el exterior para aumentar la eficiencia.
Hilos conductores internos
Conectan el chip a las terminales externas.
Terminales metálicas (patas)
Permiten la conexión eléctrica al circuito.
Cómo identificar el ánodo y el cátodo de un LED
Es fundamental respetar la polaridad para que el LED funcione correctamente.
Identificación por longitud de terminales
-
Terminal más larga → Ánodo (+)
-
Terminal más corta → Cátodo (–)
Esta es la forma más rápida cuando el LED es nuevo.
Identificación por el lado plano del encapsulado
Muchos LEDs presentan un pequeño corte plano en uno de sus lados.
-
Lado plano → Cátodo (–)
Identificación por la estructura interna
Al observar el interior del LED:
-
Electrodo interno grande → Cátodo (–)
-
Electrodo pequeño → Ánodo (+)

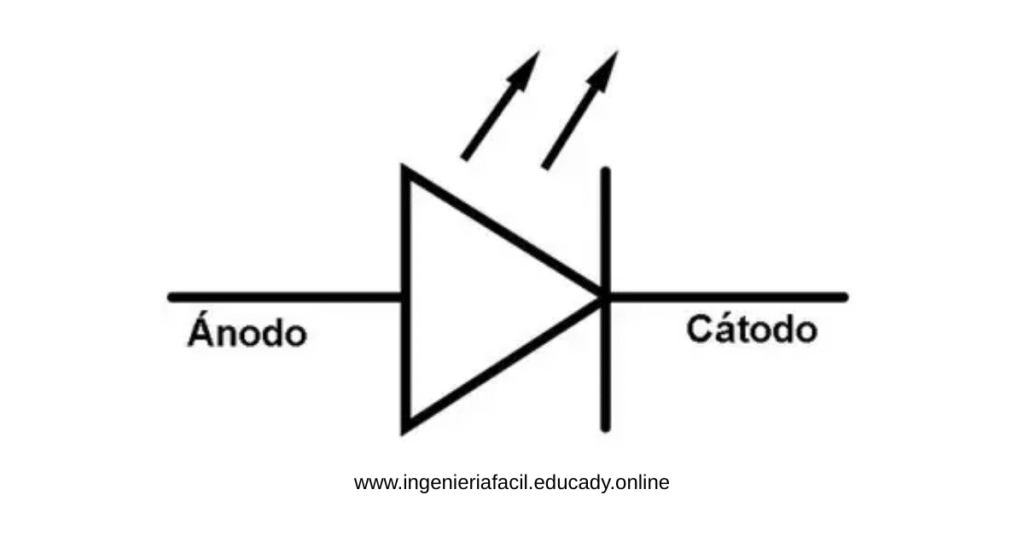

Símbolo del diodo LED
El símbolo eléctrico del LED es el de un diodo convencional con dos flechas saliendo hacia afuera, lo que indica emisión de luz.
Características del símbolo:
-
Un triángulo o flecha apuntando hacia una barra vertical
-
La barra representa el cátodo (–)
-
Las dos flechas externas representan la luz emitida
Este símbolo se utiliza en diagramas electrónicos y esquemas eléctricos para identificar un LED dentro de un circuito.
¿Para qué sirve un diodo LED?
Los LEDs tienen una gran variedad de aplicaciones:
Indicadores de estado
Encendido, error, funcionamiento o alarmas.
Iluminación eficiente
Focos, lámparas, tiras LED.
Pantallas y señalización
Displays, paneles informativos y semáforos.
Proyectos electrónicos y educativos
Arduino, robótica y prototipos.
Automoción e industria
Tableros, sensores y maquinaria.
Ventajas y desventajas
Ventajas
Bajo consumo de energía
Larga vida útil
Alta eficiencia luminosa
Tamaño compacto
Baja generación de calor
Amplia variedad de colores
Desventajas
Requieren resistencia limitadora de corriente
Sensibles a polaridad inversa
El brillo depende de la corriente aplicada
Algunos modelos son sensibles a la temperatura
Recomendaciones importantes
Utilizar siempre una resistencia en serie Respetar la polaridad ánodo–cátodo No conectar directamente a una fuente de voltaje Verificar los valores nominales del LED
Conclusión
El diodo LED es un componente esencial en la electrónica actual debido a su eficiencia, durabilidad y versatilidad. Su capacidad para emitir luz con un consumo mínimo lo convierte en una pieza fundamental en dispositivos electrónicos, sistemas de iluminación y proyectos educativos.
Comprender sus partes, su funcionamiento y la correcta identificación del ánodo y el cátodo permite diseñar circuitos seguros, eficientes y confiables.
