Medir el voltaje de una batería es una forma sencilla de saber si está cargada, descargada o en buen estado. Para hacerlo solo necesitas un multímetro y seguir algunos pasos básicos.
En esta guía aprenderás cómo medir el voltaje de una batería correctamente y cómo interpretar los resultados.
Contenido
Qué necesitas para medir el voltaje de una batería
Para realizar la medición necesitarás lo siguiente:
Un multímetro digital
La batería que deseas medir
Acceso a los terminales positivo y negativo
Este procedimiento funciona para diferentes tipos de baterías, como:
baterías de 1.5V
baterías de 9V
baterías de automóvil de 12V
baterías recargables
También te puede interesar:
¿Qué es el Voltaje y Como Medirlo?
Como Medir el Amperaje a Un Motor Trifásico
Paso 1 — Configurar el multímetro
Primero debes configurar el multímetro para medir voltaje.
Enciende el multímetro.
Coloca el selector en voltaje de corriente directa (DC).
El símbolo normalmente aparece como:
V⎓
Si el multímetro tiene rangos manuales, selecciona un rango mayor al voltaje esperado de la batería.
Por ejemplo:
para una batería de 1.5V puedes usar el rango 20V
para una batería de 12V también puedes usar el rango 20V
Paso 2 — Identificar los terminales de la batería
Todas las baterías tienen dos terminales:
Terminal positivo (+)
Terminal negativo (-)
El terminal positivo generalmente está marcado con el símbolo + y el negativo con el símbolo –

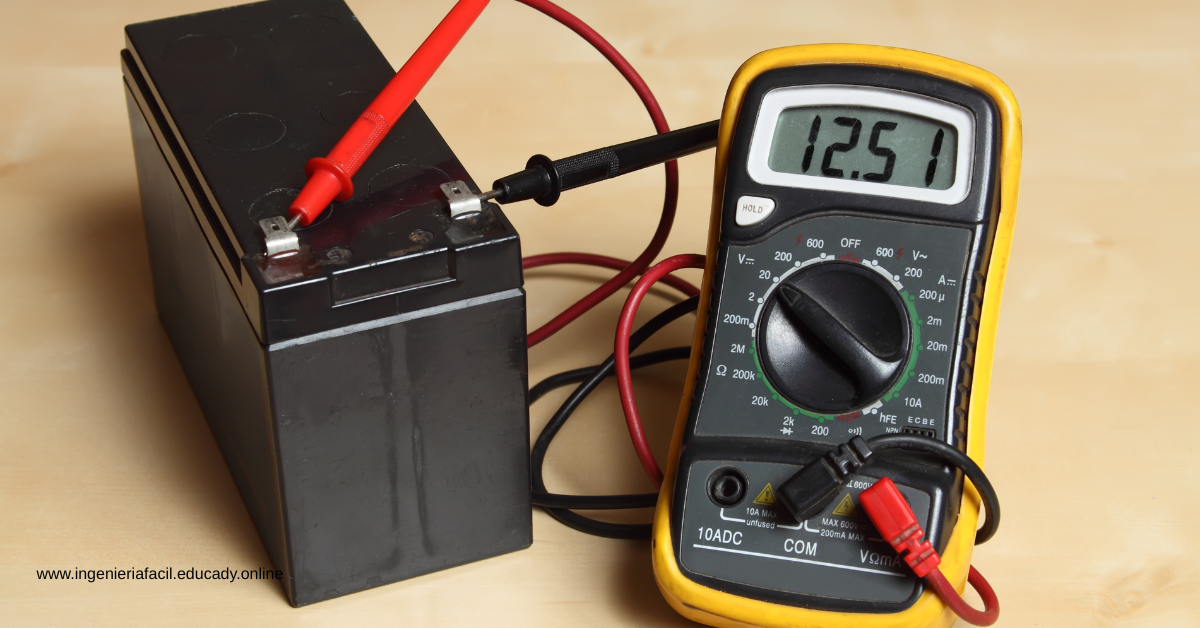

Paso 3 — Colocar las puntas del multímetro
Ahora debes colocar las puntas del multímetro en los terminales de la batería.
Punta roja → terminal positivo (+)
Punta negra → terminal negativo (-)
Es importante mantener las puntas firmes en los terminales para obtener una lectura estable.
Paso 4 — Leer el voltaje en el multímetro
Una vez que las puntas estén conectadas, el multímetro mostrará el voltaje de la batería en la pantalla.
Por ejemplo:
Una batería AA nueva suele mostrar aproximadamente 1.5 voltios.
Una batería de automóvil completamente cargada normalmente muestra alrededor de 12.6 voltios.
Si el voltaje es mucho menor, la batería puede estar descargada o deteriorada.
Cómo interpretar el voltaje de una batería de 12V
En el caso de las baterías de automóvil, el voltaje puede indicar su estado de carga.
| Voltaje aproximado | Estado de la batería |
|---|---|
| 12.6 V | batería completamente cargada |
| 12.4 V | batería parcialmente cargada |
| 12.2 V | batería baja |
| 12.0 V o menos | batería descargada |
Si el voltaje es muy bajo, puede ser necesario recargar la batería o reemplazarla.
Errores comunes al medir una batería
Al medir el voltaje de una batería es importante evitar algunos errores comunes.
Invertir las puntas del multímetro
Si conectas la punta roja al negativo y la negra al positivo, el multímetro mostrará un valor negativo.
Seleccionar el modo incorrecto
Debes usar voltaje DC, no voltaje AC.
No hacer buen contacto
Si las puntas no hacen buen contacto con los terminales, la lectura puede ser inestable.
Consejos de seguridad
Aunque medir baterías es un procedimiento sencillo, es importante seguir algunas recomendaciones.
No cortocircuitar los terminales de la batería.
Evitar tocar ambos terminales con objetos metálicos.
Utilizar un multímetro en buen estado.
Estas precauciones ayudan a evitar daños en la batería o en el multímetro.
Conclusión
Medir el voltaje de una batería con un multímetro es una tarea sencilla que permite verificar rápidamente el estado de carga de una batería.
Solo es necesario configurar el multímetro en voltaje DC, colocar las puntas correctamente en los terminales y leer el valor que aparece en la pantalla.
Esta técnica es muy útil para revisar baterías domésticas, baterías recargables y baterías de automóvil.
