Elegir un sensor inductivo correctamente es clave en cualquier sistema de automatización. Una mala selección puede provocar falsas detecciones, fallas intermitentes o incluso paros de producción.
En esta guía aprenderás cómo seleccionar un sensor inductivo paso a paso, incluyendo ejemplos reales de modelos industriales para tomar mejores decisiones.
Contenido:
¿Qué es un sensor inductivo?
Un sensor inductivo detecta objetos metálicos sin contacto físico, utilizando un campo electromagnético.
Se usa ampliamente en:
- automatización industrial
- bandas transportadoras
- sistemas de posicionamiento
Factores clave para seleccionar un sensor inductivo
1. Distancia de detección
La distancia depende de:
- tipo de metal
- tamaño del objeto
- tipo de sensor (enrasado o no enrasado)
Consejo:
Selecciona siempre un sensor con margen extra de detección para evitar fallas.
2. Tipo de salida: PNP o NPN
- PNP → entrega señal positiva
- NPN → entrega señal negativa
Regla práctica:
- PLC europeo → PNP
- PLC asiático → NPN
Una mala elección aquí puede hacer que el sistema no funcione.
3. Voltaje de alimentación
Los más comunes:
- 12V DC
- 24V DC
Siempre valida compatibilidad con tu sistema de control.
4. Tipo de instalación
- Enrasado (flush) → menor distancia, montaje en metal
- No enrasado → mayor distancia de detección
5. Forma y tamaño del sensor
Aquí es donde entran los modelos más usados en industria:
Tamaños más comunes de sensores inductivos (M8, M12, M18, M30)
¿Por qué se llaman sensores M8, M12, M18 y M30?
La nomenclatura M8, M12, M18 y M30 hace referencia al diámetro de la rosca del sensor, expresado en milímetros.
La letra “M” indica que se trata de una rosca métrica, y el número representa su diámetro externo.
Ejemplos:
- M8 → diámetro de 8 mm
- M12 → diámetro de 12 mm
- M18 → diámetro de 18 mm
- M30 → diámetro de 30 mm
¿Por qué es importante este tamaño?
El tamaño del sensor no es solo físico, también influye directamente en:
Distancia de detección
A mayor tamaño:
- mayor campo electromagnético
- mayor distancia de detección
Ejemplo:
- M8 → corto alcance
- M30 → largo alcance
Robustez
Los sensores más grandes:
- soportan mejor vibraciones
- son más resistentes en ambientes industriales
Relación entre tamaño y selección
Elegir el tamaño correcto depende de:
- espacio disponible
- distancia requerida
- tipo de aplicación
No siempre el sensor más grande es mejor, sino el adecuado para el entorno.
Tipo de aplicación
Cada tamaño tiene un uso típico:
- M8 → espacios reducidos
- M12 → automatización ligera
- M18 → uso industrial estándar
- M30 → aplicaciones pesadas
Sensor M8 (compacto)
- Tamaño pequeño
- Baja distancia de detección
- Uso: maquinaria compacta, electrónica
Ideal cuando el espacio es limitado
Sensor M12 (muy versátil)
- Tamaño medio
- Buena distancia de detección
- Uso: automatización general
Uno de los más usados en industria ligera
Sensor M18 (estándar industrial)
- Mayor robustez
- Mayor alcance
- Uso: bandas transportadoras, maquinaria industrial
El más común en industria
Sensor M30 (alta potencia)
- Gran distancia de detección
- Aplicaciones pesadas
- Industria robusta
Ideal para entornos exigentes
Ejemplos de modelos reales (esto es clave para selección profesional)
IFM Electronic
- Serie IG / IGS / IGT
- Alta confiabilidad industrial
- Muy usados en automatización
Schneider Electric
- Serie XS (ej: XS618, XS630)
- Muy comunes en tableros industriales
Siemens
- Serie 3RG4
- Integración directa con sistemas industriales
Omron
- Serie E2E
- Excelente precisión y durabilidad

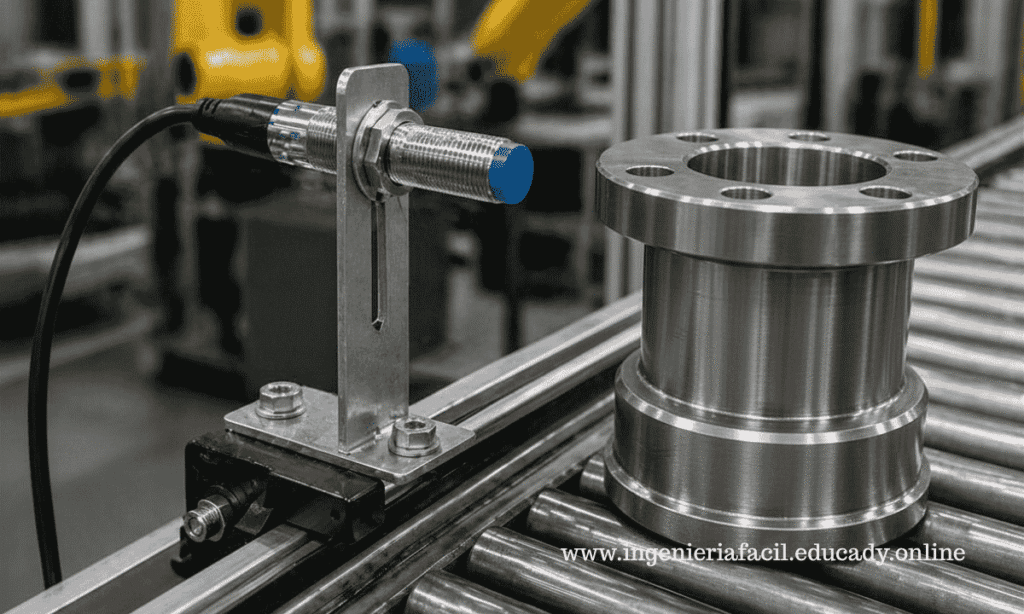

Cómo elegir el sensor correcto (ejemplo práctico)
Aplicación:
Detección de piezas metálicas en una banda transportadora
Selección correcta:
- Sensor M18
- Salida PNP
- 24V DC
- Tipo no enrasado
- Modelo industrial (ej: IFM o Omron)
Resultado:
Sistema estable, sin falsas detecciones
Errores comunes al seleccionar sensores inductivos
Elegir solo por precio
Puede generar fallas constantes
No considerar el tipo de salida
PNP/NPN incorrecto = sistema no funcional
No considerar la distancia real
Provoca detección intermitente
Ignorar el ambiente
Polvo, humedad o aceite afectan el rendimiento
Cómo saber si elegiste correctamente
Un sensor bien seleccionado:
- detecta de forma estable
- no genera falsas señales
- funciona a largo plazo sin fallas
Relación con otros sistemas
Los sensores inductivos trabajan junto con:
Conclusión
Seleccionar correctamente un sensor inductivo no solo mejora el funcionamiento del sistema, sino que evita fallas costosas en entornos industriales.
Elegir el tamaño adecuado (M8, M12, M18 o M30) y un modelo confiable marca la diferencia entre un sistema estable y uno problemático.
Preguntas frecuentes
¿Qué pasa si uso PNP en lugar de NPN?
El sistema puede no funcionar correctamente.
¿Qué tamaño de sensor es mejor?
Depende de la aplicación, pero M18 es el más usado en industria.
¿Se puede usar en cualquier metal?
Sí, pero la distancia de detección varía.
