Los sensores industriales son dispositivos fundamentales en los sistemas de automatización modernos. Su función consiste en detectar cambios físicos dentro de un proceso y convertirlos en señales eléctricas que pueden ser interpretadas por PLCs, HMIs, variadores de frecuencia y sistemas SCADA.
Gracias a los sensores es posible automatizar maquinaria, monitorear variables de proceso, aumentar la seguridad operacional y mejorar la productividad de una planta industrial.
Actualmente, prácticamente todas las industrias utilizan sensores para medir variables como temperatura, presión, nivel, posición, distancia, velocidad y presencia de objetos.
Si prefieres verlo de forma visual, en el siguiente video pueder los sensores mas usados en la industria
¿Qué es un sensor industrial?
Un sensor industrial es un dispositivo capaz de detectar una magnitud física del entorno y convertirla en una señal eléctrica aprovechable por sistemas de control.
Las variables que pueden detectar incluyen:
- Temperatura.
- Presión.
- Nivel.
- Posición.
- Distancia.
- Velocidad.
- Presencia de objetos.
- Campos magnéticos.
Esta información es enviada a equipos de control para tomar decisiones automáticas dentro de un proceso productivo.
Por ejemplo, un sensor puede detectar que una pieza llegó a una estación de trabajo y enviar una señal a un PLC para activar un cilindro neumático.
Si deseas comprender cómo los sistemas de control utilizan esta información, puedes consultar el artículo sobre ¿Qué es un PLC y para qué sirve?
Clasificación de sensores industriales
Los sensores industriales pueden clasificarse según la variable que detectan o según la tecnología utilizada para realizar la medición.
Sensores de proximidad
Permiten detectar objetos sin necesidad de contacto físico.
Los más utilizados son:
- Sensor inductivo.
- Sensor capacitivo.
- Sensor fotoeléctrico.
- Sensor ultrasónico.
- Sensor Reed.
- Sensor magnético.
Sensores de temperatura
Se utilizan para medir temperatura dentro de procesos industriales.
Los principales son:
Sensores de presión
Permiten monitorear la presión de líquidos y gases dentro de sistemas industriales.
Entre ellos destacan:
Sensores de nivel
Se utilizan para detectar o medir el nivel de líquidos, sólidos granulados o polvos dentro de recipientes y tanques.
Sensores de flujo
Permiten medir la cantidad de fluido que circula por un sistema.
Tipos de sensores industriales más utilizados
Sensor inductivo
El sensor inductivo es uno de los sensores más utilizados en automatización industrial.
Su funcionamiento se basa en la generación de un campo electromagnético capaz de detectar objetos metálicos sin necesidad de contacto físico.
Se utiliza ampliamente en líneas de producción, máquinas CNC y sistemas automáticos de conteo.
Si deseas profundizar en este tema puedes consultar los artículos:
- Sensor inductivo: qué es y cómo funciona.
- Tipos de sensores inductivos.
- Cómo seleccionar un sensor inductivo industrial.

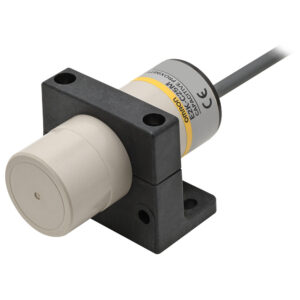

Sensor capacitivo
Los sensores capacitivos pueden detectar materiales metálicos y no metálicos.
Son capaces de detectar:
- Plástico.
- Vidrio.
- Madera.
- Papel.
- Líquidos.
- Polvos.
Por esta razón son ampliamente utilizados para aplicaciones de detección de nivel.
También puedes consultar:
Sensor fotoeléctrico
Los sensores fotoeléctricos utilizan luz para detectar objetos.
Son capaces de trabajar a mayores distancias que los sensores inductivos y capacitivos, por lo que se utilizan ampliamente en bandas transportadoras y sistemas automáticos de conteo.
Puedes ampliar la información en:
Sensor ultrasónico
Los sensores ultrasónicos utilizan ondas sonoras para detectar objetos o medir distancia.
Son especialmente útiles cuando se necesita medir nivel en tanques o detectar objetos independientemente de su color o material.
Más información en:
Sensor Reed
El sensor Reed detecta campos magnéticos mediante contactos encapsulados.
Es ampliamente utilizado en cilindros neumáticos para detectar posición.
También puedes leer:
Sensor magnético
Los sensores magnéticos permiten detectar campos magnéticos generados por imanes o electroimanes.
Son comunes en aplicaciones de posicionamiento y automatización industrial.
Más información en:
Sensores de temperatura
La temperatura es una de las variables más importantes dentro de la instrumentación industrial.

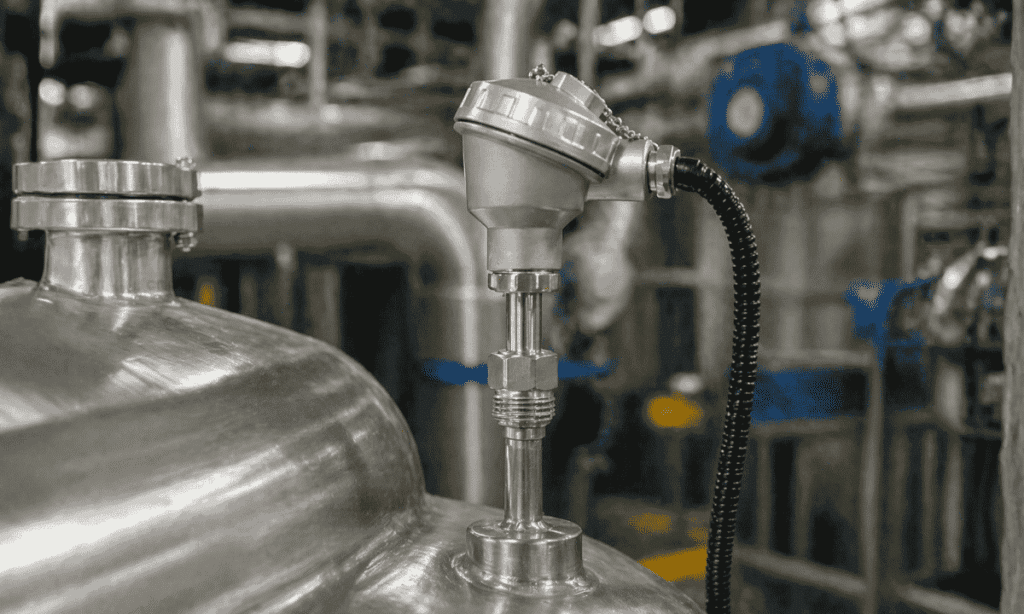

PT100
La PT100 es uno de los sensores de temperatura más utilizados debido a su excelente precisión y estabilidad.
Se utiliza en:
- Industria alimentaria.
- Procesos químicos.
- Sistemas HVAC.
- Automatización industrial.
Puedes conocer más en:
Termopar
Los termopares son sensores capaces de trabajar a temperaturas mucho más elevadas.
Se utilizan principalmente en:
- Hornos industriales.
- Calderas.
- Fundiciones.
- Procesos térmicos.
Puedes ampliar la información en:
Sensores de presión
Sensor de presión
Los sensores de presión permiten medir la presión de líquidos y gases dentro de sistemas industriales.
Son ampliamente utilizados en:
- Hidráulica.
- Neumática.
- Bombas.
- Compresores.
- Procesos automatizados.
Más información en:
Transmisor de presión
Los transmisores de presión convierten la medición en señales industriales como 4-20 mA o 0-10 V.
Se utilizan para enviar la información al PLC o sistema de control.
Puedes leer más en:
Sensores de nivel
Los sensores de nivel permiten detectar o medir la cantidad de líquido, sólido granular o polvo presente dentro de un depósito, tanque o silo.
Son ampliamente utilizados en industrias como:
- Alimentaria.
- Química.
- Farmacéutica.
- Tratamiento de agua.
Dependiendo de la aplicación pueden utilizar tecnologías capacitivas, ultrasónicas, hidrostáticas o de presión.
Por ejemplo, muchos sistemas de monitoreo de nivel utilizan sensores ultrasónicos para medir la distancia hasta la superficie del líquido. También es común utilizar sensores capacitivos cuando se requiere detectar el nivel de materiales no metálicos.
Tabla comparativa de los diferentes tipos de sensores
| Sensor | Detecta | Aplicación |
|---|---|---|
| Inductivo | Metales | Conteo |
| Capacitivo | Metales y no metales | Nivel |
| Fotoeléctrico | Objetos | Bandas |
| Ultrasónico | Distancia y nivel | Tanques |
| PT100 | Temperatura | Procesos |
| Presión | Presión | Neumática |
Señales industriales utilizadas por los sensores
Una vez detectada la variable física, la información debe ser enviada al sistema de control.
Las señales más utilizadas son:
Señales digitales
Trabajan mediante estados ON y OFF.
Señales analógicas
Transmiten valores variables proporcionales a la medición.
Las más utilizadas son:
- 4-20 mA.
- 0-10 V.
La señal 4-20 mA es el estándar industrial más utilizado por su confiabilidad y resistencia al ruido eléctrico.
Puedes conocer más en:
¿Cómo elegir un sensor industrial?
Antes de seleccionar un sensor es importante considerar:
Tipo de variable
Determina si necesitas medir temperatura, presión, presencia, nivel o distancia.
Material a detectar
Algunos sensores solo detectan metales, mientras que otros pueden detectar materiales no metálicos.
Distancia de detección
Cada tecnología tiene un alcance distinto.
Condiciones ambientales
Considera factores como:
Polvo.
Humedad.
Vibración.
Temperatura.
Compatibilidad con PLC
Verifica el tipo de salida, alimentación y tecnología requerida.
Aplicaciones industriales de los sensores
Los sensores industriales se utilizan prácticamente en todos los sectores productivos.
Industria automotriz
Automatización de líneas de ensamblaje y robótica industrial.
Industria alimentaria
Control de temperatura, nivel y presencia de productos.
Industria química
Monitoreo de presión, temperatura y flujo.
Tratamiento de agua
Control de bombas, filtros y tanques.
Industria manufacturera
Automatización de maquinaria y monitoreo de procesos.
Ventajas de los sensores industriales
Los sensores industriales ofrecen numerosos beneficios dentro de los sistemas de automatización:
- Permiten automatizar procesos productivos.
- Reducen errores humanos.
- Mejoran la seguridad de la maquinaria.
- Aumentan la productividad.
- Facilitan el monitoreo en tiempo real.
- Permiten obtener datos para análisis y mantenimiento predictivo.
- Mejoran la calidad de producción.
Gracias a estas ventajas, los sensores son una parte fundamental de la Industria 4.0 y la automatización moderna.
Desventajas de los sensores industriales
Aunque ofrecen numerosos beneficios, también presentan algunas limitaciones:
- Algunos modelos requieren calibraciones periódicas.
- Pueden verse afectados por condiciones ambientales extremas.
- Los sensores de alta precisión suelen ser más costosos.
- Una selección incorrecta puede generar lecturas erróneas.
- Requieren instalación y configuración adecuadas.
- Por esta razón es importante seleccionar el sensor adecuado para cada aplicación industrial.
¿Cuáles son los sensores más utilizados en la industria?
Actualmente los sensores más utilizados en automatización industrial son:
- Sensor inductivo.
- Sensor capacitivo.
- Sensor fotoeléctrico.
- Sensor ultrasónico.
- Sensor de presión.
- PT100.
- Termopar.
- Sensor Reed.
Cada uno está diseñado para detectar una variable específica y su elección depende de los requerimientos del proceso.
- PLCs.
- Contactores.
- Relés.
- Guardamotores.
- Variadores de frecuencia.
- Motores eléctricos.
- Qué es un PLC y para qué sirve.
- Qué es un contactor y para qué sirve.
- Qué es un relé y cómo funciona.
- Qué es un motor eléctrico y cómo funciona.
- Variador de frecuencia.
- Protecciones eléctricas para motores.
- Relé térmico o guardamotor.
Conclusión
Preguntas frecuentes
¿Cuál es el sensor más utilizado en la industria?
El sensor inductivo es uno de los más utilizados debido a su robustez y confiabilidad.
¿Qué sensor detecta materiales no metálicos?
El sensor capacitivo puede detectar líquidos, plástico, vidrio y otros materiales no metálicos.
¿Cuál es la diferencia entre un sensor inductivo y un sensor capacitivo?
El sensor inductivo únicamente detecta materiales metálicos, mientras que el sensor capacitivo puede detectar tanto materiales metálicos como no metálicos.
¿Qué sensor se utiliza para medir nivel?
Dependiendo de la aplicación se pueden utilizar sensores capacitivos, ultrasónicos o sensores de presión.
¿Qué sensor tiene mayor alcance?
Los sensores fotoeléctricos y ultrasónicos suelen ofrecer mayores distancias de detección que los sensores inductivos o capacitivos.
¿Qué significa salida PNP y NPN?
Son tipos de salida eléctrica utilizadas por sensores industriales para comunicarse con PLCs y sistemas de control.
¿Cuál es la diferencia entre PT100 y termopar?
La PT100 ofrece mayor precisión, mientras que el termopar soporta temperaturas más elevadas.
¿Qué sensor se utiliza para medir presión?
Los sensores de presión y transmisores de presión son los más utilizados para esta aplicación.
¿Qué diferencia existe entre un sensor y un transmisor?
El sensor detecta la variable física y el transmisor genera una señal industrial lista para ser utilizada por PLCs y sistemas de control.
¿Qué sensores utilizan señales de 4-20 mA?
Principalmente sensores de presión, temperatura, nivel e instrumentación industrial.
