En la automatización industrial existen aplicaciones donde es necesario detectar objetos o medir distancias sin contacto físico.
Para estas tareas se utilizan sensores ultrasónicos, dispositivos muy versátiles capaces de detectar materiales sólidos, líquidos e incluso objetos transparentes.
En este artículo aprenderás qué es un sensor ultrasónico, cómo funciona y cuáles son sus aplicaciones más comunes en la industria.
Contenido
Qué es un sensor ultrasónico
Un sensor ultrasónico es un dispositivo que utiliza ondas sonoras de alta frecuencia para detectar objetos o medir distancias.
Estas ondas sonoras no son audibles para el oído humano y funcionan mediante el principio de eco.
En pocas palabras:
El sensor ultrasónico envía ondas sonoras y mide el tiempo que tardan en regresar.

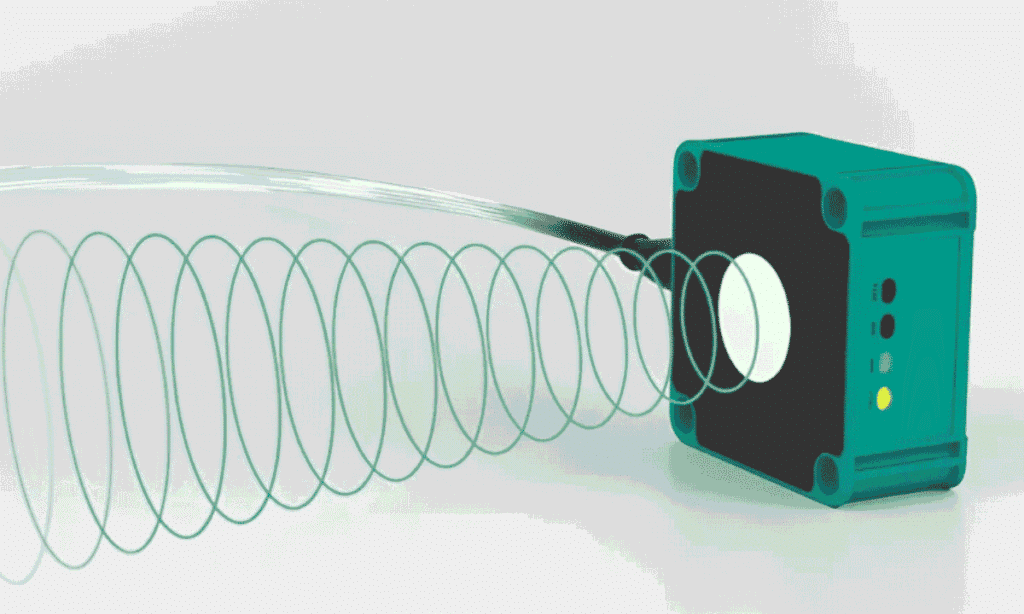

Cómo funciona un sensor ultrasónico
El funcionamiento es relativamente simple:
- El sensor emite una onda ultrasónica
- La onda viaja por el aire
- La señal rebota en un objeto
- El eco regresa al sensor
- El sistema calcula la distancia
Mientras más rápido regrese el eco, más cerca está el objeto.
Este principio es similar al funcionamiento de un sonar.
Qué detecta un sensor ultrasónico
Una de sus mayores ventajas es que puede detectar:
- objetos metálicos
- plástico
- vidrio
- líquidos
- madera
- cajas y empaques
A diferencia de un sensor inductivo, el ultrasónico no depende del material metálico.
Aplicaciones industriales
Los sensores ultrasónicos son muy utilizados en:
- medición de nivel en tanques
- detección de objetos
- control de llenado
- bandas transportadoras
- automatización industrial
Ejemplo práctico:
En un tanque de agua, el sensor ultrasónico mide la distancia hasta la superficie del líquido para calcular el nivel.
Ventajas del sensor ultrasónico
- detección sin contacto
- detecta múltiples materiales
- buena precisión
- útil para líquidos y sólidos
Desventajas
- puede verse afectado por polvo o vapor
- superficies irregulares afectan el eco
- menor precisión en ambientes extremos
Diferencia entre sensor ultrasónico y fotoeléctrico
Ambos detectan objetos, pero trabajan diferente.
Sensor ultrasónico
- utiliza sonido
- detecta casi cualquier material
- funciona bien con objetos transparentes
Sensor fotoeléctrico
- utiliza luz
- mayor velocidad de respuesta
- puede verse afectado por transparencia o color
La elección dependerá de la aplicación industrial.
Ejemplo práctico industrial
En una banda transportadora:
- el sensor ultrasónico detecta cajas
- el PLC recibe la señal
- el sistema controla el flujo del proceso
Esto permite automatizar líneas de producción sin contacto físico.
Modelos comerciales de sensores ultrasónicos más utilizados
En la industria existen muchos sensores ultrasónicos, pero algunos modelos destacan por su confiabilidad, precisión y facilidad de integración.
A continuación veremos algunos de los más utilizados en aplicaciones industriales.
Pepperl+Fuchs UC2000-30GM-IUR2-V15
Este sensor ultrasónico industrial es muy utilizado para medición de distancia y detección de objetos.
Características principales
- alcance hasta 2000 mm
- salida analógica y digital
- alta precisión
- cuerpo metálico resistente
- protección industrial IP67
Aplicaciones comunes
- bandas transportadoras
- medición de nivel
- detección de cajas
Siemens Sitrans Probe LU
El Sitrans Probe LU es ampliamente utilizado para medición de nivel en tanques.
Características principales
- medición ultrasónica continua
- comunicación industrial
- alta resistencia industrial
- ideal para líquidos y sólidos
Aplicaciones comunes
- plantas de agua
- tanques industriales
- procesos químicos
Omron E4PA
Omron es una de las marcas más conocidas en automatización industrial y su serie E4PA es muy utilizada.
Características principales
- detección estable
- larga distancia de detección
- configuración sencilla
- alta inmunidad al ruido
Aplicaciones comunes
- líneas de producción
- detección de objetos
- automatización industrial
SICK UM30
Los sensores ultrasónicos SICK son reconocidos por su precisión y calidad industrial.
Características principales
- detección precisa
- salida analógica configurable
- carcasa robusta
- alta confiabilidad
Aplicaciones comunes
- medición de nivel
- control de posición
- detección industrial
Banner Engineering T30U
Este modelo es muy utilizado en aplicaciones industriales complejas.
Características principales
- detección confiable
- fácil integración
- excelente desempeño en ambientes industriales
- gran estabilidad
Aplicaciones comunes
- automatización industrial
- control de procesos
- detección de objetos transparentes
Qué debes considerar al elegir un sensor ultrasónico
Antes de seleccionar un modelo industrial es importante considerar:
- distancia de detección
- tipo de salida (PNP, NPN, analógica)
- tipo de material a detectar
- temperatura y ambiente de trabajo
- grado de protección IP
Elegir correctamente el sensor evita fallas y mejora la confiabilidad del sistema.
Relación con otros sensores industriales
El sensor ultrasónico forma parte de los sensores más utilizados en automatización industrial.
También puedes complementar este tema con:
- Sensor fotoeléctrico: qué es y cómo funciona
- Sensor inductivo vs capacitivo
- Tipos de sensores más usados en la industria
- Sensor de presión: qué es y aplicaciones
Errores comunes al usar sensores ultrasónicos
- instalarlo demasiado cerca del objeto
- no considerar el ángulo de detección
- usarlo en ambientes con mucho vapor
- mala calibración de distancia
Conclusión
El sensor ultrasónico es una excelente solución para detectar objetos y medir distancias sin contacto físico.
Gracias a su capacidad para detectar diferentes materiales, es ampliamente utilizado en procesos industriales modernos.
Elegir correctamente el sensor y configurarlo adecuadamente es clave para obtener mediciones confiables.
FAQs
¿Qué detecta un sensor ultrasónico?
Detecta objetos y mide distancias utilizando ondas sonoras.
¿Puede detectar líquidos?
Sí, es muy utilizado para medición de nivel en tanques.
¿Cuál es la diferencia con un sensor fotoeléctrico?
El ultrasónico utiliza sonido y el fotoeléctrico utiliza luz.
¿Dónde se utiliza un sensor ultrasónico?
En automatización industrial, tanques, bandas transportadoras y sistemas de detección.
