Si estás comenzando en electrónica, tarde o temprano te encontrarás con un componente pequeño, redondo o rectangular, presente en casi todas las placas electrónicas: el capacitor. Este dispositivo es fundamental para el correcto funcionamiento de fuentes de alimentación, circuitos digitales, equipos de audio, Arduino y prácticamente cualquier aparato electrónico moderno. Entender qué es, cómo funciona y para qué sirve te permitirá comprender mejor cómo se controla y estabiliza la energía dentro de un circuito.
Contenido
¿Qué es un capacitor?
Un capacitor, también conocido como condensador, es un componente electrónico pasivo que almacena energía eléctrica temporalmente en forma de campo eléctrico y la libera cuando el circuito lo necesita.
A diferencia de una batería, no genera energía ni la almacena por largos periodos; su función es guardar pequeñas cantidades de carga y entregarlas rápidamente.
También te puede interesar:
¿Cómo funciona?
Un capacitor está formado por dos placas metálicas separadas por un material aislante llamado dieléctrico.
Cuando se aplica un voltaje:
Una placa acumula carga positiva
La otra acumula carga negativa
Se genera un campo eléctrico entre ambas
La energía queda almacenada
Cuando el voltaje disminuye o el circuito lo requiere, el capacitor se descarga liberando esa energía.

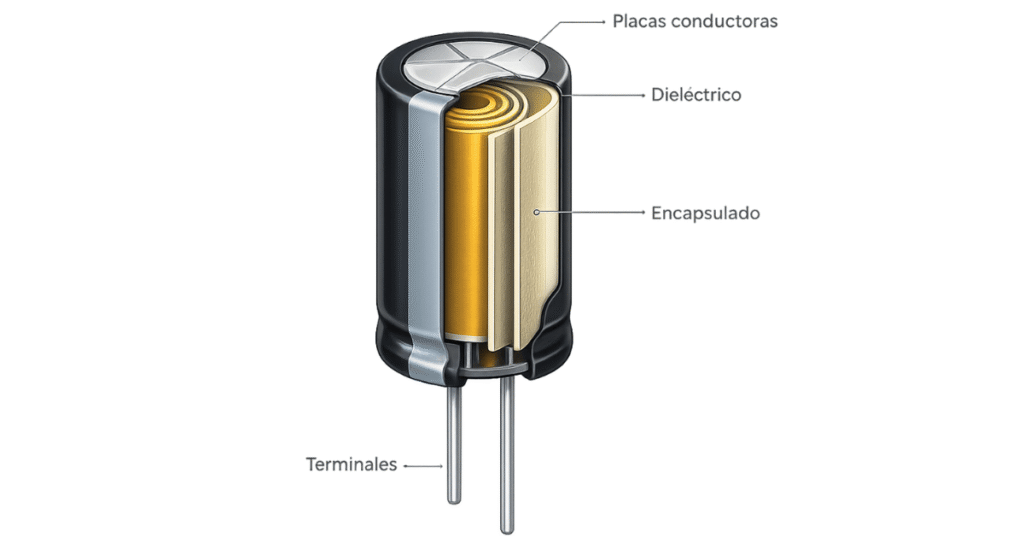

Partes de un capacitor
Internamente, todos los capacitores poseen:
Placas conductoras: donde se almacena la carga
Dieléctrico: material aislante entre placas
Terminales: permiten conectarlo al circuito
Encapsulado: protege los elementos internos

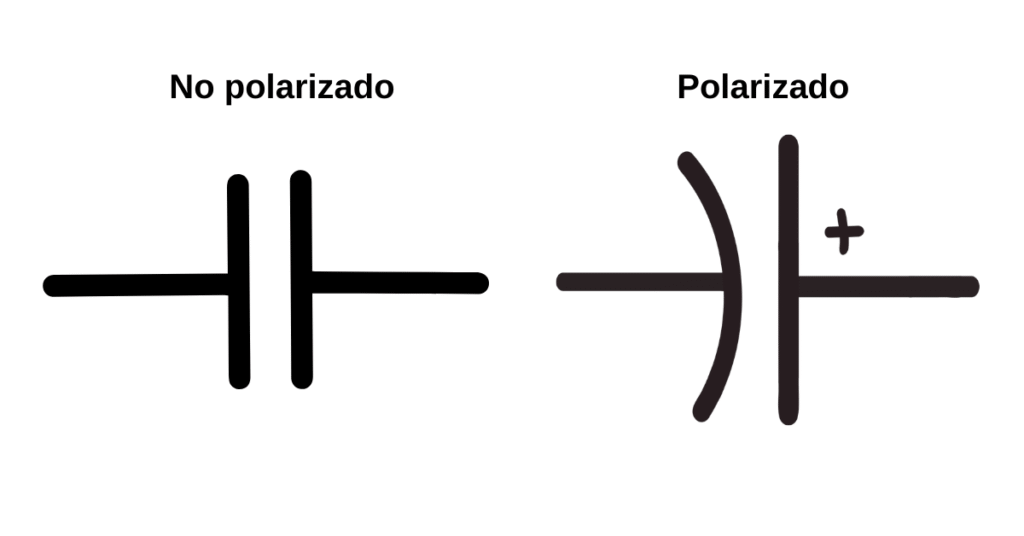

Símbolo del capacitor
En los esquemas electrónicos, el capacitor se representa mediante dos placas paralelas que simbolizan las superficies conductoras donde se almacena la carga eléctrica.
Existen dos símbolos principales:
Capacitor no polarizado: se usa para capacitores cerámicos, de poliéster u otros que pueden conectarse en cualquier sentido.
Capacitor polarizado: se utiliza para capacitores electrolíticos o de tantalio, los cuales deben conectarse respetando la polaridad indicada.
Este símbolo es fundamental para interpretar diagramas electrónicos y diseñar circuitos correctamente.
Tipos más comunes de capacitores
Capacitor cerámico
Pequeño y económico
No tiene polaridad
Muy usado en circuitos digitales
Capacitor electrolítico
Alta capacidad
Tiene polaridad (+ y −)
Común en fuentes de alimentación
Capacitor de poliéster o film
Buena estabilidad
Uso en señales y audio
¿Para qué sirve un capacitor?
Sus aplicaciones más importantes incluyen:
Filtrar ruido eléctrico
Suavizar el voltaje en fuentes de alimentación
Acoplar o desacoplar señales
Generar retardos o temporizaciones
Almacenamiento temporal de energía
Arranque de motores eléctricos
¿Cómo identificar la polaridad?
Solo aplica para capacitores polarizados (electrolíticos).
Terminal larga = positivo (+)
Franja en el cuerpo = negativo (−)
Conectarlo al revés puede dañarlo o hacerlo fallar
Unidad de medida
La capacidad se mide en Faradios (F), aunque normalmente se usan submúltiplos:
µF (microfaradios)
nF (nanofaradios)
pF (picofaradios)
Conclusión
El capacitor es uno de los componentes más importantes de la electrónica moderna. Permite estabilizar voltajes, filtrar señales, almacenar energía temporalmente y mejorar el funcionamiento general de los circuitos. Dominar su uso es esencial para cualquier persona que desee aprender electrónica desde cero o avanzar hacia proyectos más complejos.
