Un contactor es uno de los componentes más utilizados en la electricidad industrial y en los sistemas de automatización. Su función principal es controlar la conexión y desconexión de cargas eléctricas de forma segura, confiable y automatizada. Motores, resistencias eléctricas, sistemas de iluminación industrial y equipos de potencia dependen diariamente del uso correcto de un contactor.
En entornos industriales, donde se manejan corrientes elevadas y ciclos de operación constantes, el uso de interruptores manuales no es viable ni seguro. Aquí es donde el contactor se convierte en un elemento clave, ya que permite accionar cargas de alta potencia mediante señales de control de baja tensión, integrándose fácilmente con botones, sensores, relés y controladores lógicos programables.
¿Qué es un contactor?
Un contactor es un dispositivo electromecánico diseñado para conectar y desconectar circuitos eléctricos de potencia de manera remota y repetitiva. A diferencia de un interruptor convencional, el contactor está preparado para operar miles de veces sin perder fiabilidad, incluso bajo condiciones de alta corriente y carga inductiva.
Su función principal es permitir que una señal eléctrica de control, generalmente de bajo voltaje, accione contactos capaces de manejar corrientes elevadas. Esto hace posible automatizar procesos eléctricos sin que el operador tenga contacto directo con la potencia del sistema.

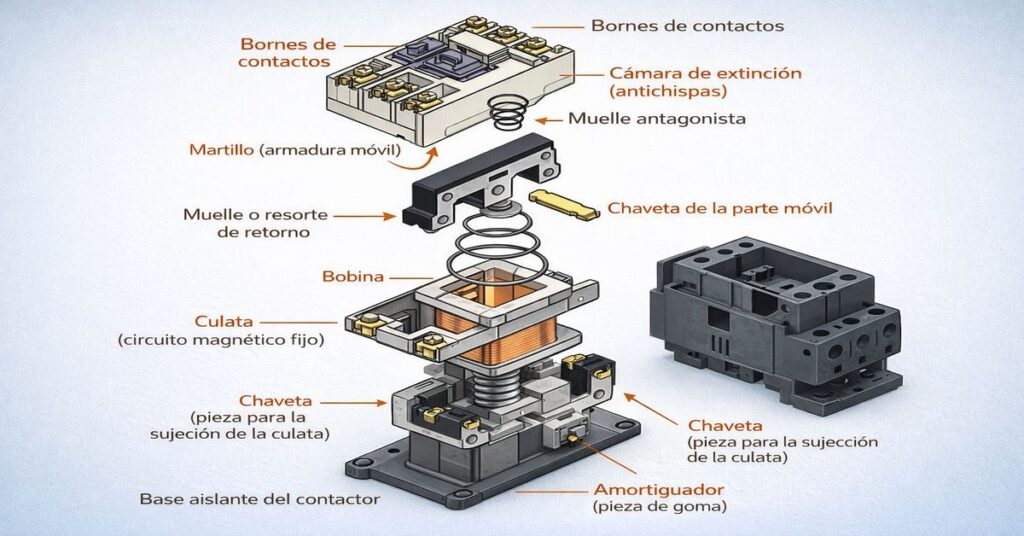

El contactor está compuesto por una bobina, un núcleo electromagnético y un conjunto de contactos principales y auxiliares. Cuando la bobina se energiza, se genera un campo magnético que atrae el núcleo móvil y cierra los contactos, permitiendo el paso de la corriente hacia la carga.
Por esta razón, el contactor es indispensable en sistemas de control industrial, ya que ofrece seguridad, durabilidad y facilidad de integración con otros dispositivos de automatización.
También te puede interesar:

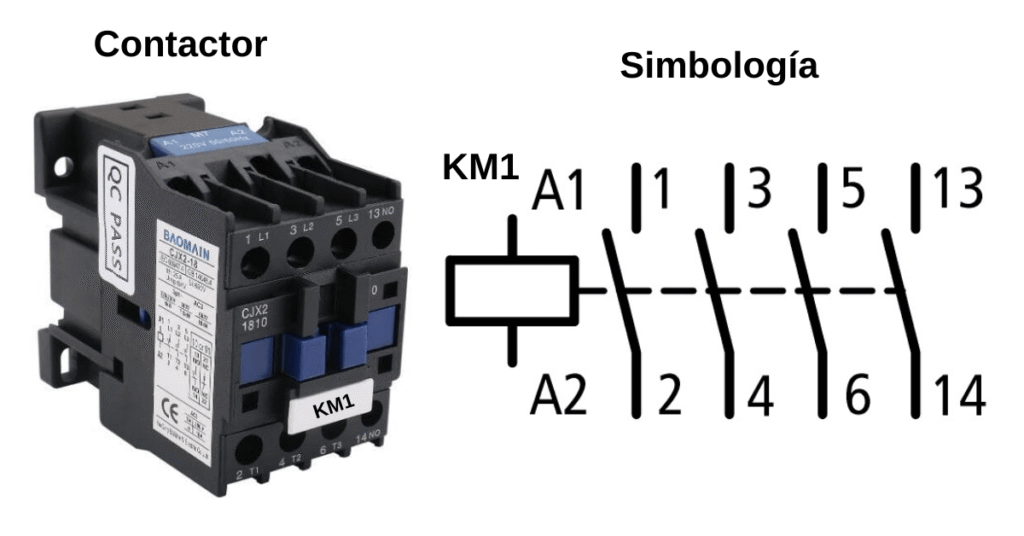

Nomenclatura y símbolo del contactor
En los diagramas eléctricos industriales, la nomenclatura del contactor sigue una lógica funcional que permite identificar claramente los dispositivos de mando y potencia dentro del sistema.
La letra K se utiliza de forma general para identificar dispositivos electromagnéticos de control, como relés y contactores. Sin embargo, esta letra por sí sola no distingue si el dispositivo es un relé o un contactor, por lo que se complementa con letras adicionales.
En la práctica industrial, los relés auxiliares suelen identificarse como K1, K2, K3, y se emplean principalmente en el circuito de control para realizar funciones lógicas, enclavamientos y señales de mando. Estos dispositivos manejan corrientes pequeñas y no alimentan directamente cargas de potencia.
Por otro lado, los contactores se identifican comúnmente como KM1, KM2, donde la letra M indica que el dispositivo controla una carga de potencia, generalmente un motor eléctrico. El identificador KM1 representa al contactor completo, incluyendo su bobina, contactos principales y contactos auxiliares.
En los diagramas eléctricos, la bobina del contactor se representa con el símbolo correspondiente y se etiqueta como KM1, mientras que los contactos asociados también llevan la misma identificación. Esto permite reconocer que todos los elementos pertenecen al mismo contactor físico, aunque estén dibujados en diferentes partes del diagrama.
¿Cómo funciona un contactor?
El funcionamiento de un contactor se basa en el principio del electromagnetismo. Al aplicar una tensión eléctrica a la bobina, se genera un campo magnético que provoca el movimiento mecánico del núcleo interno.
Este movimiento hace que los contactos principales cambien de estado, pasando de abiertos a cerrados. Al cerrarse, permiten que la corriente fluya desde la fuente de alimentación hacia la carga conectada, como un motor o una resistencia eléctrica.
Cuando la bobina deja de recibir energía, el campo magnético desaparece y un resorte interno devuelve el núcleo a su posición original. Como resultado, los contactos se abren nuevamente y la carga queda desconectada.
Este proceso ocurre de forma rápida y repetitiva, permitiendo un control preciso del encendido y apagado de equipos eléctricos. Además, el circuito de control y el circuito de potencia permanecen eléctricamente separados, lo que aumenta la seguridad del sistema.
Principio de funcionamiento explicado paso a paso
El principio de funcionamiento de un contactor puede entenderse claramente si se analiza su operación en etapas:
Aplicación de tensión a la bobina
Una señal eléctrica de control energiza la bobina del contactor.Generación del campo magnético
La bobina energizada crea un campo magnético en el núcleo fijo.Atracción del núcleo móvil
El núcleo móvil es atraído hacia el núcleo fijo debido al campo magnético.Cierre de contactos principales
Al moverse el núcleo, los contactos principales se cierran y permiten el paso de corriente.Alimentación de la carga
La carga conectada comienza a operar, ya sea un motor, un sistema de calefacción u otro equipo.Desenergización de la bobina
Al retirar la señal de control, el campo magnético desaparece.Apertura de contactos
Un resorte devuelve el núcleo a su posición inicial y los contactos se abren.
Este ciclo puede repetirse miles de veces sin afectar el desempeño del contactor cuando está correctamente dimensionado.
Tipos o clasificación de contactores
Los contactores pueden clasificarse según distintos criterios, dependiendo de su aplicación y características técnicas.
Según el tipo de corriente:
Contactores para corriente alterna
Contactores para corriente continua
Según el número de polos:
Unipolares
Bipolares
Tripolares
Tetrapolares
Según la función:
Contactores de potencia
Contactores auxiliares
Según la tensión de la bobina:
Bobinas de baja tensión
Bobinas de tensión media
Bobinas de tensión industrial estándar
Cada tipo de contactor está diseñado para cumplir funciones específicas dentro de un sistema eléctrico, por lo que elegir el adecuado es fundamental para garantizar un funcionamiento seguro y eficiente.
Aplicaciones industriales más comunes
El contactor se utiliza en una amplia variedad de aplicaciones industriales debido a su fiabilidad y capacidad de conmutación.
Entre las aplicaciones más comunes se encuentran:
Arranque y paro de motores eléctricos
Control de bandas transportadoras
Sistemas de bombeo
Control de resistencias de calefacción
Automatización de iluminación industrial
Sistemas de ventilación y extracción
En todos estos casos, el contactor permite un control remoto y automático de la carga, integrándose fácilmente con sensores, temporizadores y sistemas de control programables.
Ventajas y desventajas del contactor
Ventajas:
Alta durabilidad mecánica y eléctrica
Separación entre control y potencia
Capacidad para manejar altas corrientes
Fácil integración en sistemas automatizados
Operación segura y confiable
Desventajas:
Produce ruido mecánico al accionar
Desgaste de contactos con el tiempo
No es ideal para conmutaciones extremadamente rápidas
Requiere protecciones adicionales contra sobrecargas
Conocer estas ventajas y desventajas ayuda a decidir cuándo utilizar un contactor y cuándo optar por otro tipo de dispositivo.
Errores comunes y malas prácticas
Algunos errores frecuentes en el uso de contactores incluyen:
Seleccionar un contactor con corriente nominal insuficiente
No proteger el circuito con dispositivos adecuados
Usar una tensión incorrecta en la bobina
No considerar el tipo de carga conectada
Ignorar el desgaste de los contactos
Estas malas prácticas pueden provocar fallas prematuras, sobrecalentamiento y riesgos eléctricos.
Cómo probar o verificar un contactor
Para verificar el correcto funcionamiento de un contactor se pueden realizar varias pruebas básicas:
Medir la continuidad de los contactos principales
Verificar la resistencia de la bobina
Energizar la bobina y comprobar el accionamiento mecánico
Inspeccionar visualmente el estado de los contactos
Escuchar ruidos anormales durante la operación
Estas pruebas permiten detectar fallas antes de que afecten al sistema.
Ejemplo práctico o caso real
En un sistema de arranque directo de un motor trifásico, el contactor se encarga de conectar y desconectar la alimentación del motor mediante un pulsador de arranque y paro.
Al presionar el botón de arranque, la bobina del contactor se energiza y los contactos principales permiten el paso de corriente al motor. Cuando se presiona el botón de paro o ocurre una falla, la bobina se desenergiza y el motor se detiene de forma segura.
Este es uno de los ejemplos más comunes del uso del contactor en la industria.
Preguntas frecuentes (FAQ)
¿Un contactor es lo mismo que un relé?
No. El contactor está diseñado para manejar corrientes y potencias mayores que un relé convencional.
¿Puede un contactor funcionar de forma continua?
Sí, siempre que esté correctamente dimensionado y ventilado.
¿Qué pasa si la bobina falla?
El contactor no podrá cerrar sus contactos, impidiendo el funcionamiento de la carga.
¿Se puede usar un contactor en sistemas automáticos?
Sí, es uno de los componentes más utilizados en automatización industrial.
En Conclusion, el contactor es un componente fundamental en la electricidad y automatización industrial. Su capacidad para controlar cargas de alta potencia de forma segura lo convierte en una pieza clave dentro de los sistemas eléctricos modernos. Comprender qué es un contactor, cómo funciona y cómo se aplica permite mejorar la seguridad, el mantenimiento y el diseño de instalaciones industriales.
